超声波焊接执行端工装接头结构设计

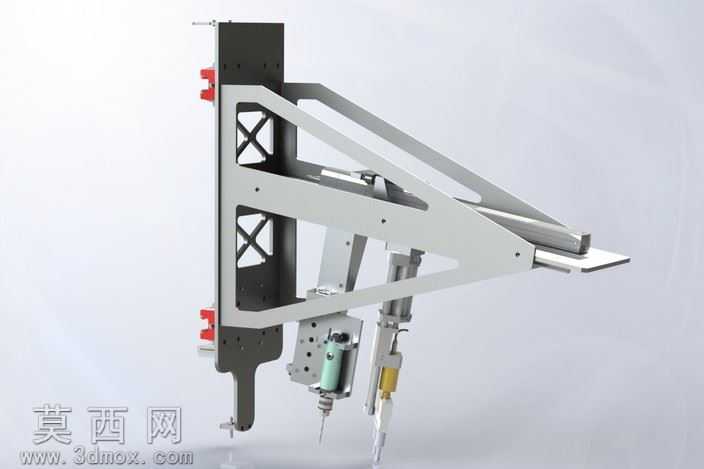

本作品为超声波焊接设备配套的执行端接头工装三维模型，整体采用三维参数化建模方式完成全结构设计，建模过程中对各零部件的装配公差、运动干涉做了完整校验，确保各组件装配关系符合实际生产加工要求。模型主体承载结构采用三角桁架式框架设计，选用铝合金作为主体材质，在保证整体结构刚性的前提下尽可能降低工装自重，减少设备运行过程中的负载损耗，框架表面做阳极氧化处理的材质渲染效果，还原工业铝型材的哑光金属质感。模型集成了多组功能组件：侧边设置的快装定位块采用红色聚氨酯缓冲材质渲染，用于工装与设备主机的快速定位锁紧，避免硬接触造成的结构磨损；中部搭载的气动调节组件包含微型气缸、直线导轨与限位块，可实现焊接头的位置微调，气缸部分做了缸体、活塞杆、密封端盖的分件建模，还原气动元件的真实结构细节；末端设置三组不同规格的焊接执行头，分别对应不同焊接工况的使用需求，执行头与主体框架的连接部位做了快换接口设计，可根据加工需求快速更换不同规格的焊头，无需拆解主体框架。建模过程中对所有活动部件做了运动仿真校验，确认气动组件的伸缩行程、焊头的进给路径无干涉，各连接部位的螺栓孔、定位销孔均按照通用五金配件的标准规格绘制，可直接导出工程图用于实际加工生产。渲染阶段对不同材质做了区分处理：金属结构件统一赋予磨砂金属材质，密封件、缓冲件赋予橡胶类哑光材质，气动元件的调节旋钮赋予亮面金属质感，整体渲染效果贴近真实工业工装的视觉表现，完整还原了超声波焊接接头工装的结构特点与功能设计，可用于设备结构教学、工装方案验证、非标自动化设计参考等场景。
