商用固定式洗车喷淋承载支架结构

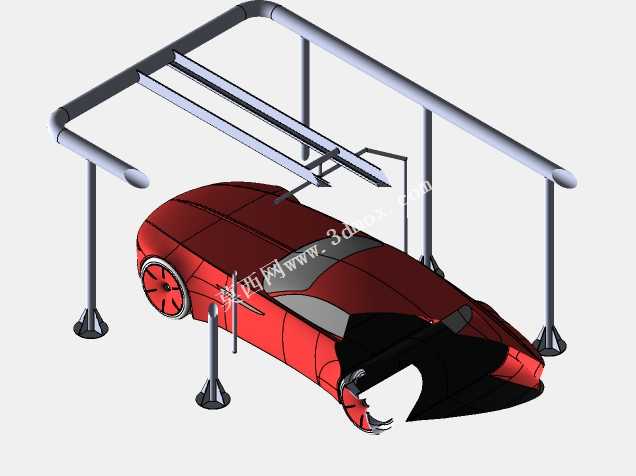

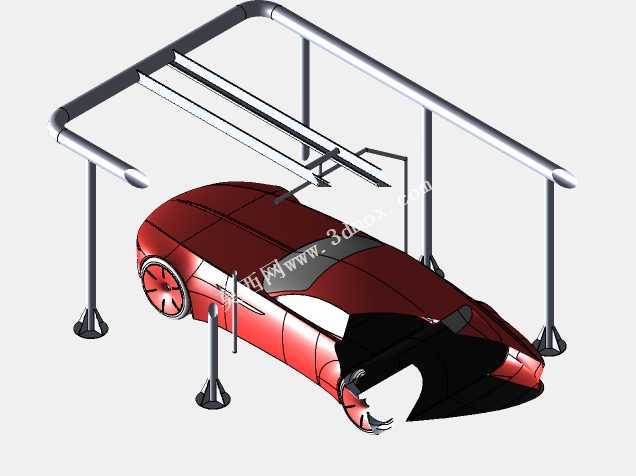

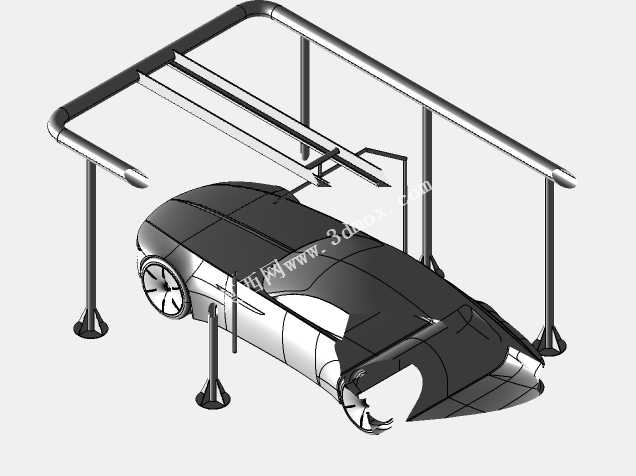

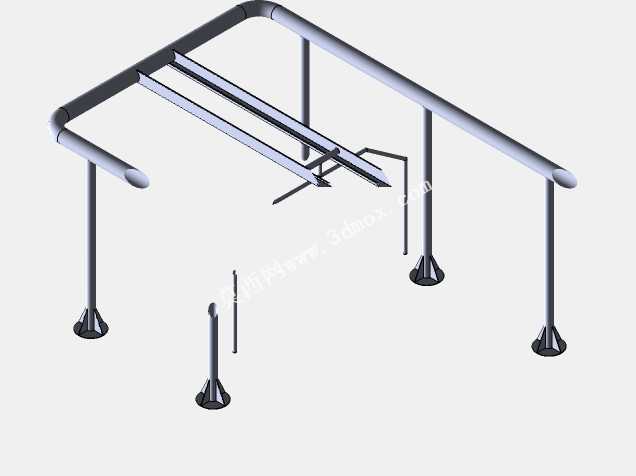

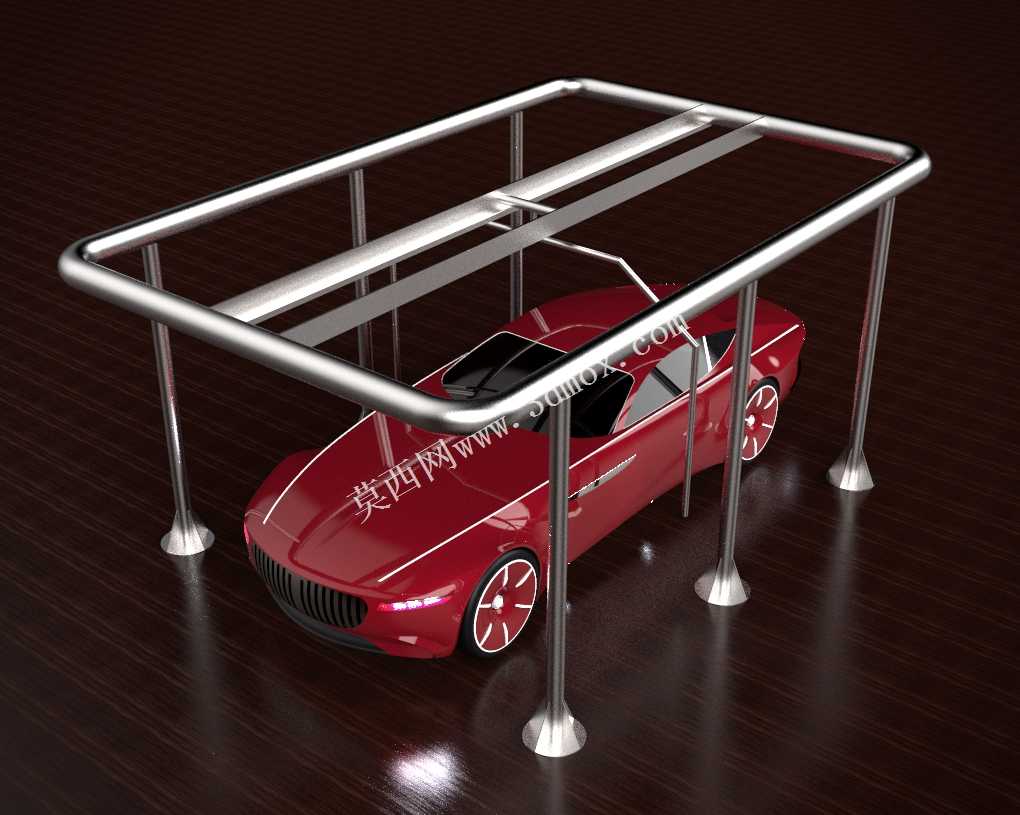

这款洗车喷淋承载支架主要面向线下商用洗车门店、自助洗车场站、企事业单位内部车辆洗护区域等场景使用，核心作用是为洗车喷淋管路、喷淋头以及配套的洗护管线提供稳定的安装承载基础，替代传统简易挂架易晃动、承重不足、管线排布杂乱的问题。从实际使用需求出发，支架整体采用矩形框架式落地结构，四根竖向支撑柱搭配顶部矩形承托框架，支撑柱底部采用圆盘式落地支撑脚，能够均匀分散整体架体以及搭载管线的重量，无需在地面做预埋打洞处理，既可以在硬化水泥地面直接放置使用，也可以通过膨胀螺栓穿过支撑脚预留孔位做永久固定，适配不同场地的安装需求。顶部框架采用圆角过渡设计，避免尖锐边角在车辆进出过程中刮蹭车漆，框架内部预留了多组管线安装卡槽，可以沿框架走向排布进水主管路、分路喷淋管路以及洗护药剂输送管路，让所有外露管线规整排布在框架内侧，不会出现管线垂落干扰车辆进出的问题。设计过程中充分考虑了家用轿车、常规SUV等常见乘用车辆的通行高度与宽度边界，架体整体内空宽度预留足够的车辆通行余量，竖向支撑的净高度满足常规乘用车辆驶入后顶部预留充足的喷淋安装空间，不会出现车辆顶篷磕碰架体的情况。四根竖向支撑柱分别布置在框架的四个角位，避开车辆轮胎的常规行驶轨迹，车辆驶入停靠时不会出现磕碰支撑柱的问题，同时支撑柱采用等距对称排布，让整体架体的受力更加均匀，即使顶部搭载多组高压喷淋头、管路存水带来的持续载荷，也能保持架体稳定不出现形变。架体表面采用亮面抛光处理，既能够适配洗车场景潮湿多水的使用环境，降低水汽锈蚀的概率，也便于日常清洁打理，溅落到架体上的洗车泡沫、水渍可以直接用高压水枪冲洗干净，不会残留污渍。在功能拓展性上，顶部框架预留了通用安装孔位，除了安装固定喷淋头之外，还可以根据使用需求加装照明灯具、风干设备支架、洗护用品挂架等附属配件，不需要额外在架体上钻孔焊接，降低后期功能升级的改造成本。整体结构没有多余的冗余设计，所有杆件的受力路径清晰，竖向支撑直接将顶部载荷传递到地面，横向框架通过杆件连接形成稳定的矩形受力结构，不需要额外加装斜向支撑就可以满足日常使用的强度要求，同时简洁的框架结构不会遮挡洗车作业时的视线，操作人员在架体外侧就可以清晰观察车辆洗护的全过程，方便及时调整喷淋角度或者开展人工补洗作业。
