挖掘机液压助力夹木属具结构设计

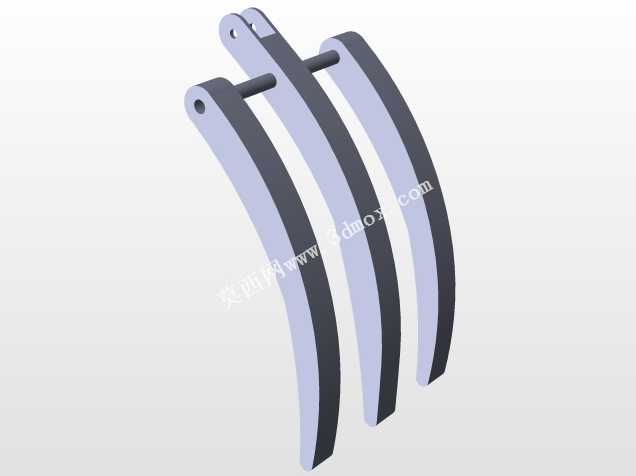

这款夹木属具是适配中小型挖掘机前端作业的专用工作装置，主要面向林区原木装卸、木材堆场转运、城市园林绿化苗木移栽、建筑施工中长条型物料搬运等作业场景，能够替代传统挖斗完成散状长条物料的夹持、搬运、堆垛作业，大幅拓展挖掘机的作业适配范围，降低多设备转场的成本投入。在实际作业过程中，该属具依托挖掘机自身的液压系统提供动力，通过两组弧形夹臂与前端叉齿的配合，能够牢牢抱紧不同直径的原木、管材、型材等物料，夹臂内侧做了防滑弧度处理，即使在坡面、颠簸转运过程中也不会出现物料滑落的问题，相比传统钢丝绳吊装、人工辅助搬运的作业模式，作业效率能够提升三倍以上，同时减少现场作业人员的安全风险。从设计思路来看，这款属具整体采用框架式焊接结构，主体受力板材选用高强度耐磨钢材，在保证整体结构强度的前提下尽可能降低属具自重，避免过多占用挖掘机的 lifting 载荷余量；后端连接耳板完全匹配对应吨位挖掘机的小臂前端安装尺寸，销轴孔位做了镶套硬化处理，能够减少长期铰接转动带来的磨损，延长属具的使用寿命。夹臂的开合弧度经过反复校核，最大开合距离能够适配直径一米以内的物料夹持，最小闭合间隙可以稳定夹持直径十厘米以上的细料，不会出现夹空、物料滑脱的问题；前端叉齿采用渐薄式设计，能够轻松插入物料堆底部，配合夹臂完成整堆物料的托起夹持，叉齿根部做了圆弧过渡加强，避免长期铲装物料出现根部断裂的问题。安装边界方面，该属具的整体宽度控制在1.2米以内，闭合状态下总长度不超过1.5米，不会对挖掘机小臂的回转动作造成干涉，液压管路接口采用行业通用的快插接头，现场安装不需要额外改装管路，只需要对接挖掘机破碎锤管路即可完成动力接入，整个换装过程可以在半小时内完成，不需要专业设备辅助。日常维护过程中，只需要定期向铰接销轴处加注润滑脂，检查液压管路的密封情况即可，整体维护成本极低，能够适应林区、矿山、工地等多粉尘、高湿度的复杂作业环境，结构件表面做了多层防锈喷涂处理，长期户外作业也不会出现大面积锈蚀掉漆的问题。
