微型挖掘机无齿窄幅清沟铲斗结构

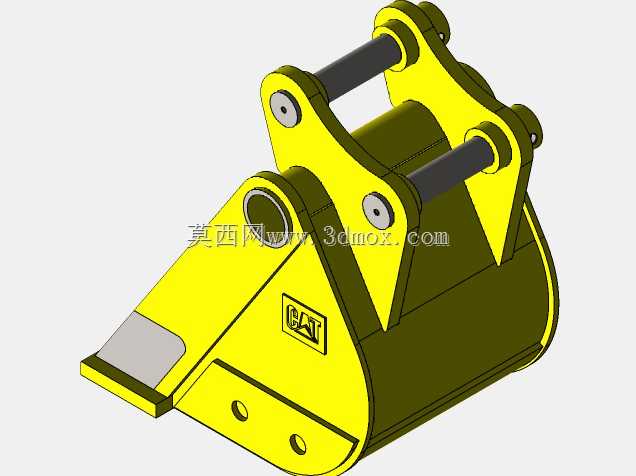

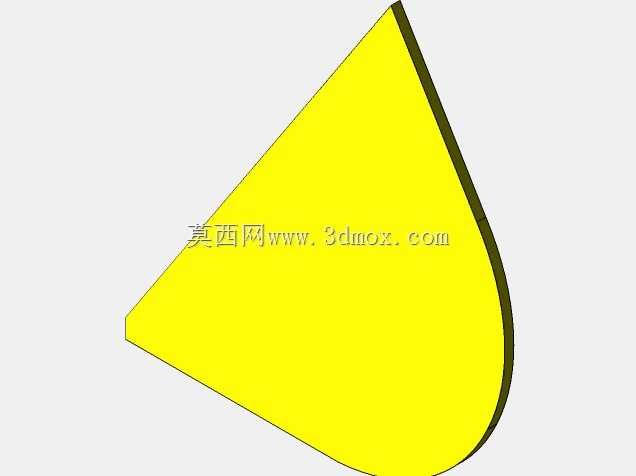

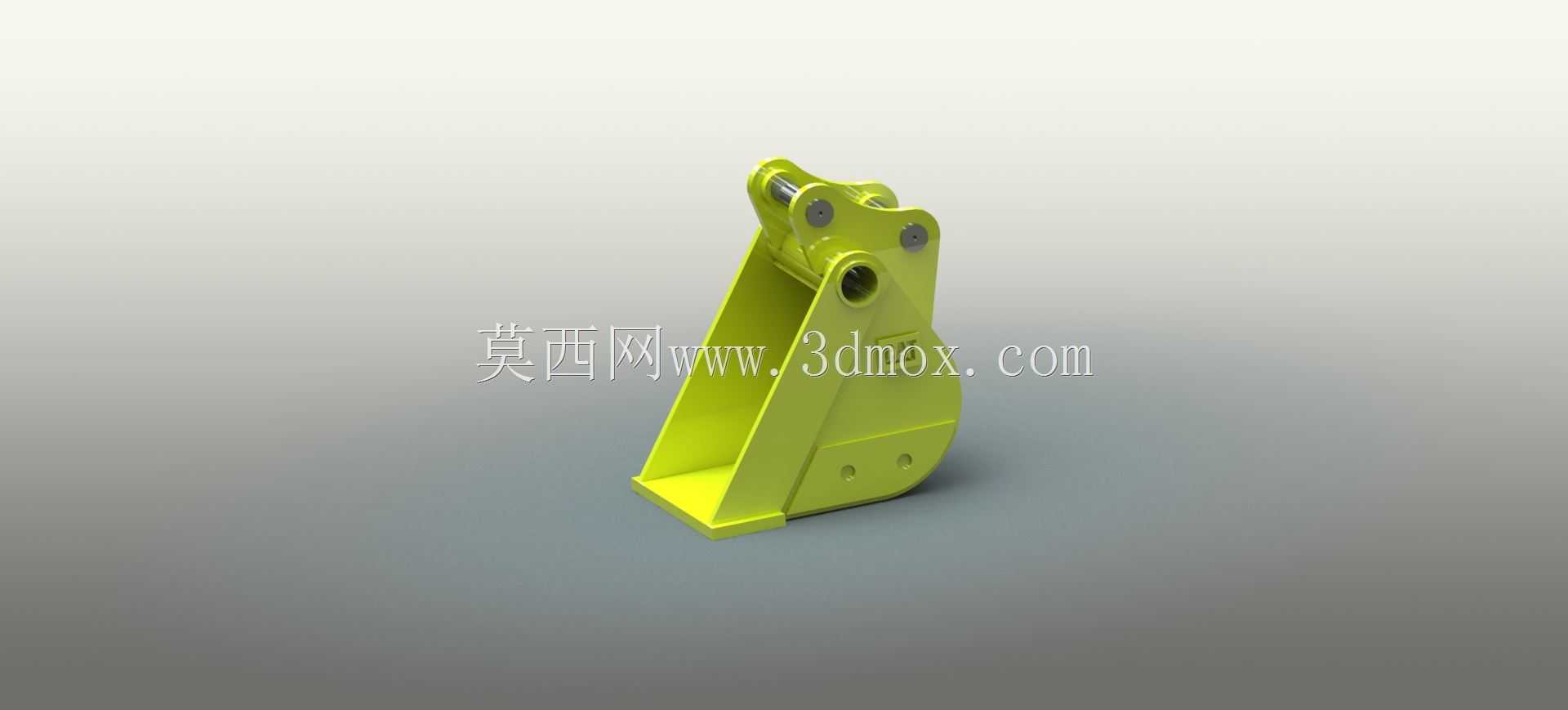

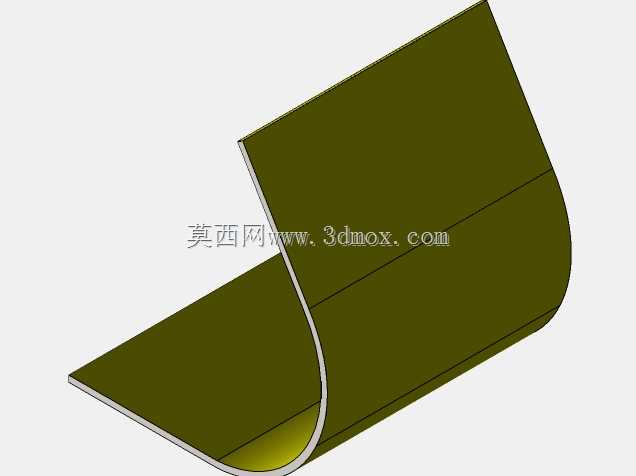

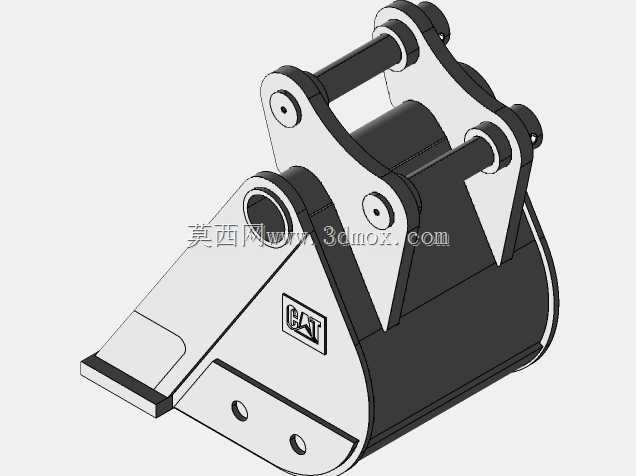

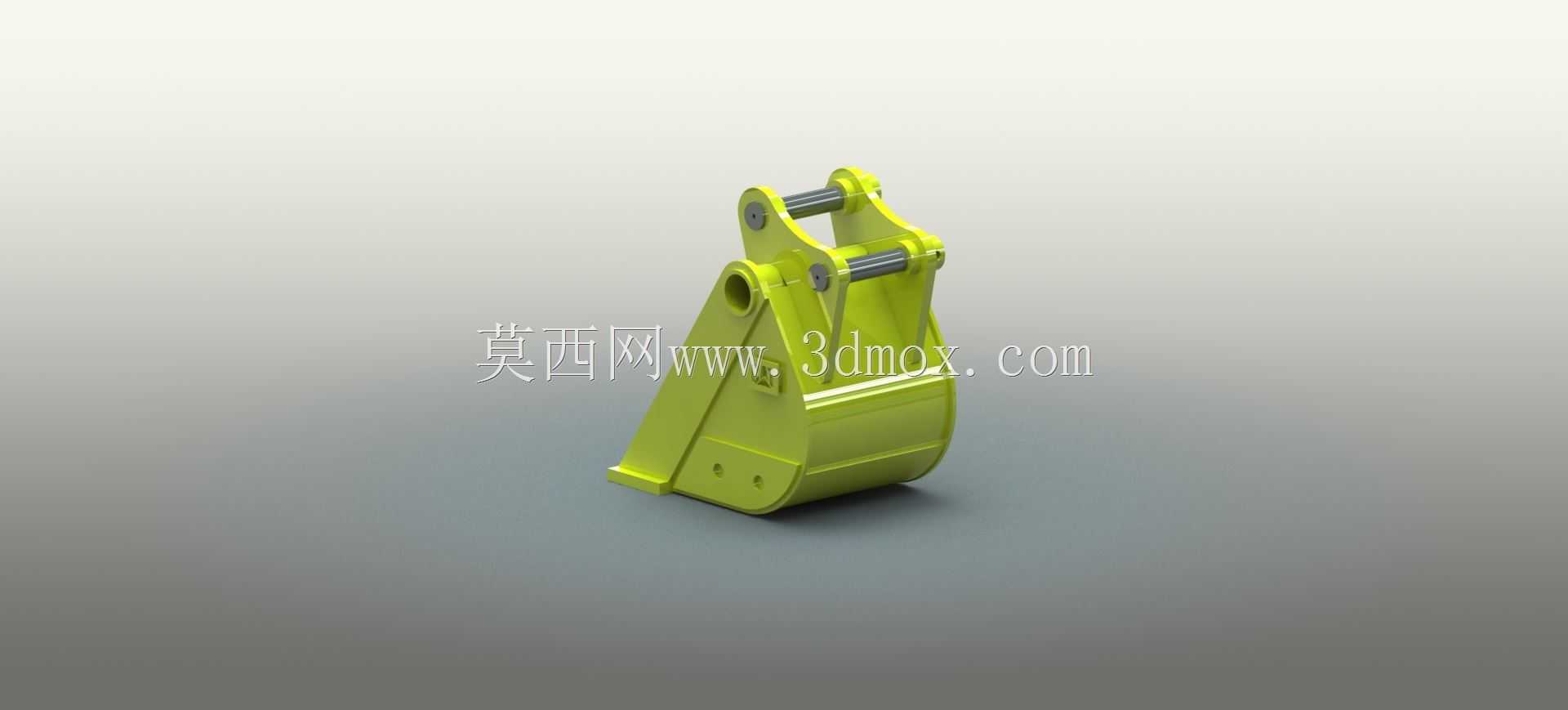

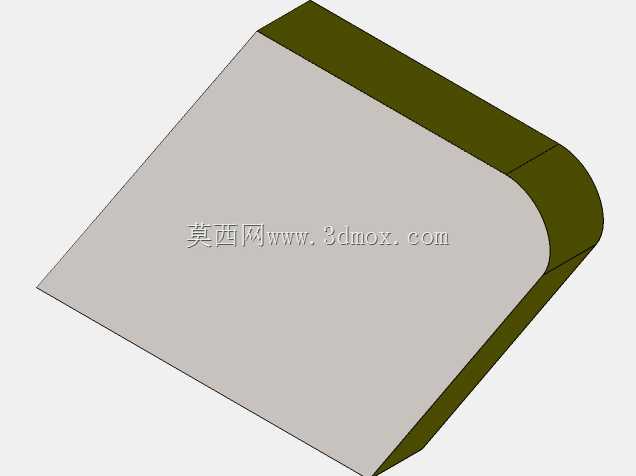

　　该铲斗面向1吨级以下微型挖掘机的前端作业需求，主要用于狭窄沟槽开挖、庭院管线铺设、室内拆除后的渣土整理、绿化带边缘修整以及小型土建现场的轻质物料装载。相比标准土方斗，它采用收窄的斗体轮廓，能够在受限空间内切入较窄沟道，减少对两侧土体和周边铺装的扰动；无齿结构则更适合平整底面、清理松散材料、搬运沙石灰土，也能降低在管道、电缆附近作业时对隐蔽设施的冲击风险。斗体外形由侧板、底板、背部加强区、上部铰接耳板和侧部连接孔共同构成。前部开口保持较低切入角度，底板向斗背方向形成圆滑过渡，使物料在推入和翻斗过程中更容易进入斗腔，倒料时残留较少。两侧板向上延伸并在背部汇合，形成类似深槽的容纳空间，既能保证窄斗条件下的有效容量，也能提高侧板抗弯折能力。

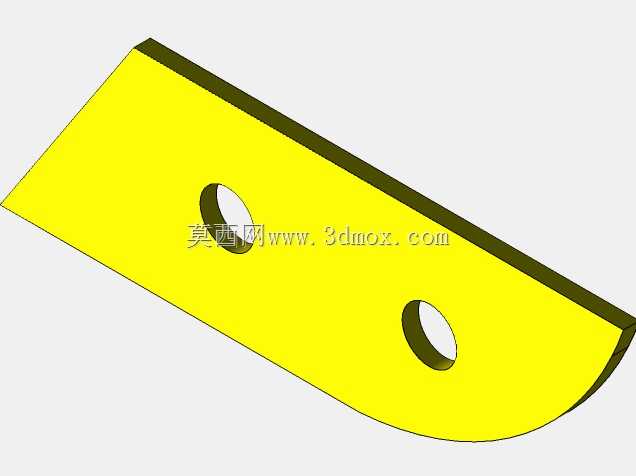

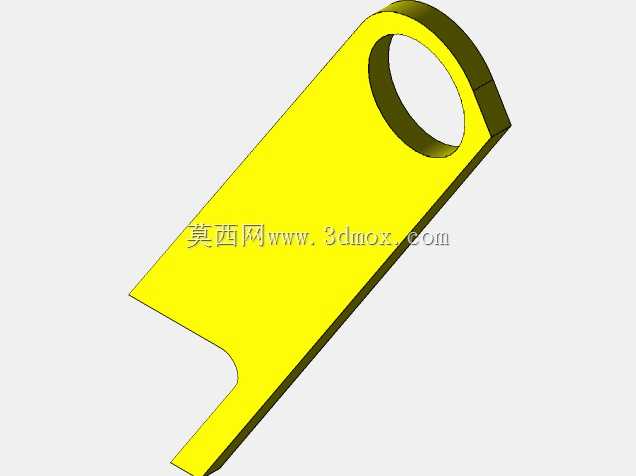

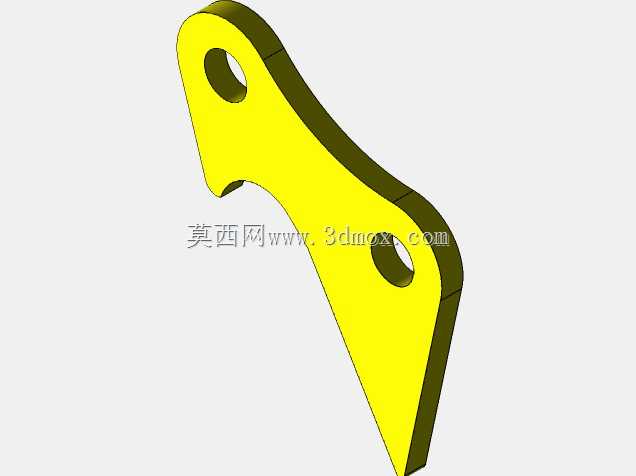

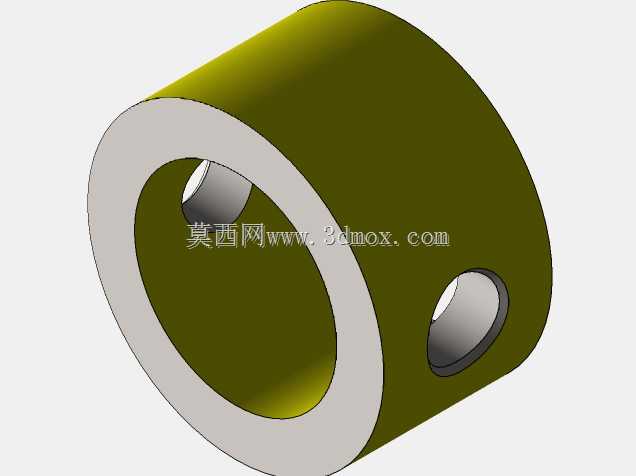

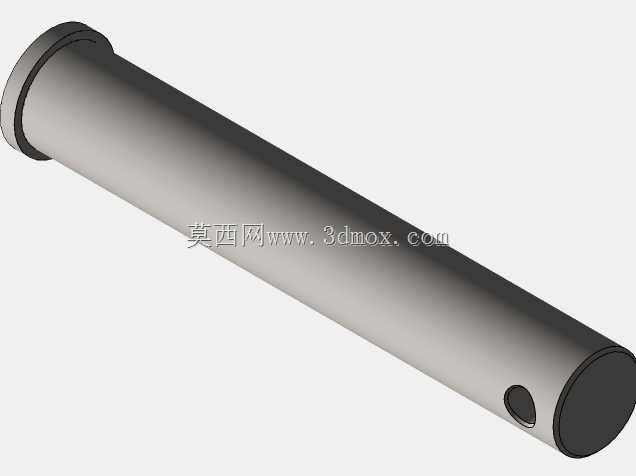

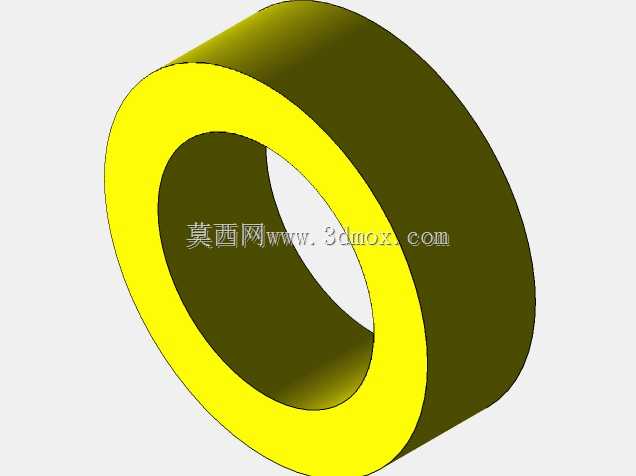

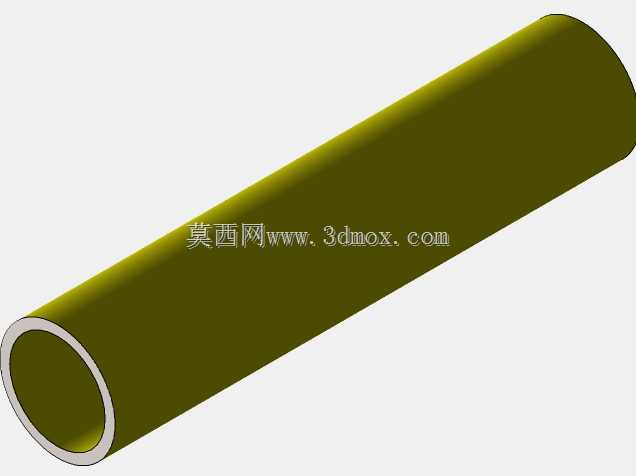

　　上部双耳区域是整个属具受力最集中的位置，销轴孔周围需要保留足够壁厚，孔位间距与微型挖掘机斗杆、连杆的运动包络相匹配。建模时应重点控制铰接孔同轴度、耳板间距和销轴中心到斗齿尖或斗前缘的距离，因为这些尺寸直接影响挖掘半径、收斗角度和卸料高度。若孔位偏差过大，实机装配后可能出现连杆干涉、斗体偏摆或锁紧困难。该铲斗宽度约254mm，斗容约0.015立方米，无齿状态重量约30kg，属于轻载、窄幅作业属具。安装边界不仅包括销轴直径和耳板宽度，还需要校核斗杆端部、连杆、液压油缸在举升、收斗和卸料全过程中的最小间隙。微型设备本身结构紧凑，铲斗与快换接头、斗杆侧板之间余量较小，因此在三维环境中进行运动仿真时，应分别检查最大挖掘深度位置、

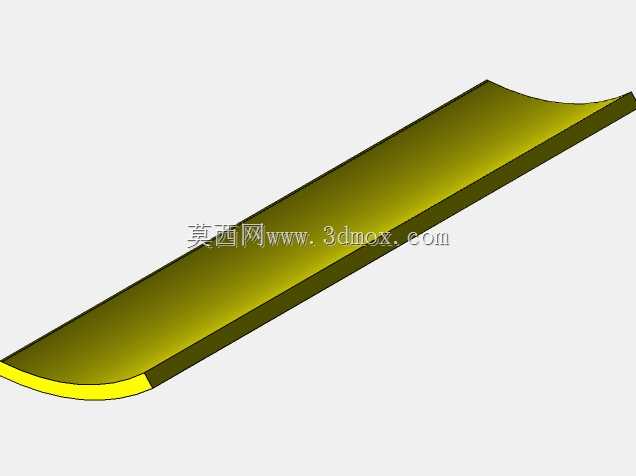

　　地面收斗位置和最高卸料位置，避免耳板外侧、斗背圆角或加强筋与连杆发生接触。从受力思路看，窄斗的侧向稳定性比宽斗更敏感。沟底作业时，如果操作者用斗侧缘强行撬动硬土，侧板会承受较大扭转力矩，因此侧板与底板交接处宜采用连续过渡，并在背部高应力区设置折边或加强形状。底板前缘承担推入物料时的磨损，可在结构设计中预留耐磨边条或加厚区域；耳板根部则应避免尖角突变，通过圆角和补强板分散销轴传递的载荷。斗腔内部不宜出现突兀台阶，否则湿土、黏土容易堆积，影响卸料效率。实际选型时，该类铲斗并不追求重载岩石作业能力，而强调小半径回转、低扰动和精细作业。城市管网施工中，设备常在人行道、楼宇后侧或管沟之间移动，窄斗能够一次形成接近目标宽度的沟槽，

　　减少后续人工修边；园林绿化中，可用于树穴开挖和边缘取土；农场或厂区维护中，也适合清理散落砂石、平整小型料堆。无齿前缘在接触已硬化地面或铺装边缘时，比带齿斗更容易控制划痕和崩边。三维结构设计应围绕装配关系和作业姿态展开，而不是只建立外观壳体。耳板孔、底板厚度、侧板开度、背部弧线和前缘倾角需要协同确定：孔位决定机构连接，斗深决定容量，侧板形状决定刚度，前缘角度决定插入阻力。对于后续加工而言，板材下料、折弯成型、耳板焊接和孔位加工都需要在模型中保留明确基准；对于仿真校核而言，则可将销轴约束、土体反力和侧偏载荷作为重点工况，检查耳板根部、底板前缘及侧板焊缝区域的应力分布。整体结构体现了微型挖掘机属具在狭小工况下的典型设计逻辑：以窄幅切入换取通过性，以深槽斗腔保证容量，以高位铰接耳板传递挖掘力，以无齿平刃适应精细清理和低损伤作业。
