Motovario-NRV型蜗轮蜗杆齿轮箱结构

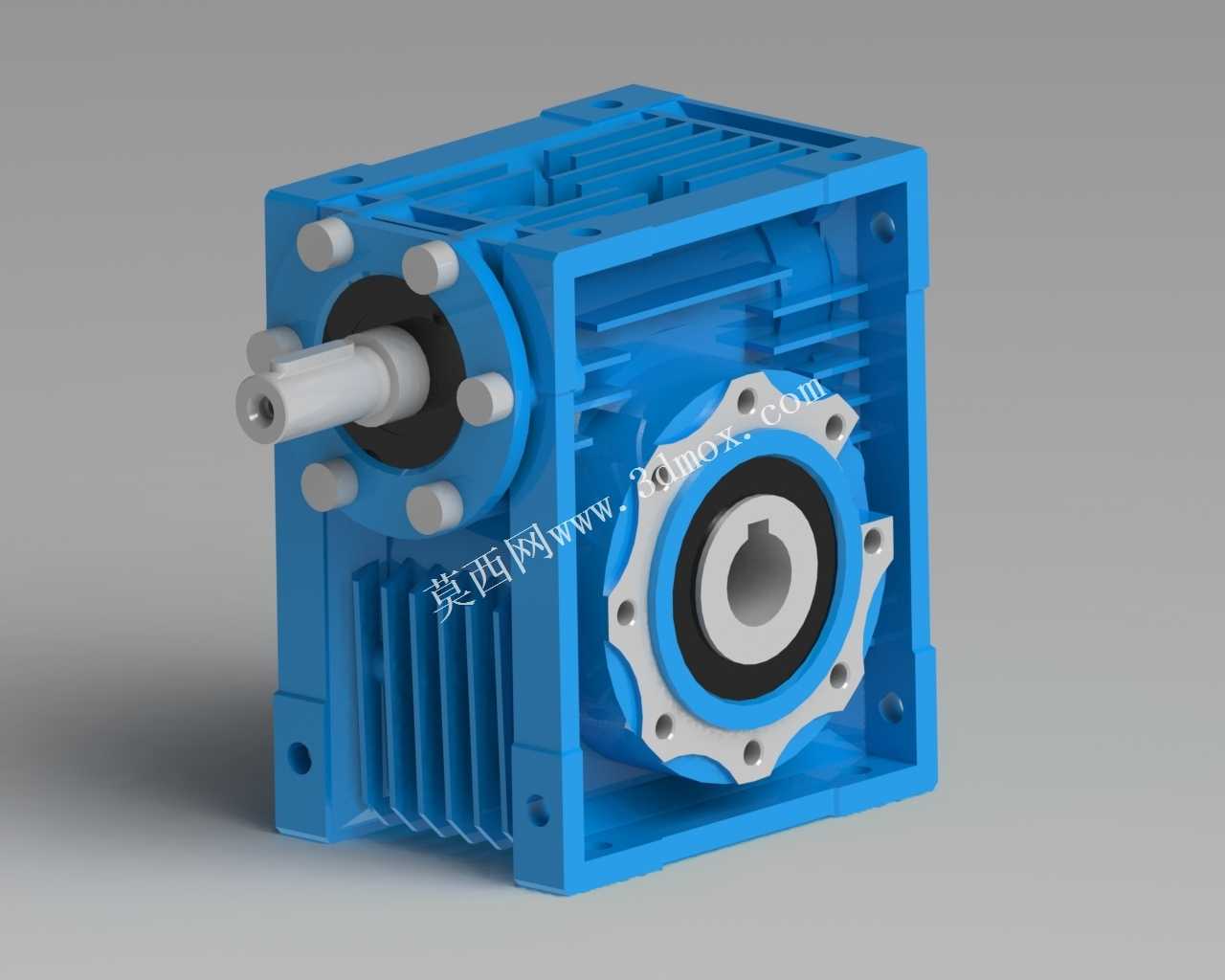

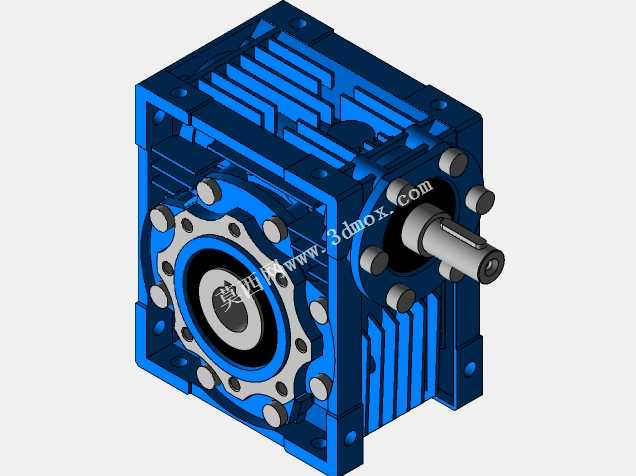

这款蜗轮蜗杆结构的齿轮箱，是工业传动场景里应用极为广泛的动力适配部件，常见于轻工生产线输送设备、食品包装传动工位、小型自动化专机、物流分拣辊道驱动、纺织机械牵伸机构等需要低转速大扭矩输出的场景，核心作用是匹配原动机的高转速输出，通过蜗轮蜗杆副的啮合传动实现固定减速比的转速转换，同时提升输出端扭矩承载能力，适配不同负载工况的动力需求。从结构设计来看，这款齿轮箱采用方箱式铝合金壳体，壳体外侧布置有平行排布的散热筋条，既能够减轻整机自重，也可以通过增大散热面积带走连续运转时啮合副产生的热量，避免箱体内润滑脂温度过高导致润滑性能下降，延长内部构件的使用寿命。输入端采用轴伸式结构，可通过联轴器直接与驱动电机输出轴连接，也可适配同步带轮、链轮等传动件实现非同轴动力输入；输出端为中空法兰式结构，带定位止口与安装螺孔，可直接套装在被驱动设备的输入轴上，配合法兰面实现紧固安装，省去了额外的连接支座，能够大幅缩减传动单元的整体安装空间。设计过程中充分考虑了安装适配性，箱体的多个立面都预留了标准安装孔位，支持卧式、立式、侧装等多种安装姿态，能够适配不同设备的布局空间限制，无需额外定制安装转接件。内部蜗轮采用锡青铜材质加工，蜗杆采用硬质合金钢经渗碳淬火处理，啮合副经过精密配研，传动平稳噪音低，且具备一定的反向自锁特性，在起重、倾角输送等场景下可避免负载倒转带来的安全隐患。安装边界上，法兰端的止口尺寸、安装孔位孔距、输入轴的轴径与键槽尺寸、输出中空轴的孔径都遵循通用行业安装标准，可直接替换同规格的同类型齿轮箱，无需对原有设备的安装结构进行改造，维护替换十分便捷。箱体内腔的储油空间经过优化，可存储足量润滑脂实现蜗轮蜗杆副的长期润滑，日常维护仅需按周期检查润滑状态即可，大幅降低了设备运维的工作量。
