一体化蜗轮蜗杆减速电机结构设计

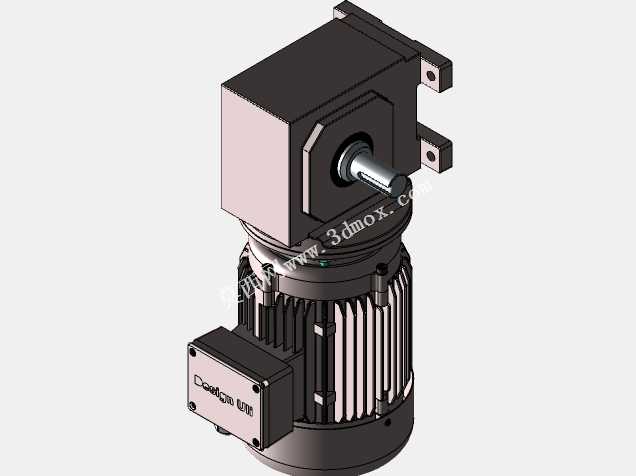

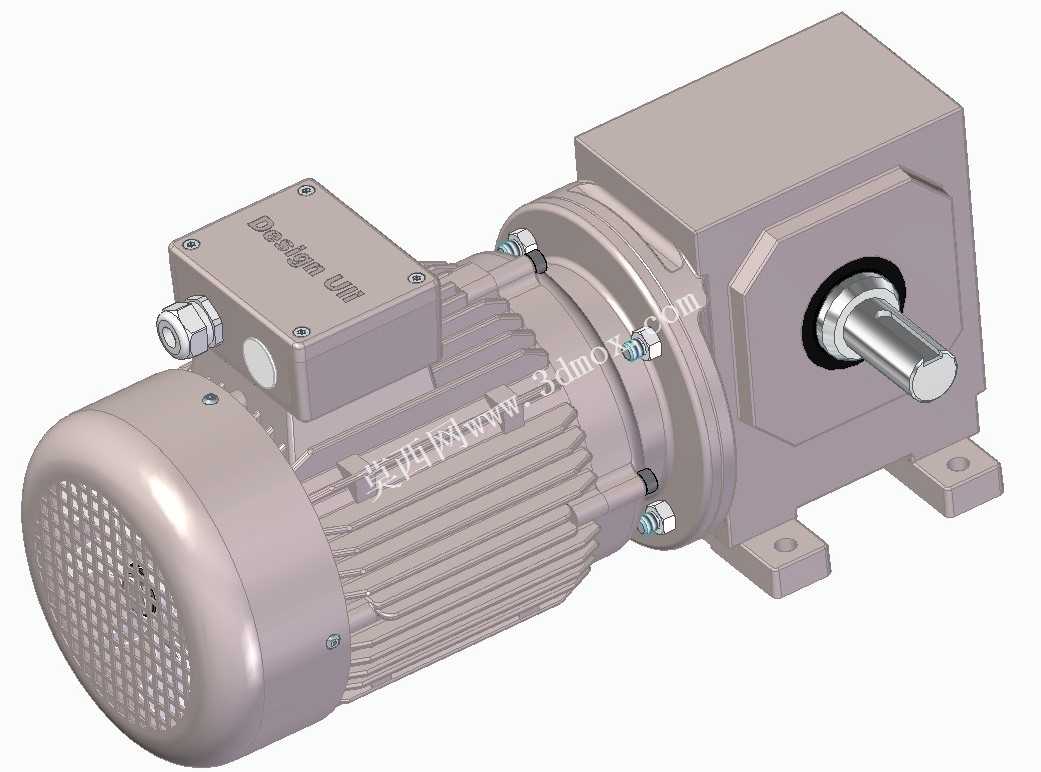

在轻工输送、食品包装、小型自动化生产线等对安装空间有严格限制的场景中，这类集成电机与蜗轮减速机构的一体化传动单元，是替代分体式电机加联轴器搭配减速机方案的核心部件，它能直接将电机的高转速低扭矩输出，通过蜗轮蜗杆啮合转化为低转速大扭矩的动力输出，适配输送辊筒驱动、小型工装变位、自动化设备上料机构等需要低速大扭矩动力的工位，省去了额外的传动连接部件，大幅压缩了传动单元的整体占用空间。从实际使用需求出发，这款传动单元的设计首先考虑了安装的通用性，底部采用带安装孔的方形支脚结构，支脚的孔位间距、孔径尺寸都适配常规小型设备的安装台面标准，输出轴采用标准圆柱轴带键槽的结构，能够直接匹配链轮、联轴器、同步带轮等常见传动连接件，不需要额外定制转接零件，降低了现场安装的适配成本。设计过程中，将电机的散热筋结构与减速箱体的安装结构做了一体化的布局考量，电机端的轴向散热筋顺着电机外壳圆周均匀分布，既保证了电机长时间运行时的散热面积，又不会和减速箱体的安装支脚产生结构干涉，减速箱体采用方形切角的外壳造型，既提升了箱体的结构刚性，承受蜗轮啮合时产生的径向与轴向作用力，又避免了多余的外凸结构，让设备在紧凑安装空间内不会和周边管线、机架部件产生碰撞。接线盒设置在电机壳体的上方位置，采用带密封结构的端盖固定，既方便现场布线时的接线操作，又能阻挡生产现场的粉尘、溅液侵入接线端子，适配多数普通工业生产环境的防护要求。输出端的轴承位做了加厚的凸台结构，能够承受输出轴端带负载时产生的弯矩，避免轴承受力过大过早失效，电机后端的端盖采用带通风孔的防护结构，兼顾后端散热与异物阻挡的作用，整体结构没有多余的装饰性设计，所有外形结构都服务于功能实现与安装适配，从动力输入到扭矩输出的传动路径做了最短化设计，减少了中间传动环节的功率损耗，同时让整体的重心落在安装支脚的中心区域，设备运行时的振动更小，噪音更低，能够长时间稳定维持输出扭矩，适配连续运行的生产工位需求。
