U型槽式螺旋输送设备结构设计

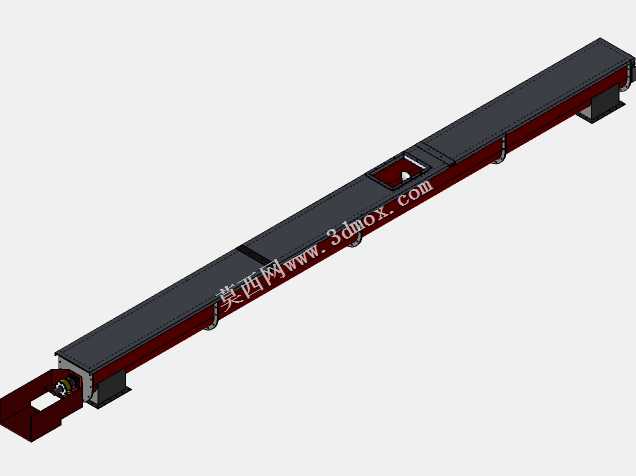

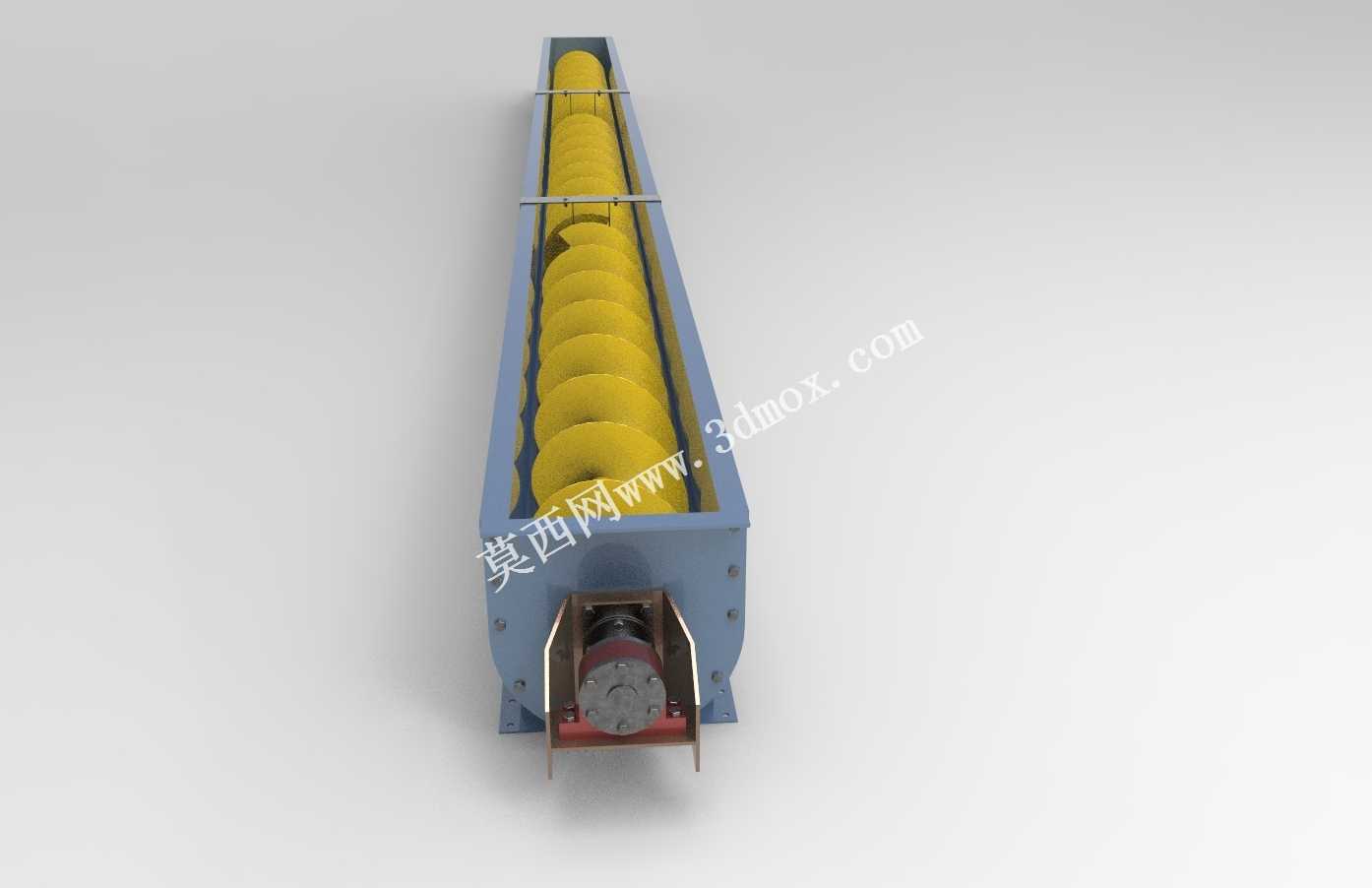

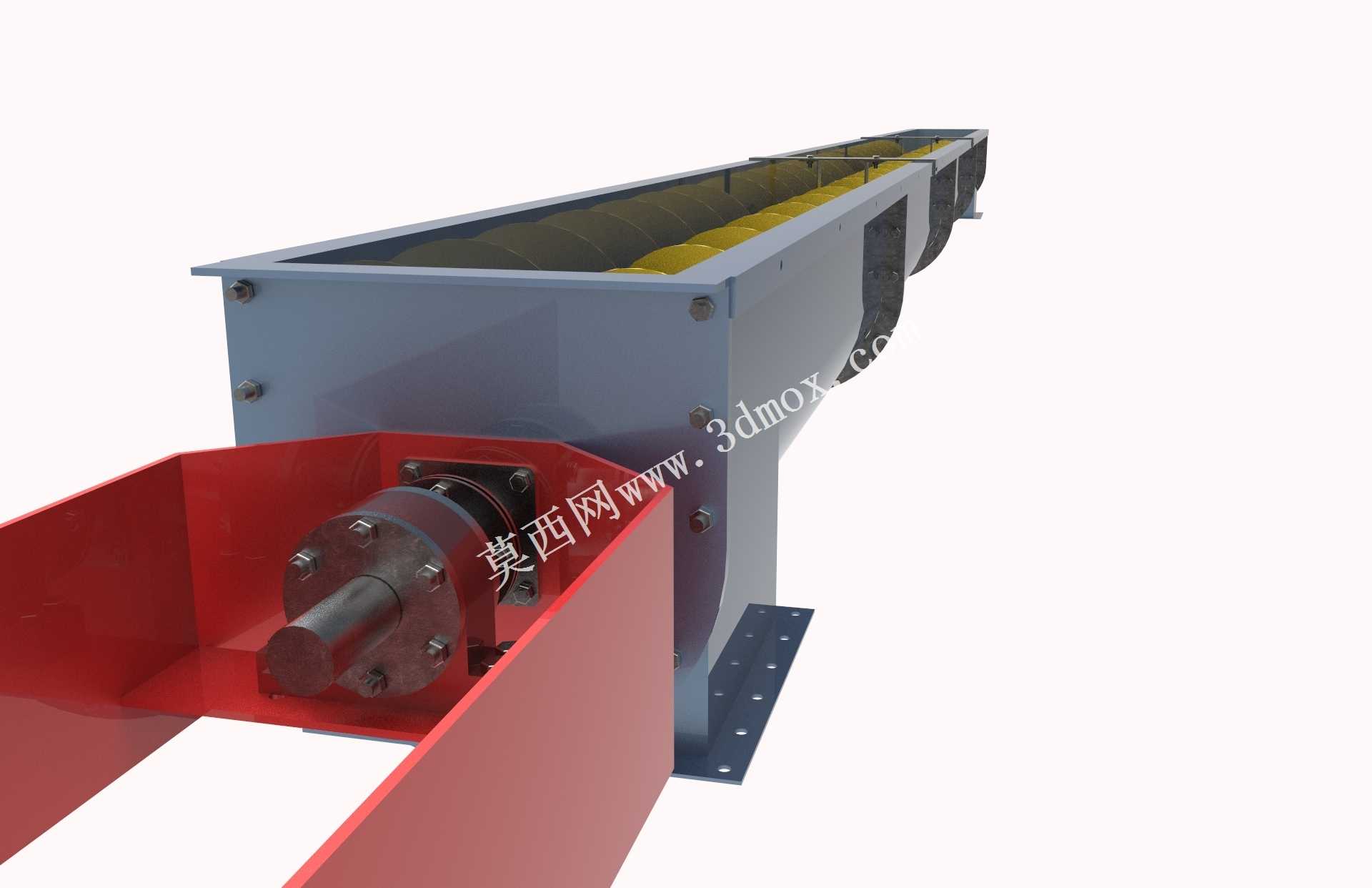

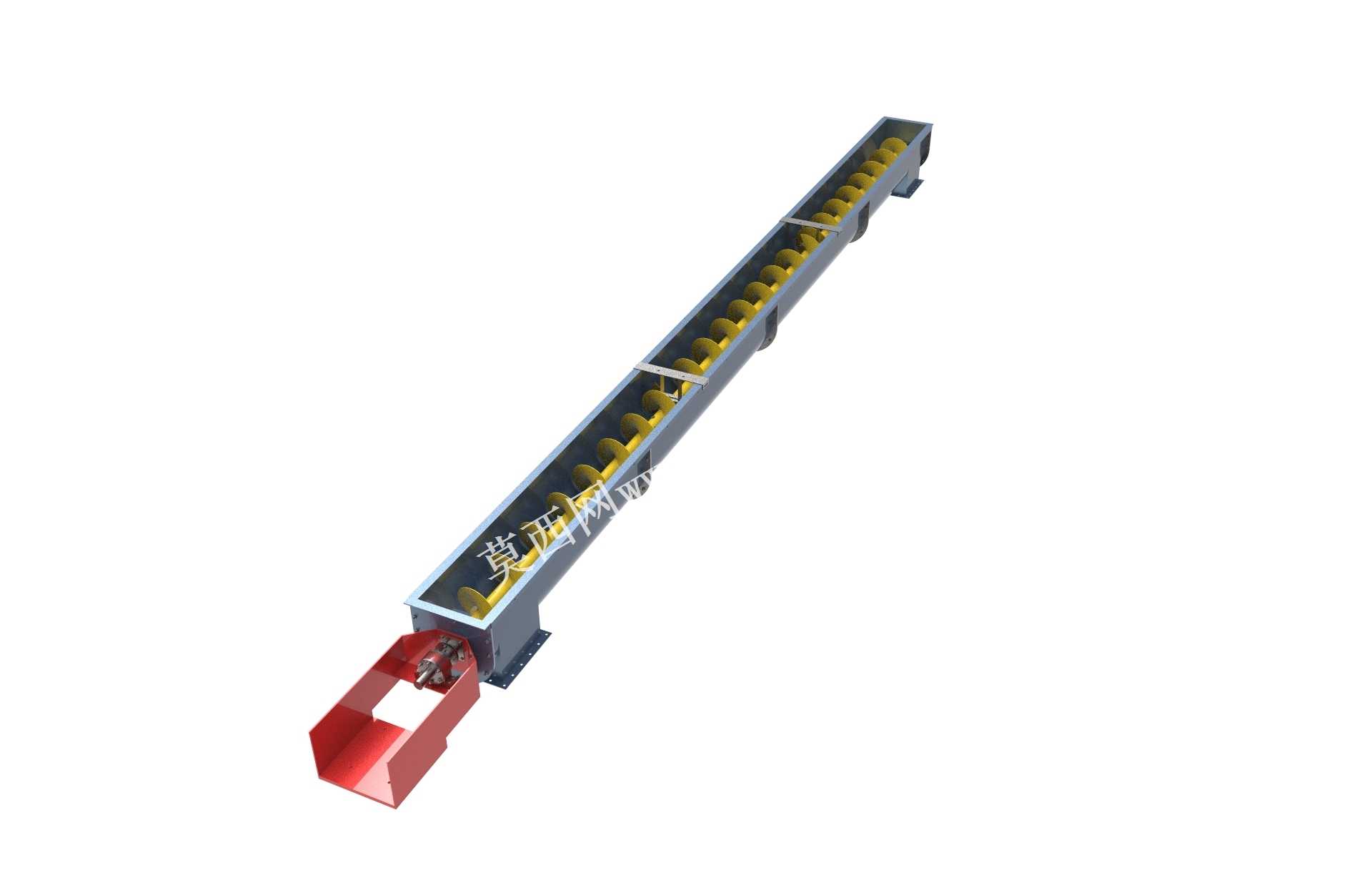

在粮食加工、建材生产、矿山选矿、化工粉体处理等诸多生产场景中，散状物料的密闭式水平或小倾角输送一直是生产流程衔接的核心环节，开放式皮带输送易产生物料洒落、粉尘外泄的问题，斗式提升机仅能完成垂直方向的物料转运，而螺旋输送设备凭借密闭输送、结构紧凑、布置灵活的特性，成为短距离散料输送场景的首选设备。这款U型槽式螺旋输送设备，主要针对粉状、颗粒状、小块状的散料输送需求设计，可完成从料仓出料端到下一生产工序的连续给料作业，输送过程全程处于封闭槽体内部，能有效避免输送过程中物料被外界杂质污染，同时减少易产生扬尘的粉料在输送环节的粉尘逸散，改善生产车间的作业环境。设备核心输送部件为连续螺旋叶片焊接在中心转轴上的螺旋轴结构，动力端通过联轴器与驱动装置连接，带动螺旋轴在U型槽体内匀速转动，槽内物料在螺旋叶片的轴向推力作用下，沿着槽体底部向前滑移，完成物料的连续输送，槽体端部设置的端座搭配密封轴承组件，既能支撑螺旋轴的稳定转动，又能避免细粉料从轴端缝隙泄漏。设计过程中充分考虑了不同物料的输送特性，U型槽体的内壁与螺旋叶片外缘预留了合理的运转间隙，既避免叶片运转过程中与槽壁刮蹭产生卡滞，又能减少大颗粒物料卡在间隙中造成的设备磨损；槽体顶部设置可开启的盖板，方便日常运维时清理槽内残留物料、检查叶片磨损情况，槽体底部间隔布置的安装法兰座，可直接通过螺栓固定在生产现场的钢结构支架或混凝土基础上，安装时需保证槽体的直线度偏差在允许范围内，避免螺旋轴运转时出现偏磨。设备的进料端设置扩口式进料斗，可匹配上游料仓的出料口尺寸，保证物料顺畅落入槽内，出料端可根据现场布置需求开设不同位置的出料口，适配下游设备的进料位置；驱动端设置的防护壳体将传动部件完全封闭，避免生产现场的粉尘、杂物卷入传动部位，同时也能防止运维人员误触运转部件引发安全事故。从安装边界来看，设备整体为长条形卧式布置，宽度方向尺寸紧凑，可适应厂房内狭窄的安装空间，长度可根据实际输送距离进行模块化拼接，无需复杂的现场改造即可适配不同的生产线布局需求，设备运转时转速较低，运行平稳噪音小，日常维护仅需定期检查轴承润滑状态、螺旋叶片磨损情况即可，运维成本较低，可广泛适配各类散料处理生产线的连续输送需求。
