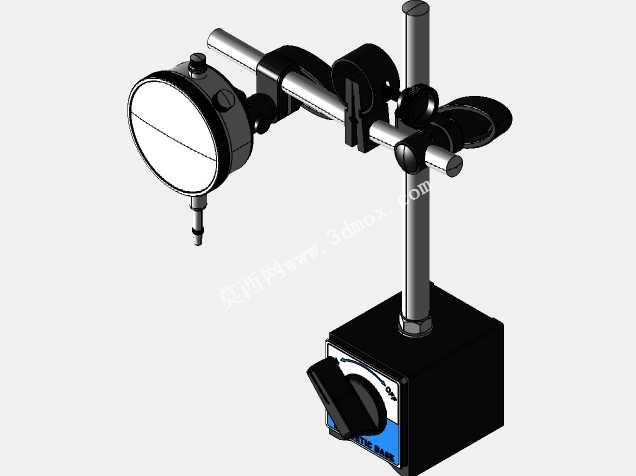

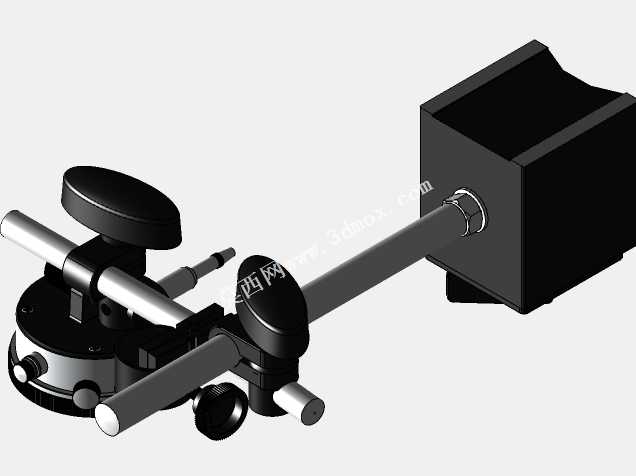

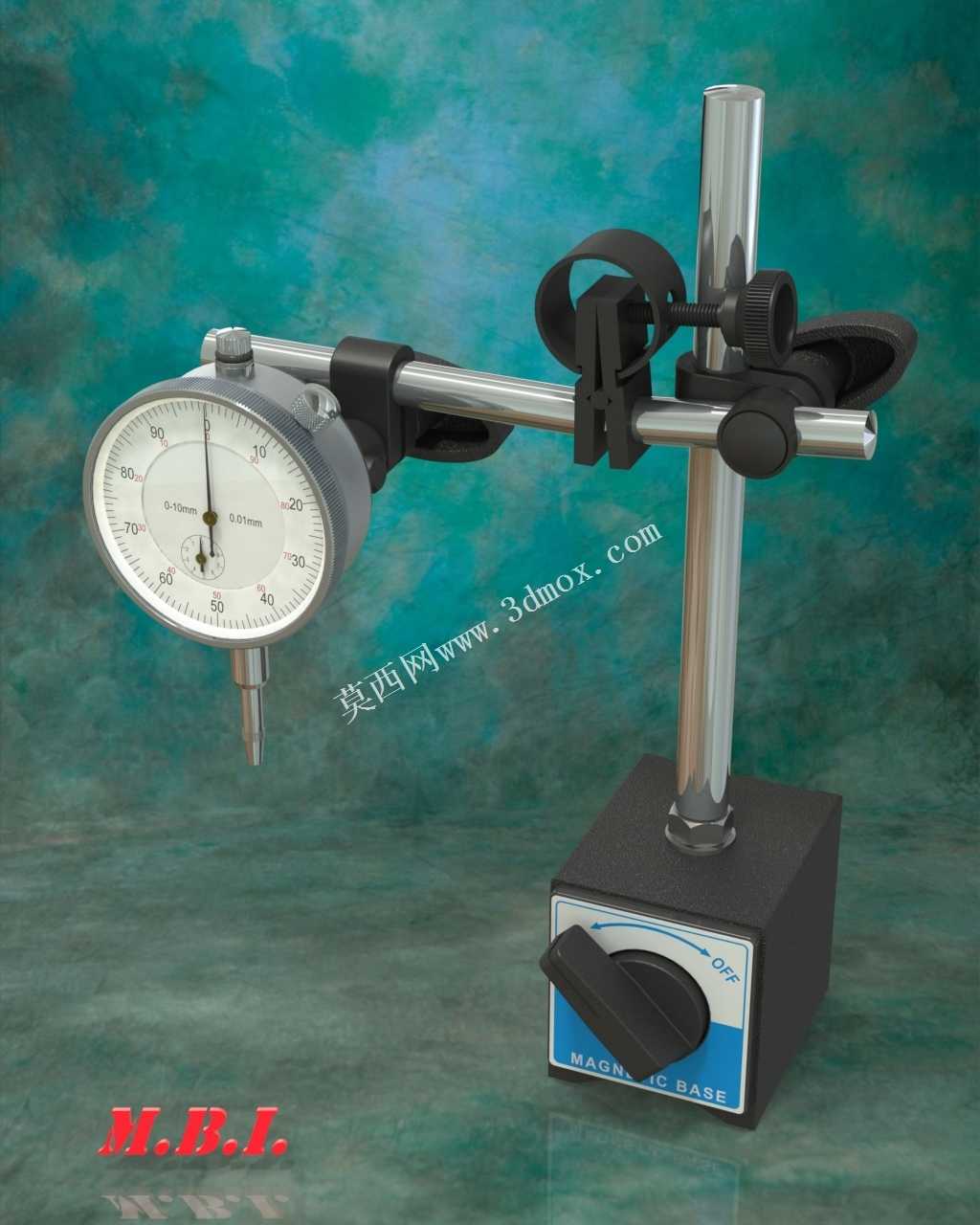

带磁力固定支架的机械式千分表结构

在机械加工现场、设备装配调试环节以及精密零部件质量检测工位，这类带磁性支架的千分表是一线操作人员和质检人员手边不可或缺的测量器具，它解决了传统手持千分表无法稳定固定、测量读数易受手部抖动干扰的痛点，能够在各类金属材质的设备床身、工件基准面、工装夹具表面快速吸附固定，无需额外打孔或加装复杂的夹持结构，大幅提升现场测量的效率与数据可靠性。从实际用途来看，这套装置主要用于检测工件的圆跳动、同轴度、平面度、直线度等形位公差参数，也可用于设备装配过程中校准轴类零件的回转精度、导轨的平行度误差，或是在夹具装夹完成后校验工件的装夹定位偏差，覆盖了从普通机加工车间到精密模具修配、设备维保等多个场景的测量需求。产品的功能特性设计完全贴合现场使用逻辑：底部的磁性座通过拨杆切换磁路通断状态，拨至开启档位时内部磁钢形成闭合磁路对外产生强磁吸力，能够牢牢吸附在导磁金属表面，拨至关闭档位时磁路在底座内部闭合，对外几乎无剩磁，可轻松取放不会残留铁屑；支架部分采用立柱加横臂的铰接结构，所有铰接位置都配有锁紧旋钮，松开旋钮时横臂可以沿立柱上下滑动、绕立柱360度旋转，横臂自身也可实现角度微调，能够将千分表的测头精准送到任意需要测量的位置，调整到位后拧紧所有旋钮即可保持姿态稳定，不会在测量过程中发生位移偏移；前端夹持的机械式千分表通过测杆的直线位移带动内部齿轮传动机构，将微小的位移量放大转化为表盘指针的转动，操作人员可以直接通过表盘刻度读取微米级的测量数值，无需外接电源或数显模块，在车间复杂的油污、粉尘环境下也能稳定工作，抗干扰能力远优于部分电子测量器具。在设计思路上，这套结构优先考虑了现场使用的便捷性与稳定性：磁性底座采用方正的块状造型，底部接触面做了高精度磨平处理，保证吸附时与基准面完全贴合，不会因为接触面存在缝隙导致吸附力下降或是支架倾斜；立柱采用高强度金属圆杆，表面做防锈硬化处理，既保证足够的支撑刚度避免横臂加载后发生弯曲变形，也能长期耐受车间的油污、切削液腐蚀不会生锈卡滞；横臂的铰接位置采用耐磨金属衬套，长期反复调整锁紧也不会出现磨损松旷，保证每次调整后的位置精度；千分表的夹持结构采用开口夹设计，适配标准外径的千分表装夹柄，更换不同量程的千分表或是百分表时无需更换额外配件，通用性极强。从安装边界与尺寸适配来看，磁性底座的占地面积较小，即使是空间狭窄的设备内部、工装缝隙位置也能放置固定；立柱高度与横臂长度经过合理配比，常规测量场景下无需额外加长接杆即可覆盖大部分测量范围，当需要测量更深的孔位或是更远的基准面时，也可通过加装标准接杆拓展测量范围；千分表测头的初始压缩量预留了足够的行程，安装时只要保证测头与被测表面接触后指针有1-2圈的预压量，即可保证测量过程中测头始终与被测表面贴合，不会出现跳针或是测头脱离的情况，整套装置的所有活动部件都做了限位设计，调整过程中不会出现部件脱落的问题，完全适配工业现场粗放的使用环境。
