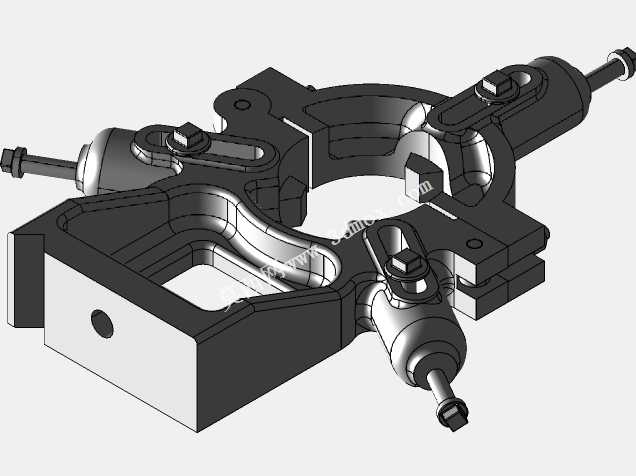

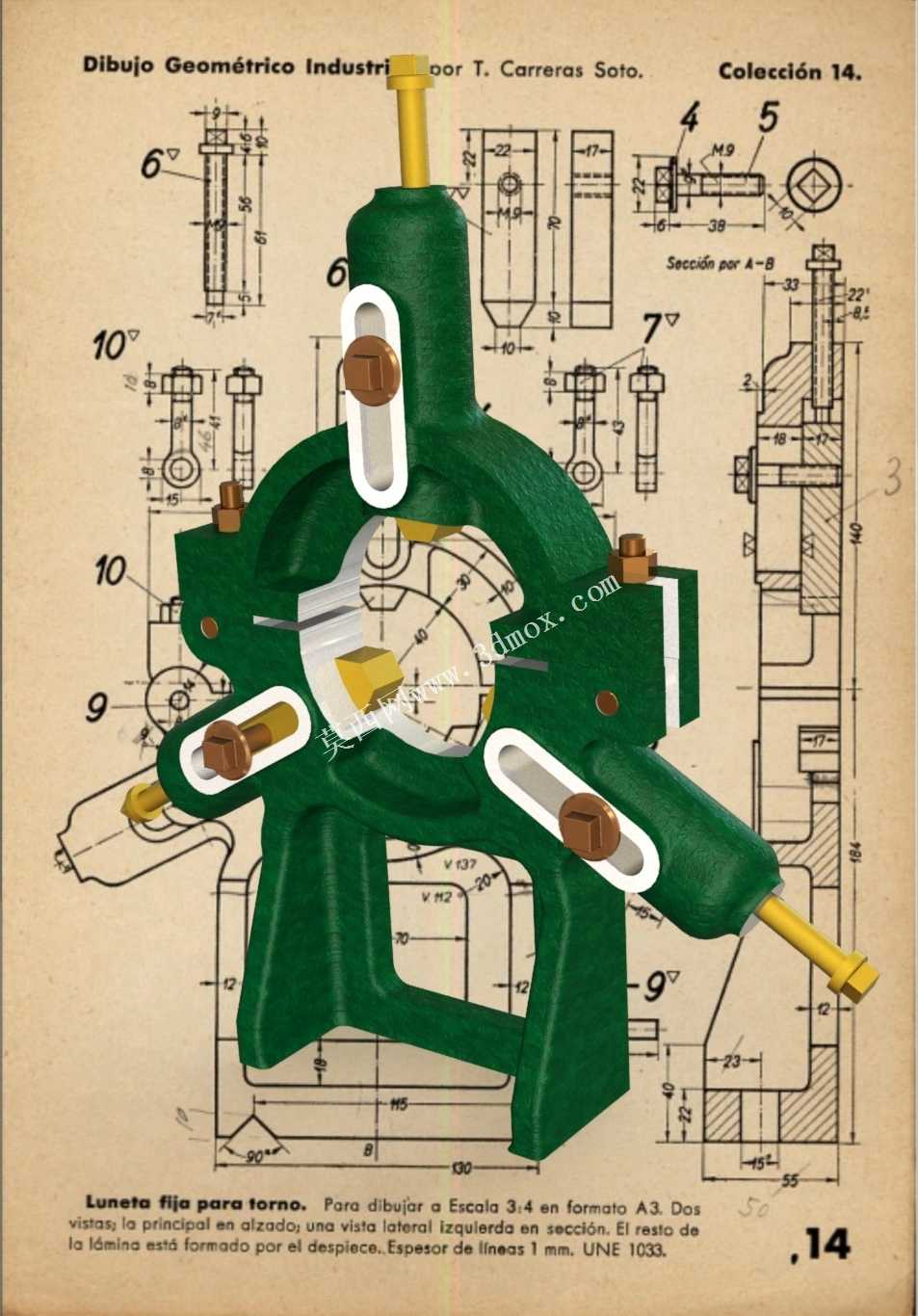

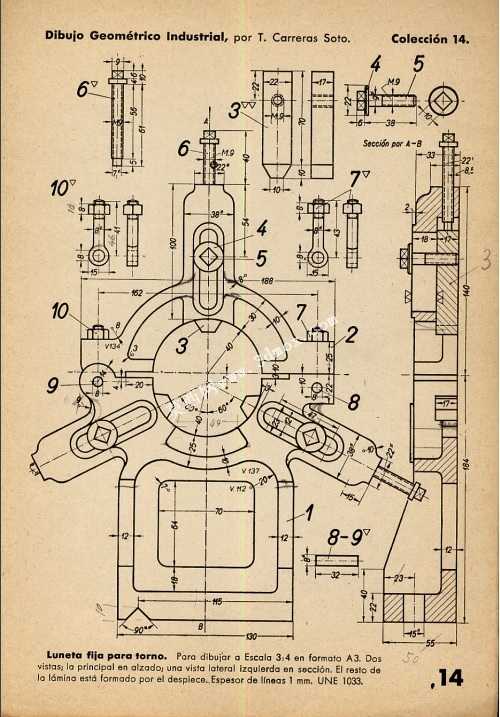

在普通卧式车床的长轴类、细长杆类零件车削加工作业场景中,工件自身长径比过大时,高速旋转过程中受切削力、自身重力双重作用极易出现挠曲变形,轻则导致加工尺寸超差、表面粗糙度不达标,重则会出现工件振颤、飞出的安全隐患,而这款固定式中心架正是为解决这类加工痛点设计的核心车床辅具。它的核心用途是在工件的中段或靠近切削端的位置提供稳定的径向支撑,抵消切削过程中的径向抗力,将工件的挠曲变形量控制在加工精度允许范围内,同时大幅提升切削参数的可选上限,让细长轴类零件的高效高精度加工成为可能。从功能特性来看,这款中心架采用三支撑爪同步可调的结构设计,三个支撑爪沿圆周120度均匀分布,每个支撑爪都带有独立的微调锁紧结构,操作人员可以根据工件的实际直径、支撑位置的圆度误差单独调整每个爪的伸出量,调整到位后通过侧面的铜质锁紧旋钮完成固定,避免加工过程中支撑爪移位;支撑爪的端头采用圆弧接触面设计,与工件外圆贴合时不会划伤已加工表面,适配不同直径的回转类工件支撑需求,支撑范围覆盖常规车床加工的多数细长轴规格。从设计思路上,这款中心架采用一体式铸钢本体结构,底座与车床床身导轨的安装面做了精准的刮研适配处理,保证安装后中心架的支撑中心与车床主轴回转中心、尾座顶尖中心保持高度同轴,不会因为安装偏差带来额外的支撑应力;本体的三个支撑臂采用等强度的放射状结构,既保证了整体结构的刚性,又尽可能控制了自身重量,方便操作人员在床身上移动调整位置;支撑爪的调节螺杆采用细牙螺纹设计,微调精度可达0.02mm,能够满足精加工工序的支撑精度要求。在外形尺寸与安装边界上,这款中心架的底座完全适配对应规格普通卧式车床的床身导轨宽度,安装时通过底座的锁紧压板可以快速固定在床身的任意轴向位置,不会与车床的刀架运行轨迹、尾座移动行程产生干涉;整体的径向轮廓尺寸经过优化,在保证最大支撑直径的前提下,尽可能缩小了支撑臂的外伸长度,避免车刀走刀到支撑位置附近时与中心架本体发生碰撞,支撑爪的行程范围经过精准核算,既可以满足小直径细长杆的支撑需求,也能适配中等直径轴类零件的中段支撑,安装后不需要对车床本身做任何改造,直接通过标准压板锁紧即可投入使用,适配性极强。在实际加工场景中,这款中心架不仅可以用于细长轴的外圆车削支撑,也可以在长轴类零件的端面钻孔、内孔镗削工序中作为近端支撑使用,降低工件的悬臂长度,提升内孔加工的稳定性,是车床加工长轴类零件不可或缺的核心辅具。
