高传动比交错轴蜗轮蜗杆传动副结构

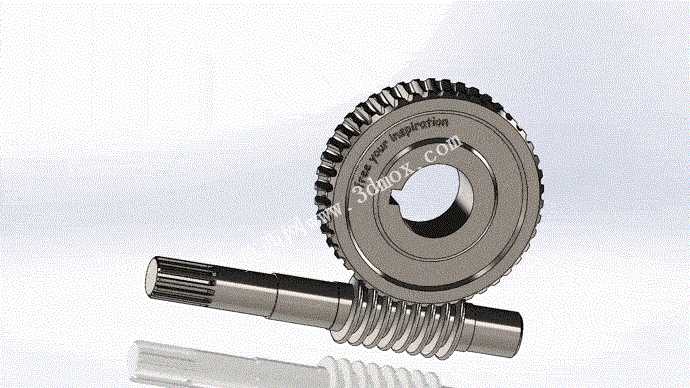

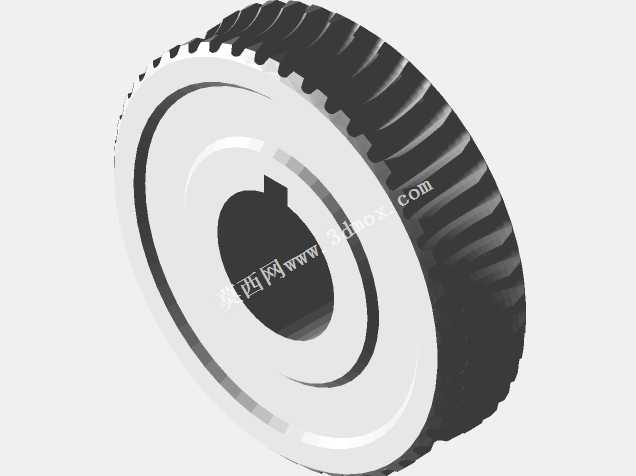

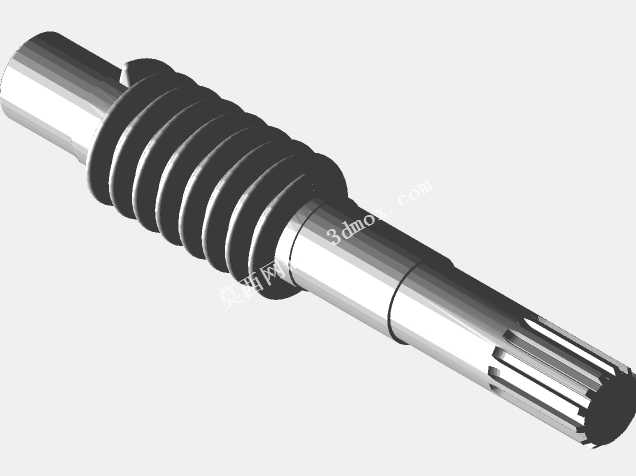

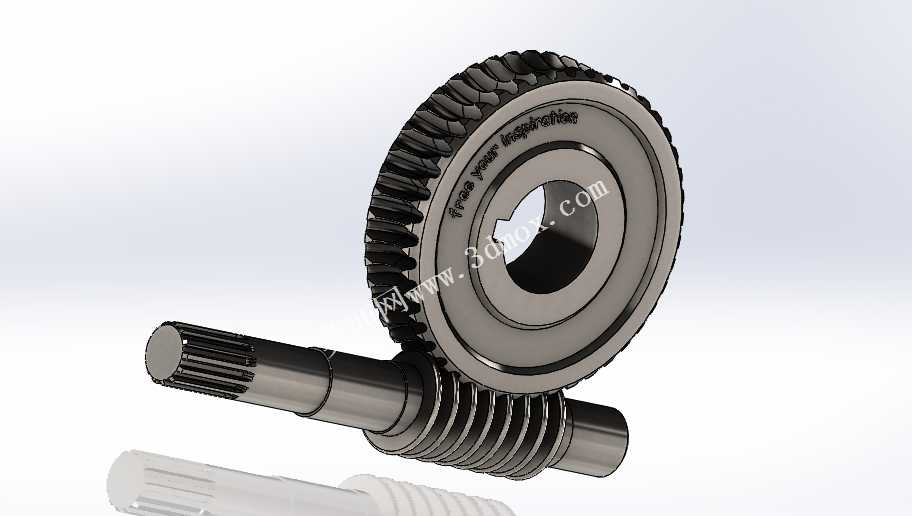

这套蜗轮蜗杆传动结构，核心面向非平行、非相交的直角交错轴传动场景设计，是机械传动系统里实现大传动比动力传递的经典结构，广泛应用在各类需要大减速比、低输出转速、高输出扭矩的设备中，比如小型输送设备的驱动端、自动化生产线的分度机构、起重设备的自锁传动单元、精密机床的进给传动模块，还有部分家用小型机电设备的减速结构里，都能见到这类传动副的身影。和常规的圆柱齿轮、锥齿轮传动不同，蜗轮蜗杆依靠蜗杆的螺旋齿面与蜗轮的弧形轮齿连续啮合传递动力，单级传动就能实现几十甚至上百的传动比，整体结构占用空间远小于达到同等传动比的多级圆柱齿轮组，非常适合安装空间紧凑、对传动结构体积有严格限制的设备布局。在功能特性上，这套传动副具备反向自锁的特性，也就是只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性让它在起重、提升类设备中可以起到天然的防坠保护作用，不需要额外加装制动止逆结构就能避免负载反向滑落，大幅提升设备运行的安全性。同时蜗轮蜗杆的啮合是连续的螺旋面接触，传动过程中冲击小、运行噪音低，啮合重合度高，传递扭矩时的载荷分布更均匀，运行平稳性远优于直齿圆柱齿轮传动。设计过程中，首先确定了交错轴的轴交角为标准90度，适配绝大多数直角传动的设备安装需求，蜗杆采用渐开线圆柱蜗杆齿形，加工工艺成熟，普通车床搭配成型车刀就能完成加工，蜗轮的轮齿采用与蜗杆齿形共轭的弧形齿设计，齿面做了适配啮合的修形处理，减少啮合过程中的齿面应力集中，提升齿面接触强度，延长传动副的使用寿命。尺寸与安装边界上，蜗杆轴端设计有标准花键结构，可直接与驱动电机的输出轴或联轴器对接，不需要额外加工转接结构，轴身预留了轴承安装位，可适配常规深沟球轴承的安装尺寸，方便在箱体内部完成定位支撑；蜗轮中心设计有带键槽的通孔，可直接与输出轴通过平键连接传递扭矩，蜗轮的齿顶圆、轮毂外径、端面厚度都做了标准化的尺寸约束，可直接适配通用减速箱体的安装腔体，不需要对箱体做额外的定制化修改，安装时只需要保证蜗杆与蜗轮的中心距符合设计公差，调整好轴向啮合间隙就能实现稳定传动，后期维护更换时也能直接替换同规格的标准件，降低设备的运维成本。
