ASA标准40号三种规格链轮结构设计

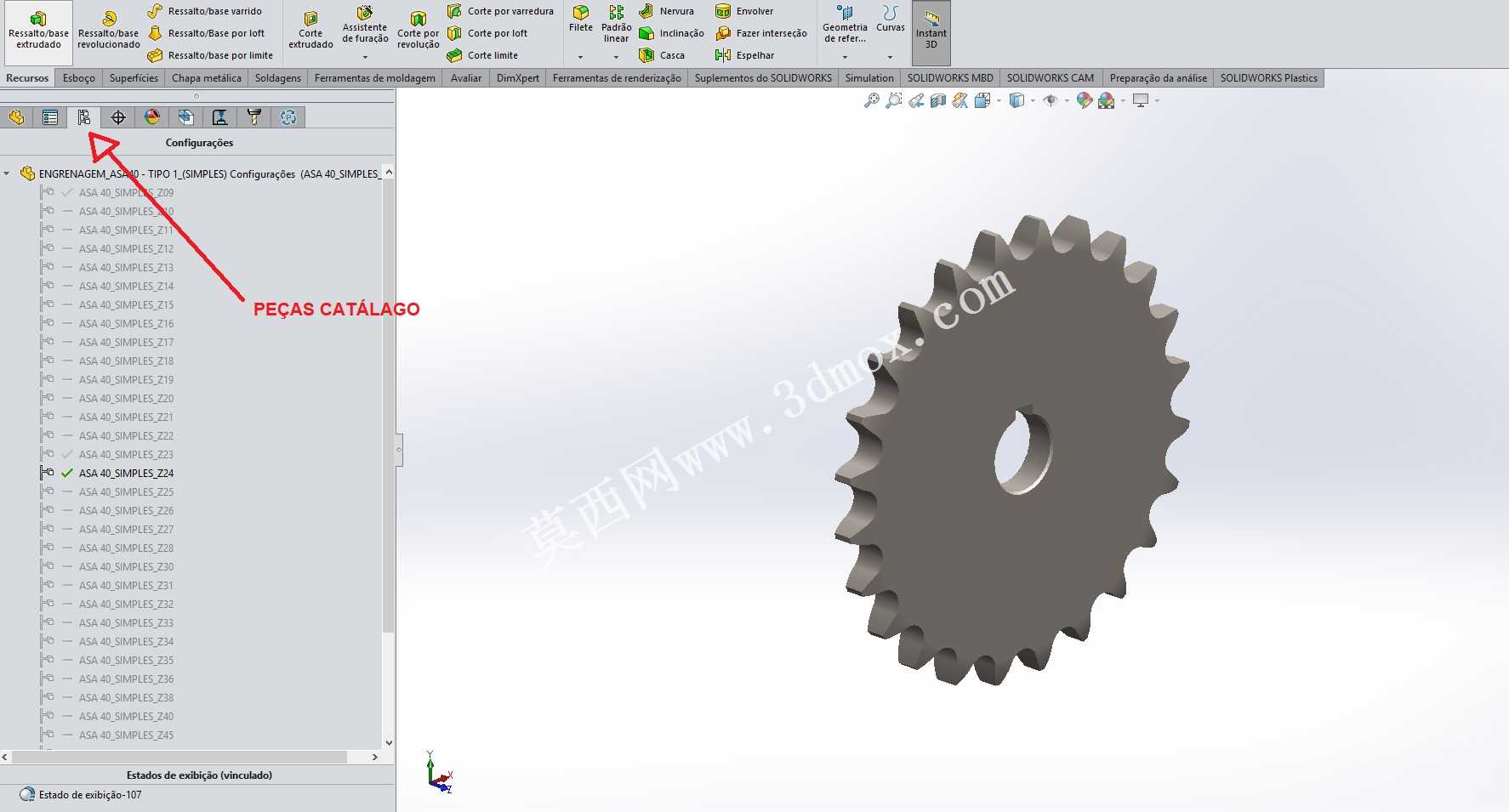

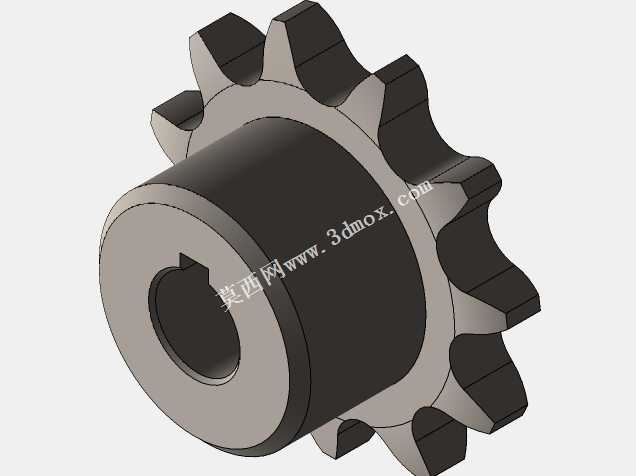

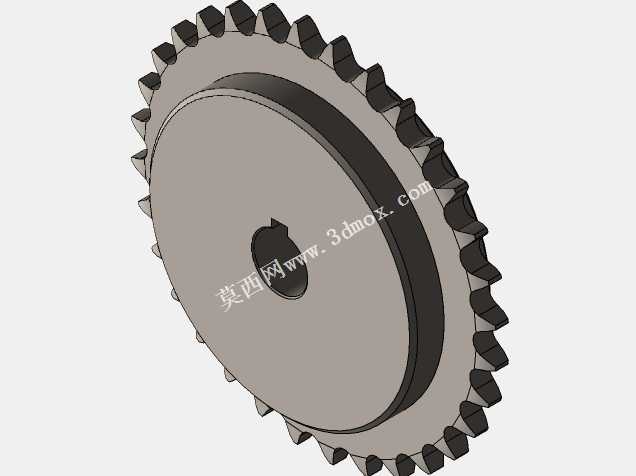

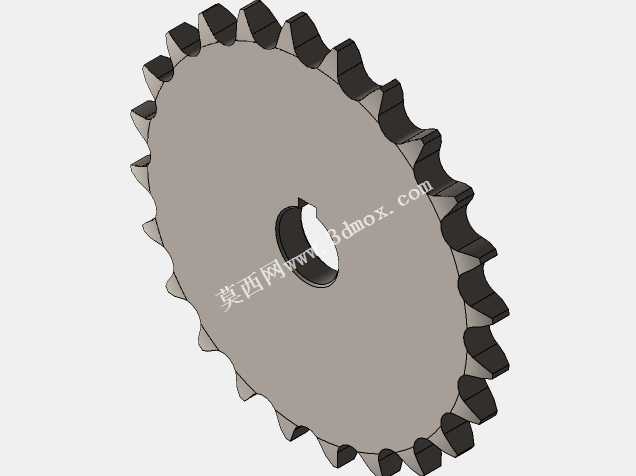

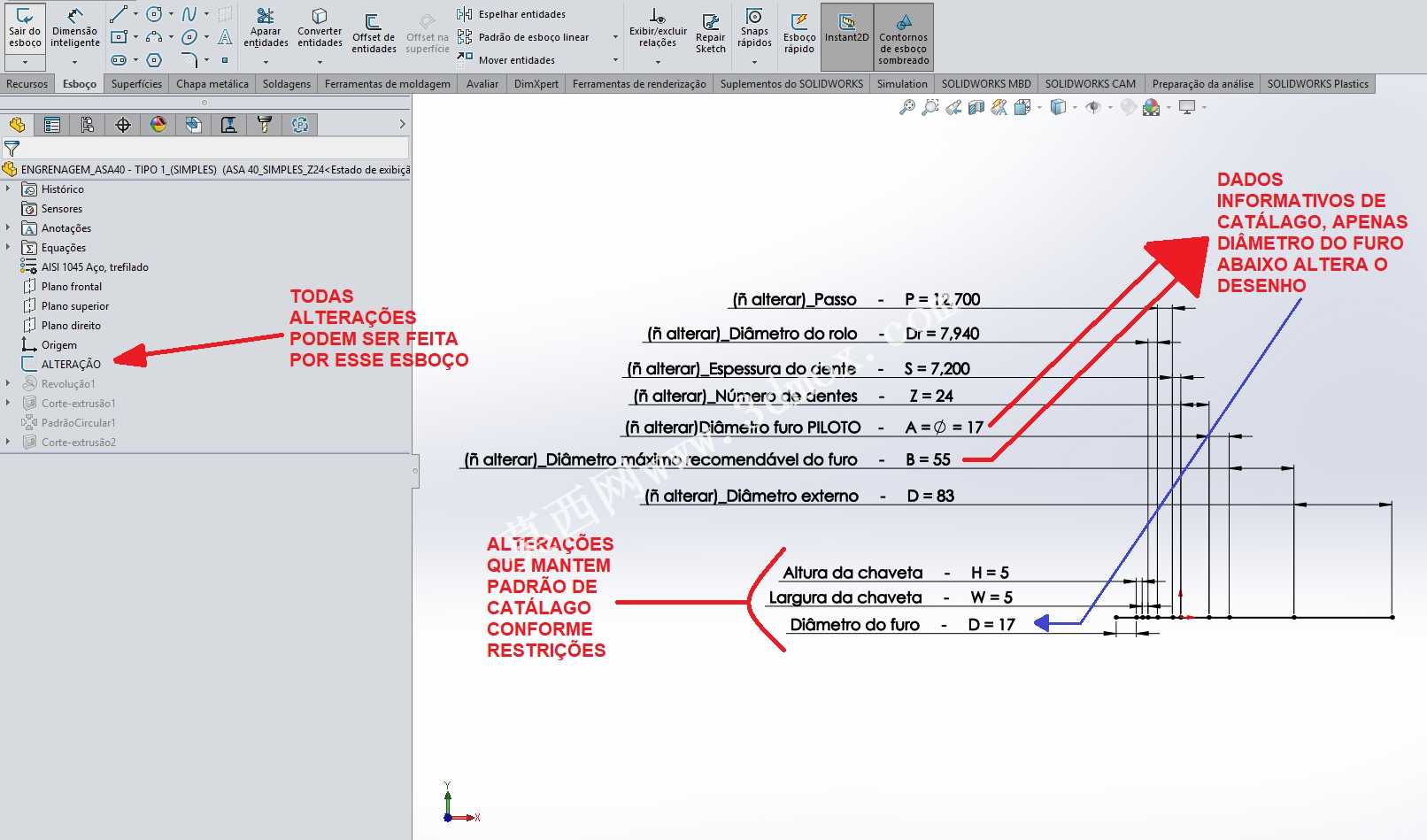

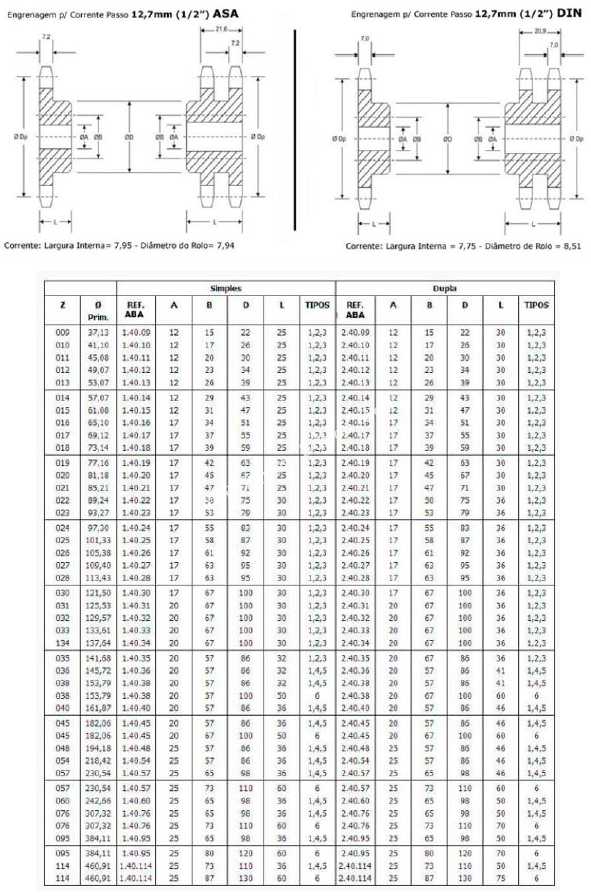

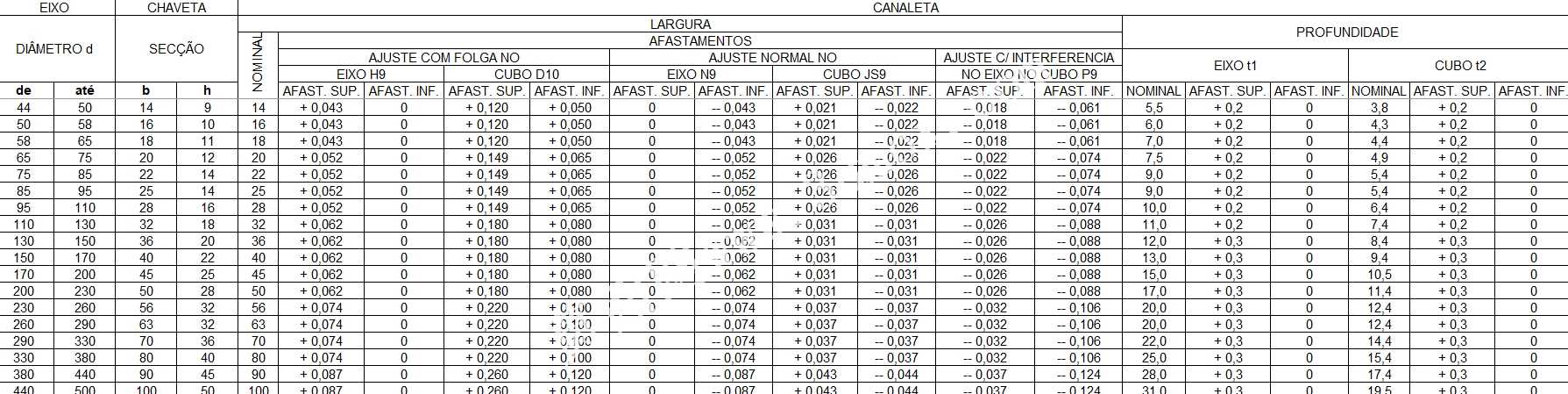

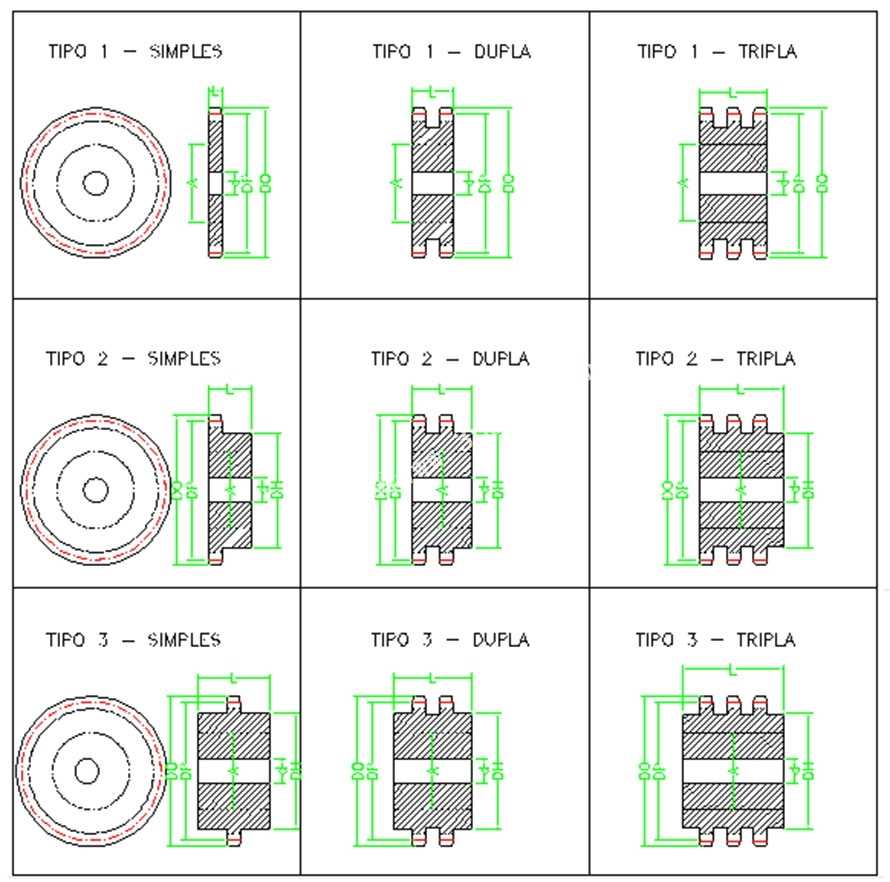

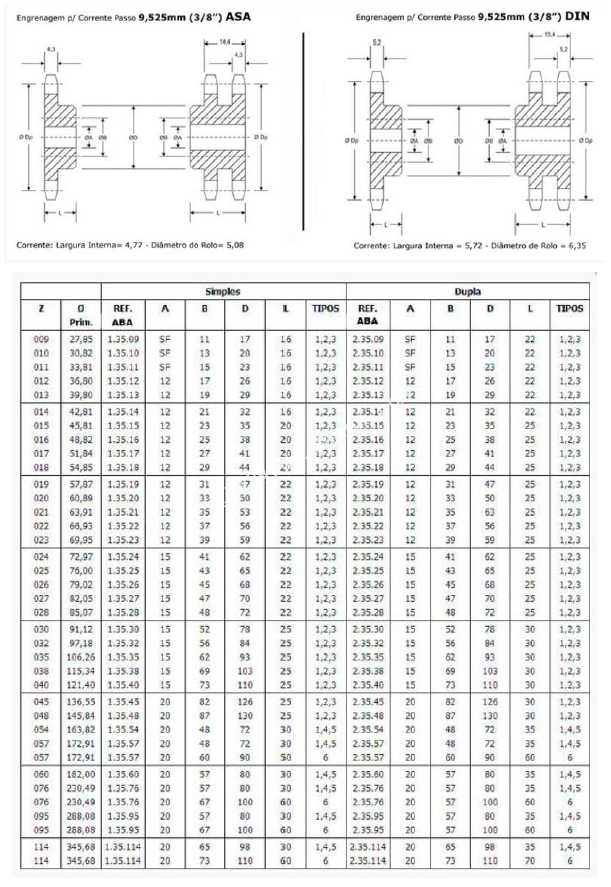

链轮作为链传动系统的核心啮合部件，广泛应用于工业输送线、农业机械、物流分拣设备、摩托车及轻型动力传输场景中，依靠轮齿与链条链节的精准啮合实现旋转运动与扭矩的稳定传递，相比带传动拥有更高的传动比精度、更小的安装张紧要求，且能在多粉尘、高湿度、温差波动大的恶劣工况下保持长期可靠运行，不会出现带传动常见的打滑、蠕变问题，是中低速重载传动场景中应用极为普遍的基础零件。本次设计的三款ASA标准40号链轮，严格遵循ASA链轮尺寸规范进行参数匹配，分别对应三种不同的安装使用场景：第一种为单片平板式结构，整体厚度较薄，中心开设单键槽安装孔，适用于安装空间局促、轴向尺寸受限的轻载传动位置，可直接通过平键与传动轴周向固定，依靠轴肩或轴用挡圈实现轴向定位，结构简单紧凑，安装拆卸便捷，多用于小型输送辊道、轻型包装设备的动力传输端。第二种为带轮毂凸台的结构，在轮片单侧延伸出加厚轮毂，大幅提升了轮体与传动轴的配合接触长度，能有效分散传动过程中轴孔接触面的压应力，避免长期交变载荷下孔位出现变形磨损，适用于中等载荷、传动扭矩较大的工况，比如农机的动力输出端、自动化生产线的主传动工位，轮毂部分可根据实际安装需求加工顶丝孔或者键槽，适配不同的轴系固定方案。第三种为双侧带轮毂的对称结构，轮体两侧均设置等厚的定位凸台，安装后与轴的配合长度更长，整体受力更加均匀，轮体的动平衡表现更优异，适合转速相对更高、正反转切换频繁的传动场景，能有效降低高速运转时的径向跳动，减少传动过程中的冲击与噪音，延长配套链条的使用寿命。设计过程中首先依据ASA 40号链条的节距、滚子直径、内节内宽等核心参数确定轮齿的齿形轮廓，保证齿槽与滚子的啮合间隙处于合理范围，既避免间隙过小出现卡滞、咬链问题，也防止间隙过大导致传动冲击加剧、磨损加快。针对三款不同结构的链轮，分别做了安装边界的适配设计：平板式链轮的最大外径严格控制在对应齿数的标准范围内，轴向总厚度与链条内节宽度匹配，安装时不会与两侧的链板发生摩擦干涉；单侧轮毂结构的轮毂外径小于轮齿根径，不会对链条的啮合运动造成阻挡，轮毂长度根据常规轴径的配合深度设定，保证足够的抱紧力同时不占用多余轴向空间；双侧轮毂结构的两侧凸台外径保持一致，装配时可从轴的任意一侧推入安装，降低现场装配的对位难度。所有结构的轮齿边缘均做了微小的倒角处理，既可以去除加工毛刺，也能在链条啮合时起到导向作用，让链节更顺畅地卡入齿槽，减少啮合瞬间的刚性碰撞。三款链轮的中心孔、键槽尺寸均预留了合理的加工公差范围，可根据实际使用的传动轴尺寸做适配调整，齿面与轮毂端面的粗糙度也做了对应要求，保证装配后配合面贴合紧密，传动过程中不会出现偏心晃动问题。在实际选型应用中，用户可根据设备的安装空间大小、传递扭矩数值、转速高低以及轴系的固定方式，选择对应结构的链轮，搭配对应规格的ASA 40号链条即可快速搭建稳定的链传动系统，无需额外对齿形做二次修正，大幅缩短设备的传动系统设计与装配周期。
