多孔式钢构焊接作业工装平台

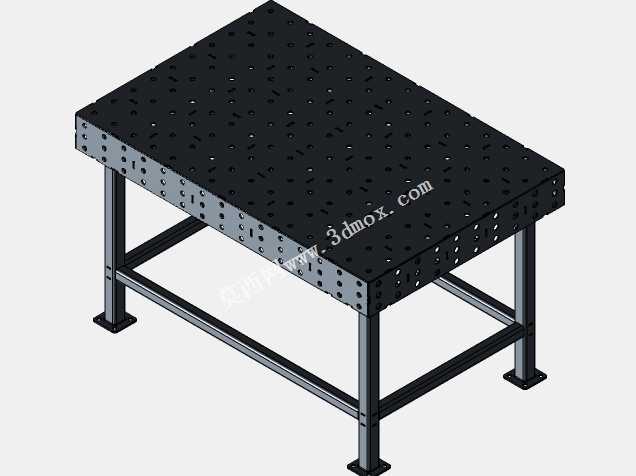

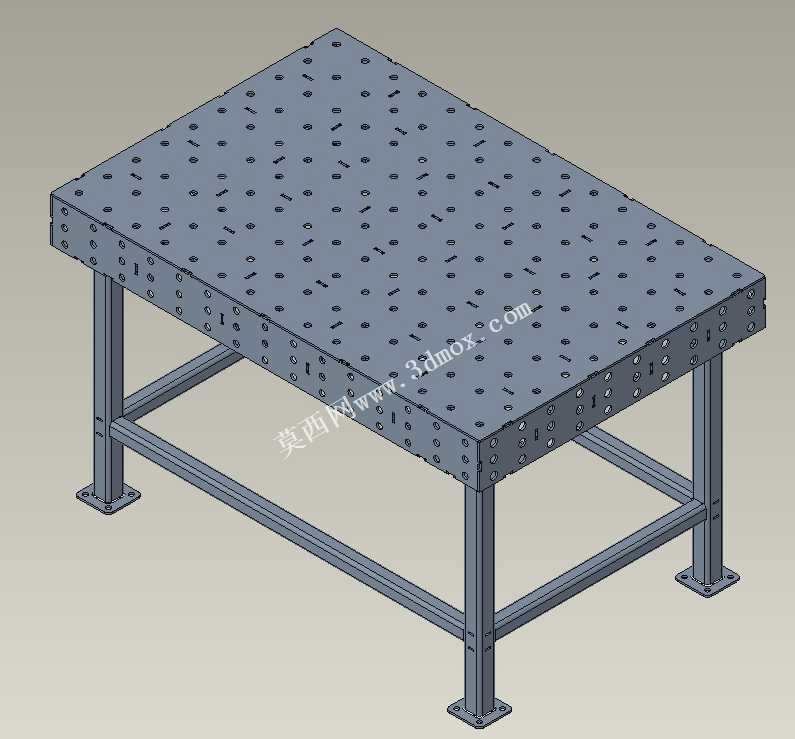

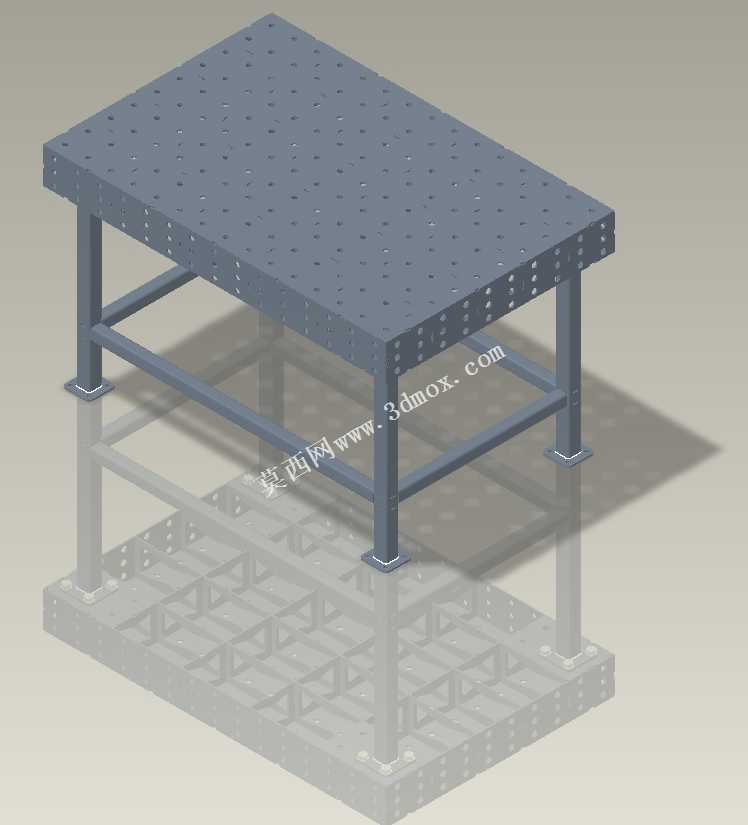

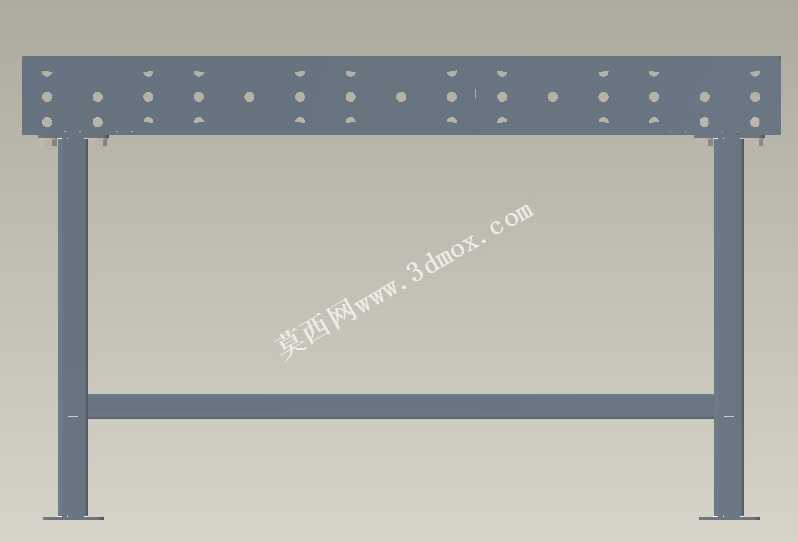

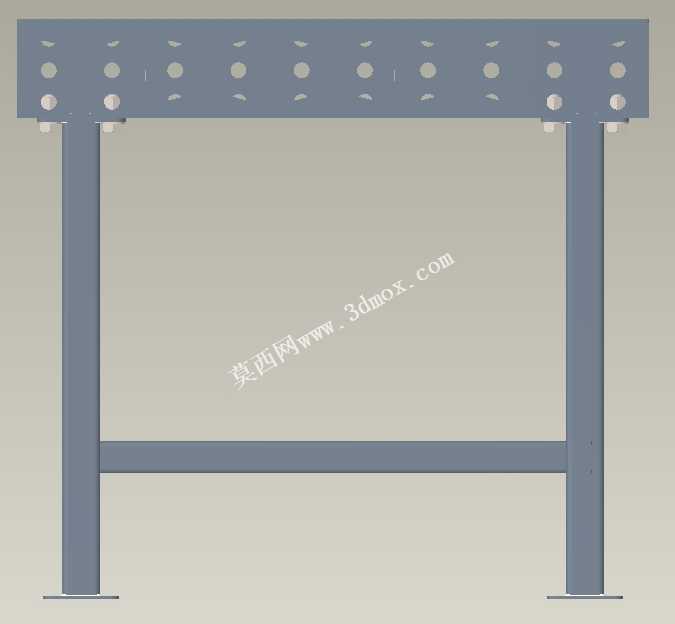

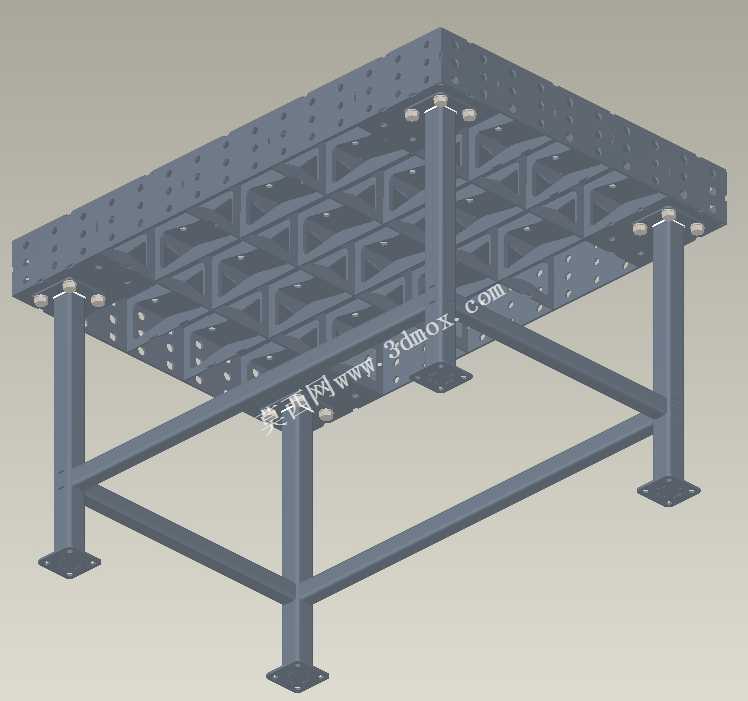

在金属构件焊接加工的车间场景中，这类工装平台是铆焊、组装工序里不可或缺的基础作业载体，不管是小型五金焊件的批量定位焊接，还是中型钢结构组件的拼接组对，都能依托稳定的台面结构完成高精度的装夹作业，有效避免焊接过程中工件移位带来的尺寸偏差，大幅降低后续校形的工作量。这款平台整体采用钢制框架结构设计，台面选用6mm厚度的激光切割钢板加工而成，台面上按照100mm的均匀间距排布直径20mm的标准孔位，这些孔位可以配套通用的快速夹具、定位销、压紧螺栓等工装附件，能够根据待加工工件的外形尺寸、装夹需求灵活调整固定点位，不需要额外在台面上焊接临时定位块，既保护了台面的平面精度，也能大幅缩短不同批次工件切换时的工装准备时间。设计阶段充分考虑了焊接作业的实际受力需求，四条支撑腿采用矩形钢管制作，腿底设置带安装孔的固定脚盘，可以通过膨胀螺栓将整个平台牢牢固定在车间混凝土地面上，即使承受大吨位工件的重压、或者焊接过程中锤击校正的冲击力，也不会出现台面晃动、移位的问题；支撑腿之间加装了横向与斜向的连接撑杆，形成稳定的框架受力结构，有效提升整体刚性，避免长期重载使用出现台面变形的情况。平台的外形边界尺寸为1500mm×1000mm，这个尺寸既可以满足绝大多数中小型金属构件的平铺装夹需求，也不会占用过多的车间作业空间，适合布置在焊接工位的中心位置，操作人员可以围绕平台完成多方位的焊接操作，不需要频繁挪动工件调整位置。台面经过平整化处理，整体平面度控制在合理公差范围内，能够为工件提供稳定的水平基准，保证组对焊接时的形位公差符合工艺要求；钢制的台面材质可以耐受焊接过程中的飞溅烫伤、磕碰划伤，长期使用后如果出现局部损伤，也可以通过打磨修复恢复使用性能，整体使用寿命远高于普通的焊接作业台。在实际生产应用中，这类平台不仅可以用于手工电弧焊、气体保护焊等常规焊接作业的工件装夹，也可以作为小型构件组装、尺寸检测、划线定位的基准平台使用，一机多用能够有效提升车间工位的利用率，减少不同工序间工件转运的时间成本。框架式的下部结构也预留了充足的腿部空间，操作人员靠近台边作业时不会出现磕碰的问题，作业舒适度更好。
