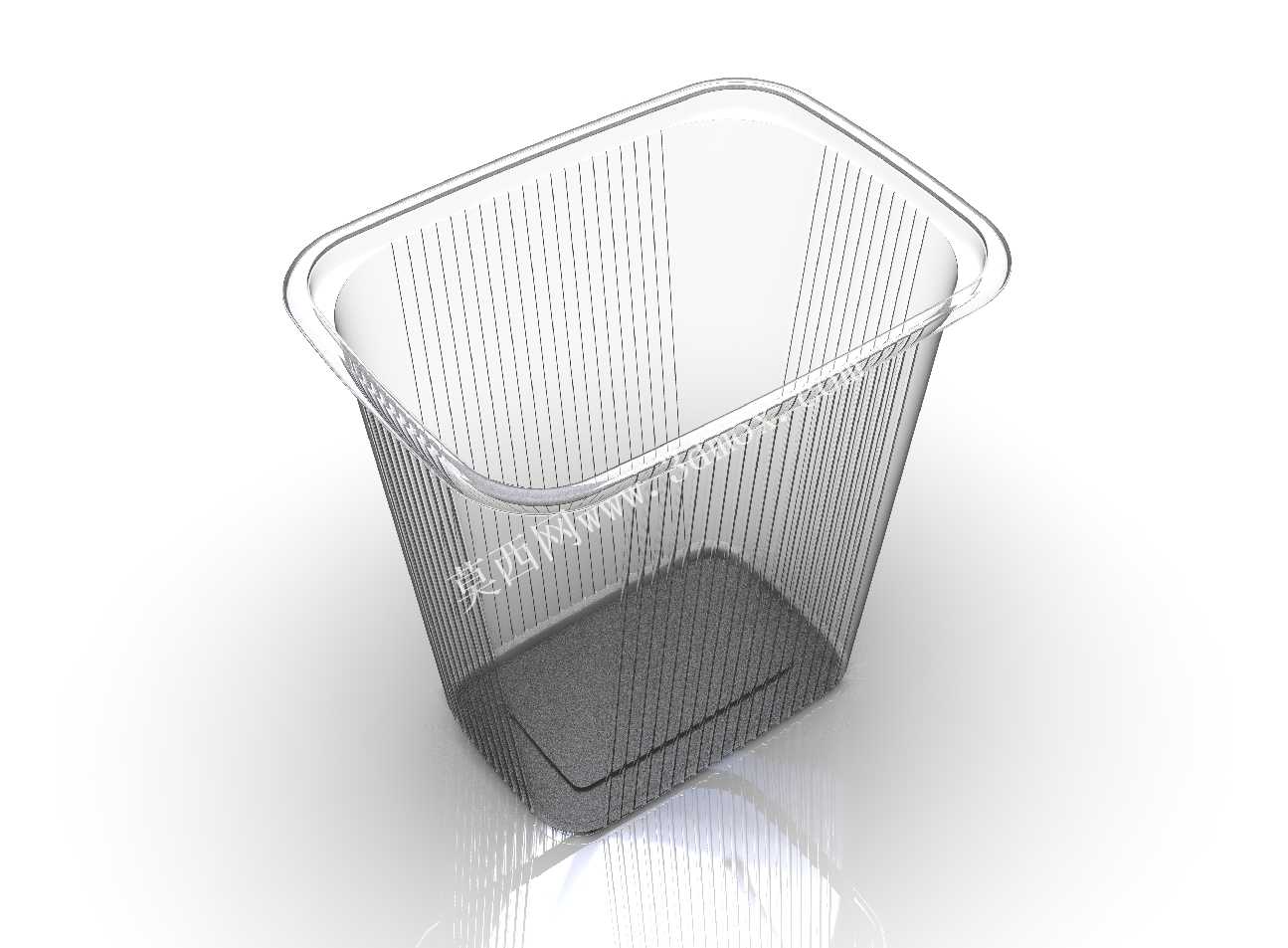

500ml塑料杯热成型生产模具结构

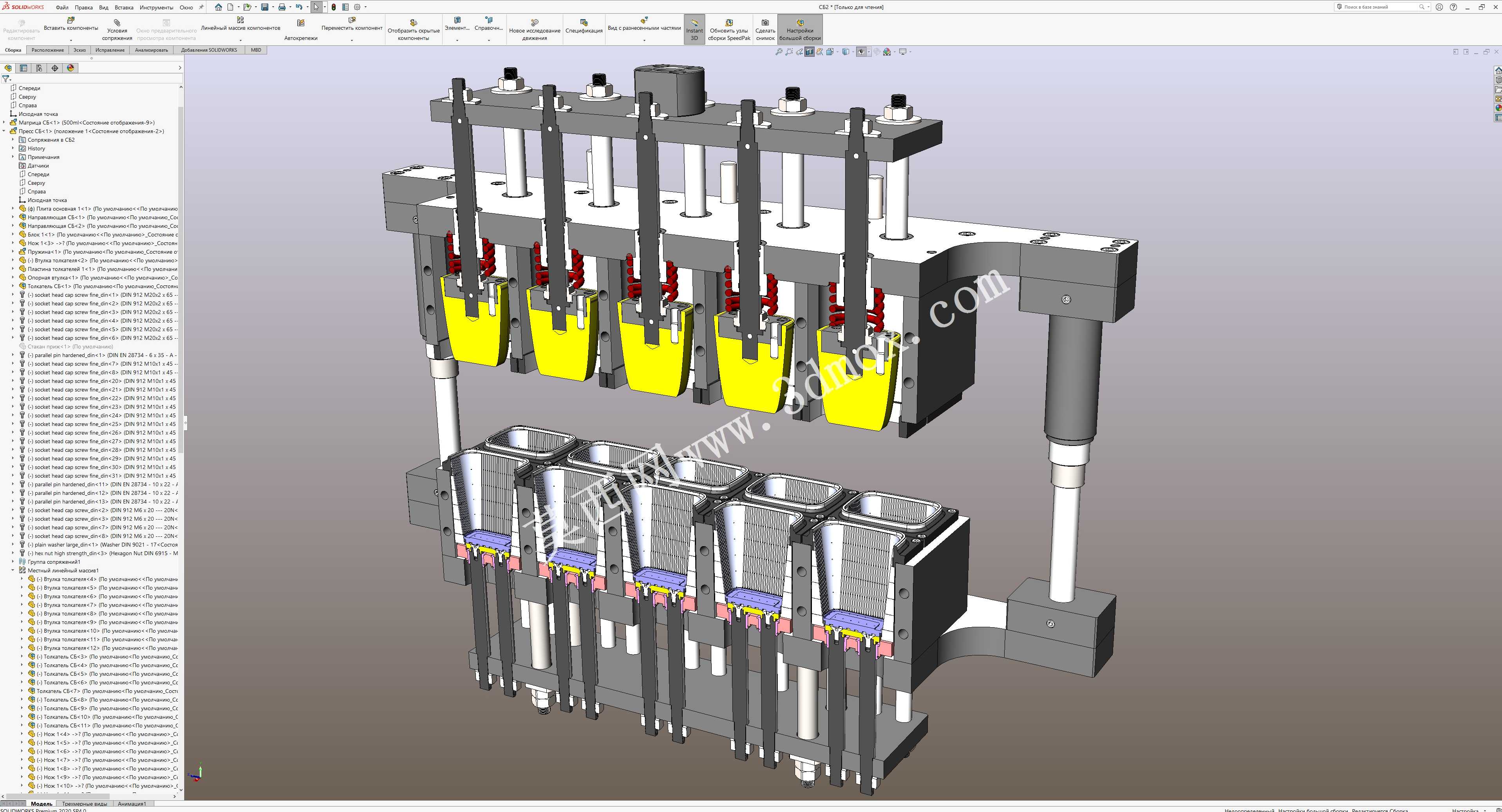

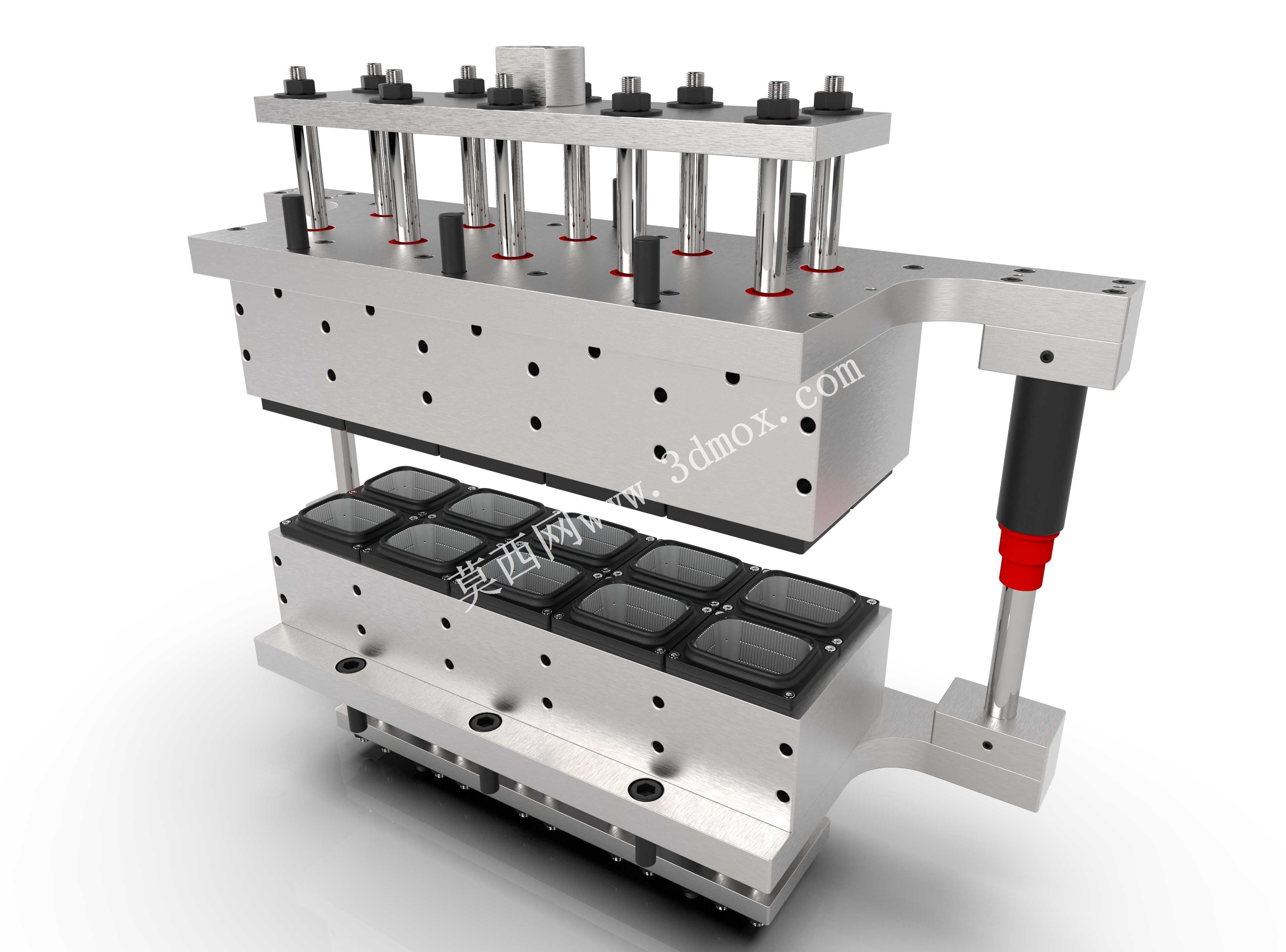

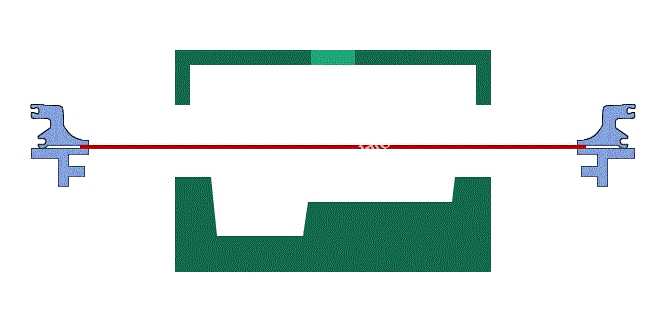

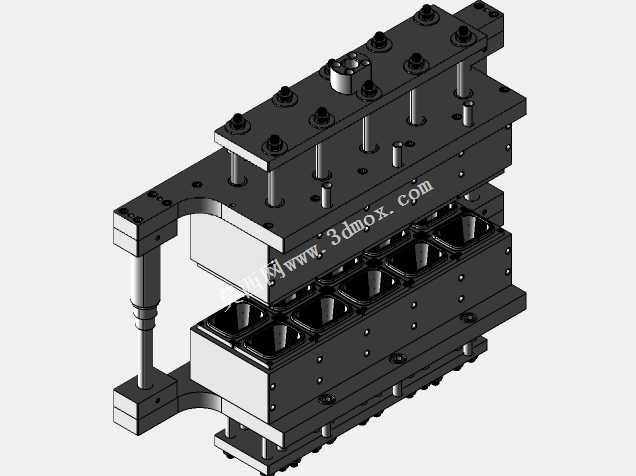

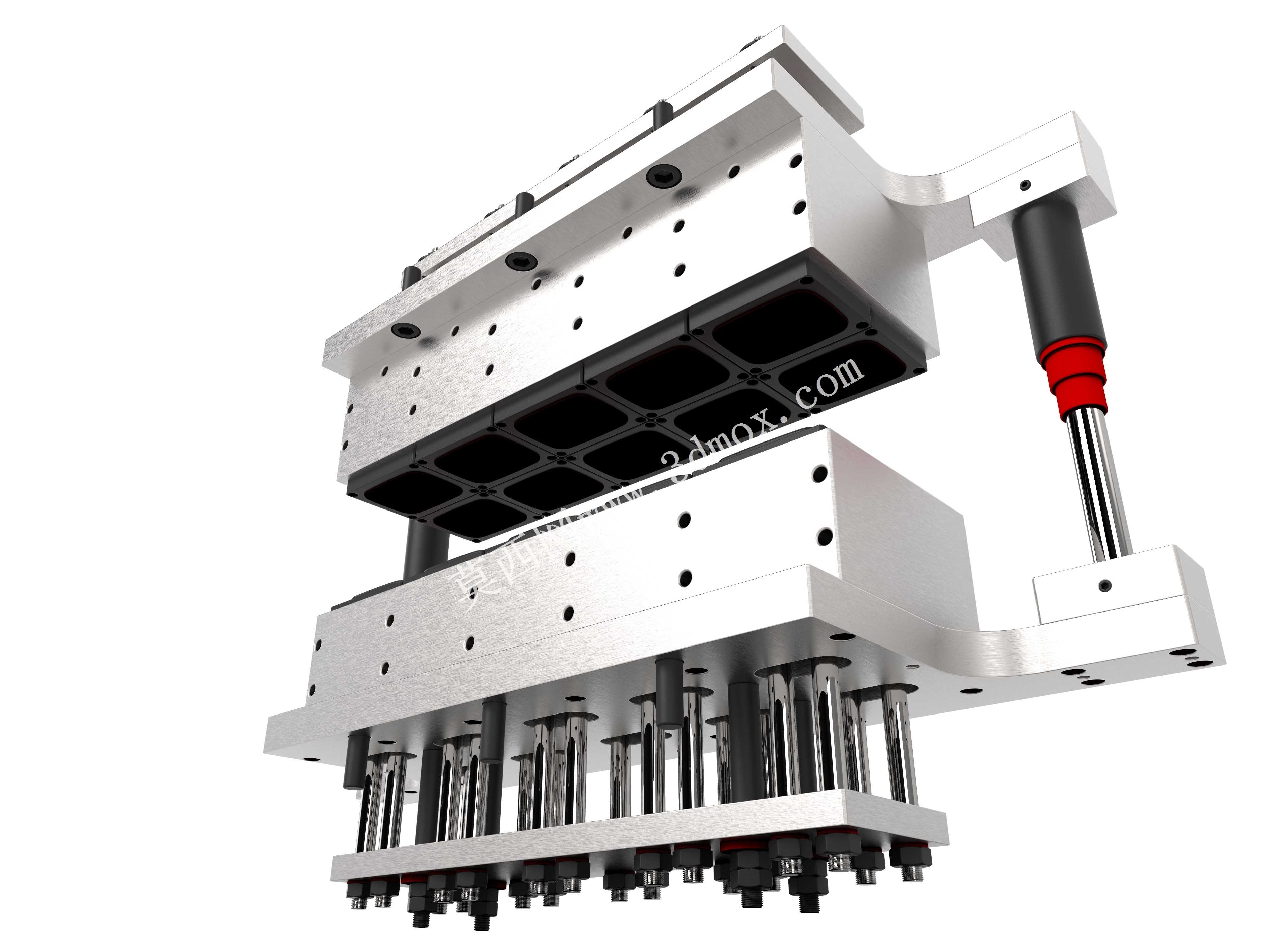

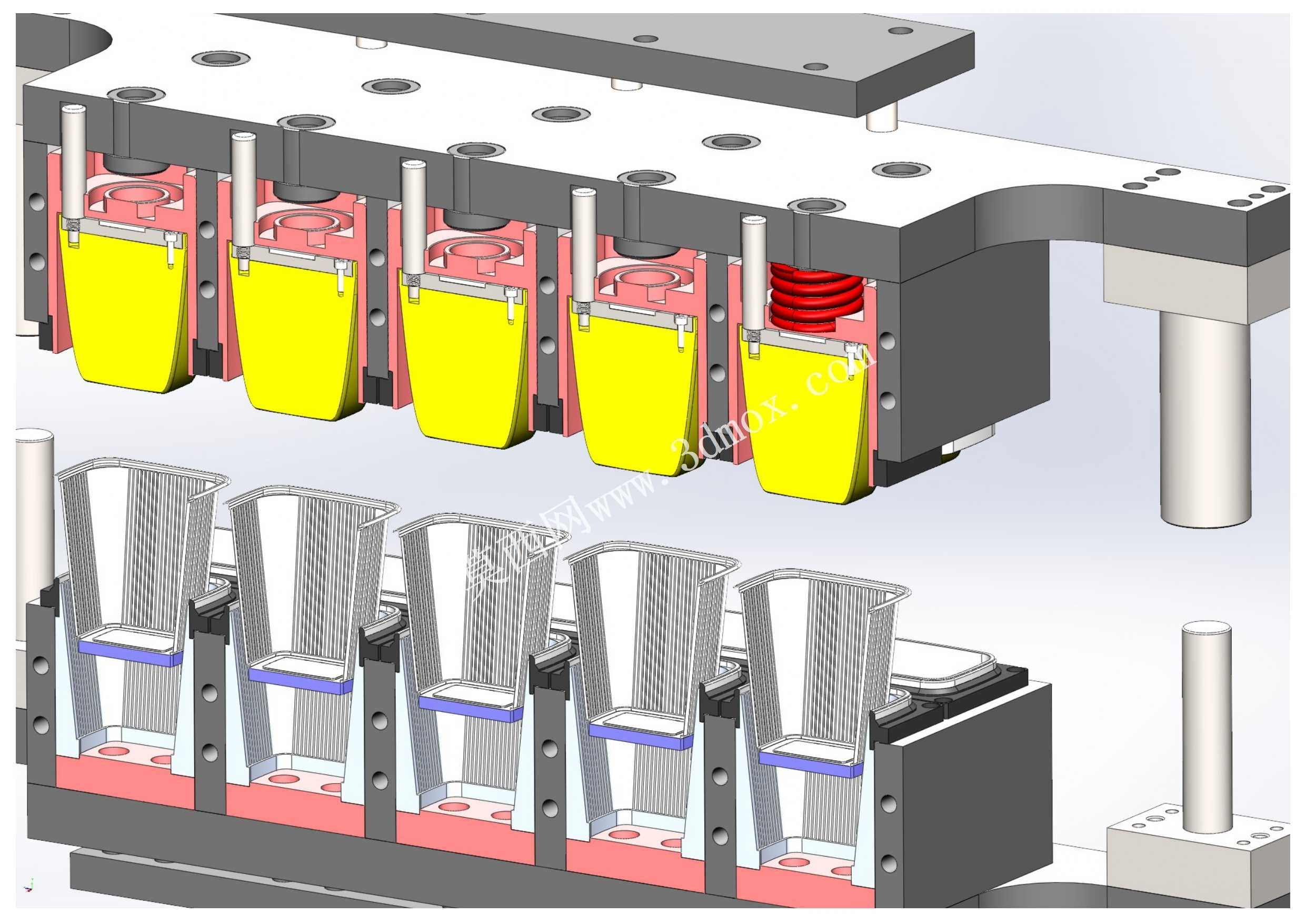

这套结构面向一次性餐饮包装领域的量产场景，适配食品级PP、PET片材的热成型加工需求，主要用于500ml规格塑料杯的连续化批量生产，可对接片材放卷、加热工位完成杯体的一次成型作业，在饮品包装、一次性餐饮耗材生产车间中，能够匹配常规幅宽的片材送料线，替代传统多工序分散加工的低效模式，大幅提升薄壁杯体的成型一致性。整套结构采用上下模分体式布局，上模集成了成型型腔阵列，型腔排布充分考虑片材利用率，单循环可完成多件杯体的同步成型，型腔表面做了抛光处理避免成型后杯壁出现粘模、拉伤问题，内部预留了均匀的气道布局，确保真空吸塑或气压成型时压力能够均匀覆盖每个型腔角落，让杯体壁厚偏差控制在合理区间，避免局部过薄导致的成品易破损问题。下模配套了对应的顶出与导向结构，两侧的导向柱搭配耐磨导套，能够保证上下模合模时的对位精度，避免合模错位导致的成型飞边、杯口不齐问题，导柱外侧配套的缓冲结构可以降低合模瞬间的冲击，延长整套结构的使用寿命。下模的顶出阵列对应每个型腔的中心位置，成型完成后可同步将所有成品平稳顶出，避免顶出力不均导致的杯体变形，适配自动化取料机械手的取料节拍，无需人工手动取件即可衔接后续的切边、堆叠工序。设计过程中充分考虑了安装适配性，上下模的安装基准面做了统一的公差控制，模架周边预留了标准的安装螺孔与定位销孔，可直接固定在常规热成型设备的安装工位上，不需要额外做转接板加工，模架的整体宽度、开合行程都匹配市面主流的热成型设备参数，不会出现安装干涉、行程不足无法合模的问题。气道接口设置在模架侧方的统一位置，方便快速对接设备的真空气路与冷却水路，水路布局环绕每个成型型腔，能够在成型后快速带走模温，缩短成型冷却周期，提升单小时的生产产能。整套结构的受力部件都做了加强处理，模架主体采用高强度钢材加工，能够承受长时间连续开合模的交变载荷，不会出现模架变形导致的精度丢失问题，日常维护时只需定期检查导套润滑情况、清理气道内的物料残留即可，不需要复杂的拆解保养，能够适配车间两班倒的连续生产节奏，成型出的杯体杯口平整、壁厚均匀，可直接对接后续的印刷、充填工序，满足食品包装的卫生与精度要求。
