简易涡轮泵结构设计三维数模

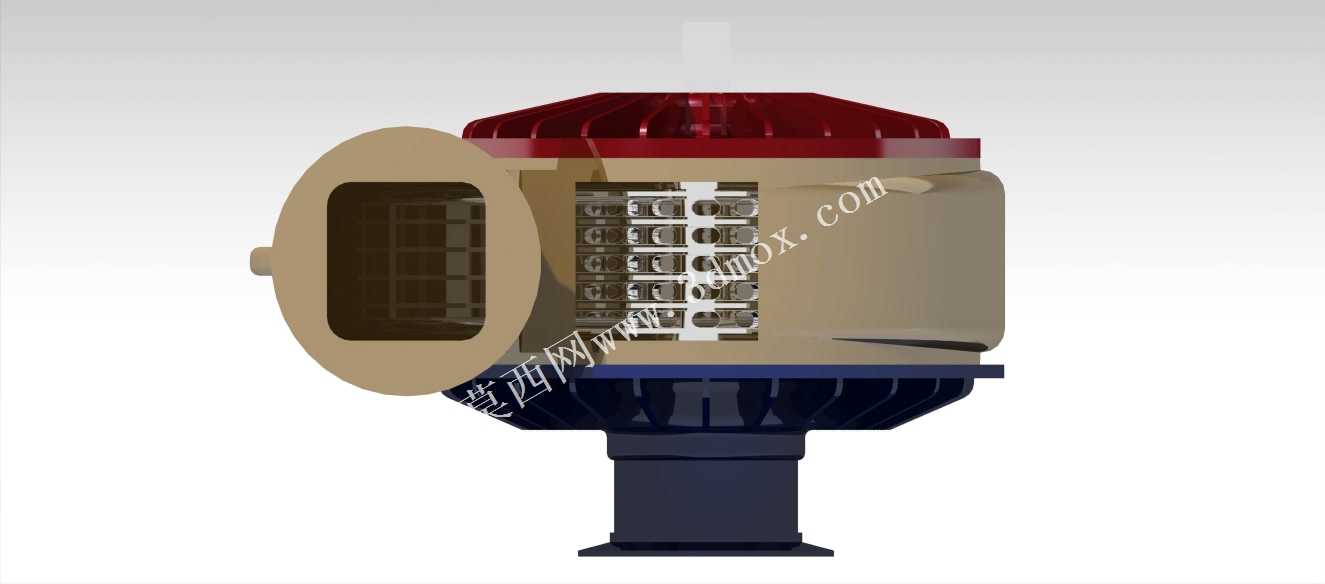

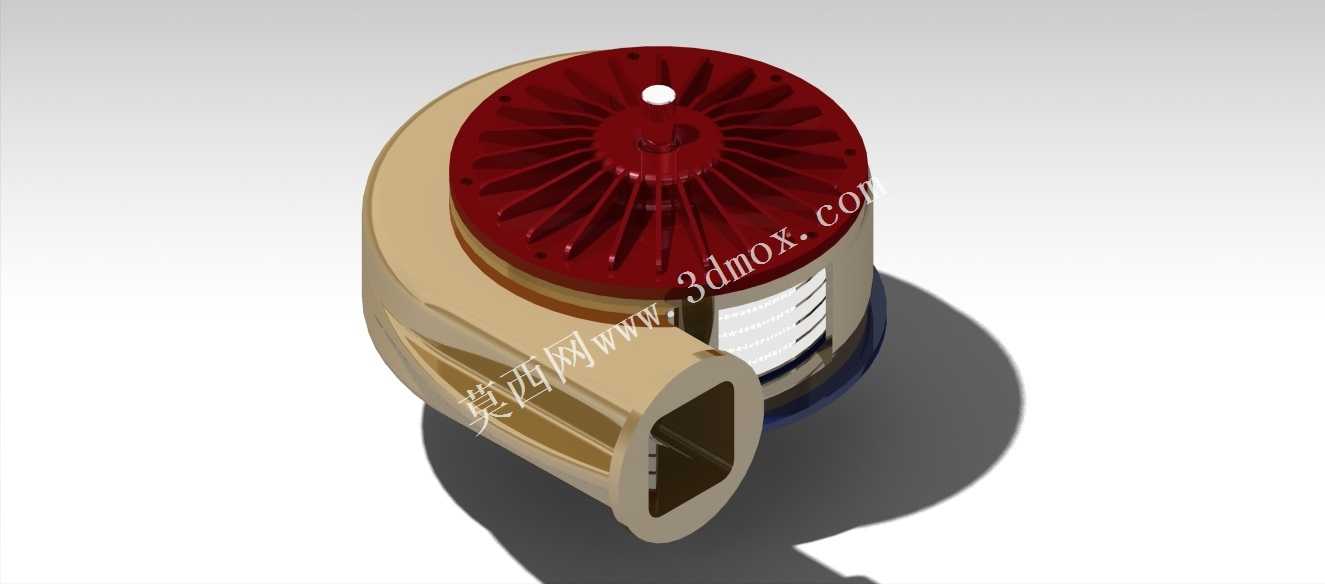

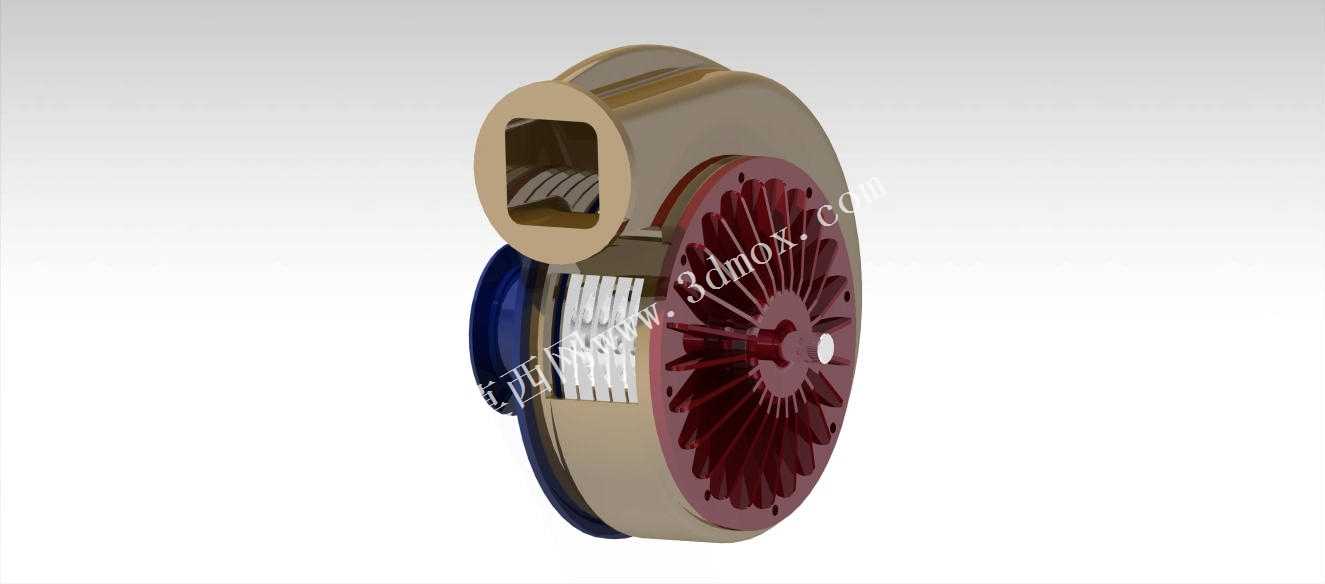

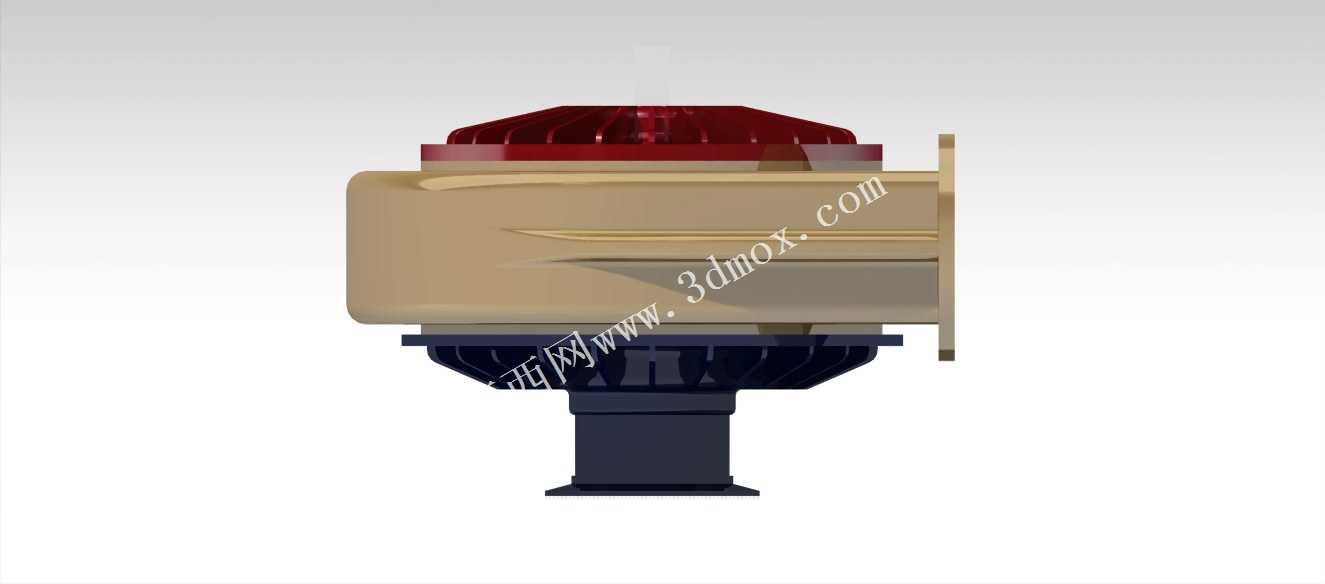

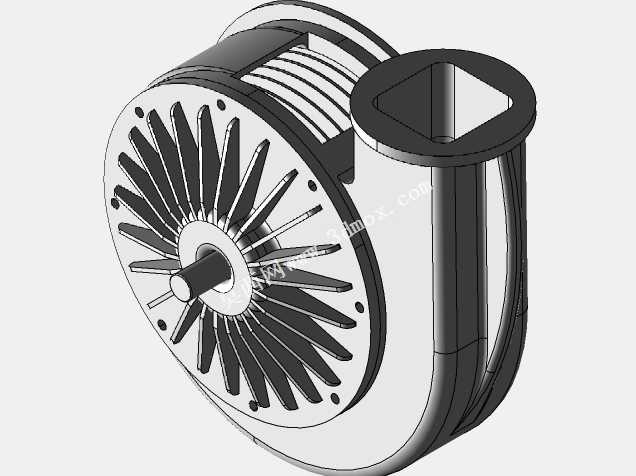

涡轮泵作为流体输送系统中的核心动力部件，广泛应用在航空航天燃油供给、汽车冷却循环、工业流体增压、小型设备散热回路等场景中，依靠叶轮高速旋转产生的离心力完成流体的动能与压力能转换，实现低压侧流体向高压侧的稳定输送，适配清洁流体、低粘度油料等多种介质的输送需求，在对输送压力、流量稳定性有一定要求的紧凑安装场景中有着不可替代的作用。这款涡轮泵的设计围绕紧凑化、轻量化的核心思路展开，整体采用侧进周出的流道布局，进水接口为方形法兰结构，能够直接对接同规格的方形管路，减少管路转接带来的流阻损失与安装空间占用，泵壳采用蜗壳式流道设计，流道截面顺着叶轮旋转方向逐步扩大，能够顺畅将叶轮甩出的高速流体收集导流，降低流体在泵壳内部的湍流损耗，提升整体的水力效率。叶轮采用径向直叶片搭配中心导流锥的结构，叶片均匀分布在轮盘表面，中心导流锥能够引导进入泵腔的流体均匀流向各个叶片通道，避免入口处出现流体旋流、气蚀的问题，提升泵在高转速工况下的运行稳定性。泵体侧面设置有密封端盖结构，端盖与泵壳之间预留了密封件安装槽位，能够适配橡胶密封圈或者机械密封结构，防止泵腔内部的流体出现泄漏，同时端盖通过周向均匀布置的连接位与泵壳固定，方便后期拆解维护叶轮与密封组件。在安装边界上，这款涡轮泵整体为类圆形盘式结构，轴向厚度较薄，能够直接贴装在设备的安装壁面上，进水接口朝向侧方伸出，出水接口顺着蜗壳切线方向布置，安装时不需要额外预留过大的管路转弯空间，整体占用空间远小于同流量规格的卧式离心泵，非常适合在空间紧凑的设备内部集成使用。设计过程中重点优化了泵壳与叶轮的配合间隙，将间隙控制在合理范围内，既避免间隙过大导致的流体回流损失，也防止间隙过小出现叶轮与泵壳的刮擦问题，同时叶轮与泵壳的同轴度定位结构做了简化设计，降低加工与装配的难度，不需要复杂的专用工装就能够完成整泵的组装。目前这款结构预留了轴承与螺钉的安装位，后续补充标准件后就可以完成整泵的装配验证，能够直接用于小型流体循环系统的原理验证、教学演示或者小型设备的配套动力单元开发，整体结构简单可靠，加工难度低，适合小批量定制化场景的使用需求。
