龙门式桁架铝型材真空移栽机械手

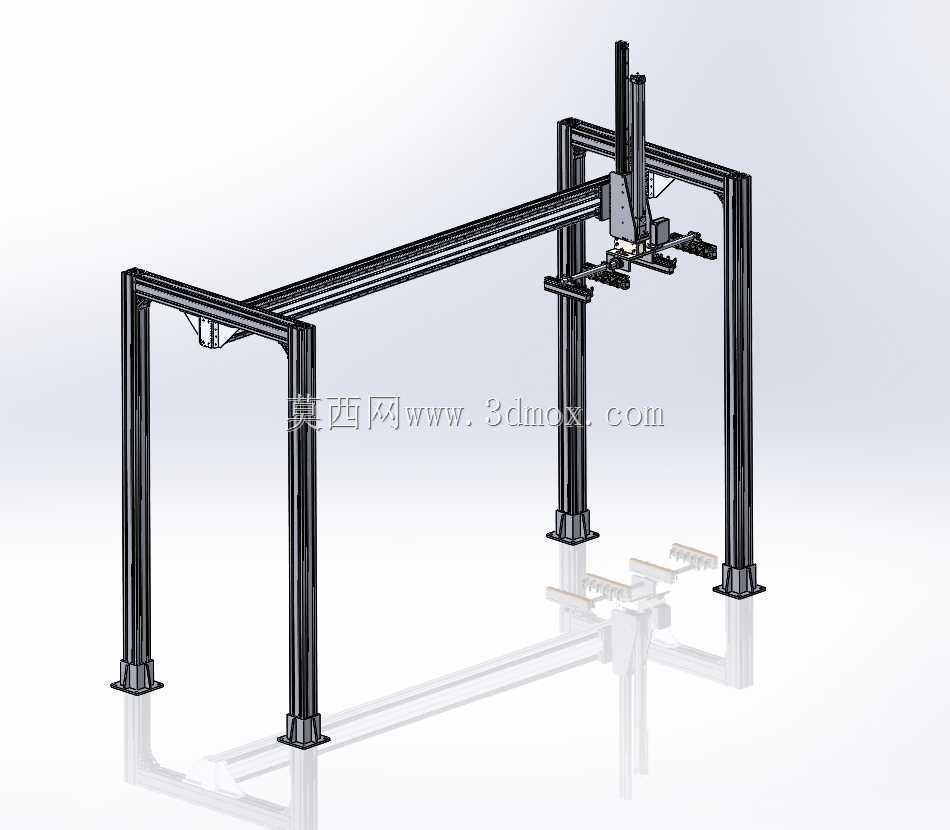

这款龙门式桁架移栽设备，主要面向车间内大跨度范围内的物料自动化转运场景，常见于板材加工、光伏组件生产、家电钣金制造、仓储物流分拣等产线环节，可替代人工完成跨工位的重型工件上下料、工序间转移动作，适配平面内长距离的物料输送需求，相比关节型机器人拥有更大的作业覆盖范围，且安装不占用地面工位的操作空间，能充分利用车间上部的立体空间完成作业流程。设备采用龙门式框架结构作为承载主体，四根立式支撑柱通过地脚螺栓与地面基础固定，横向主梁与纵向横梁均采用工业铝型材拼接搭建，兼顾结构刚性与组装便捷性，可根据现场实际的工位布局调整横梁的跨度与行程长度，适配不同车间的安装边界条件。设备的执行端搭载真空吸附抓取机构，通过真空发生器产生负压配合吸盘组完成工件拾取，可适配表面平整的板材、壳体类工件，抓取过程不会对工件表面造成夹伤或压痕，尤其适合表面质量要求较高的钣金、玻璃、复合板材类物料的搬运作业。横向与纵向移动轴均采用直线导轨搭配齿轮齿条传动结构，配合伺服驱动系统实现平稳的高速移动，可根据产线节拍需求调整运行速度与定位精度，垂直升降轴可完成不同高度工位的物料取放，适配不同高度的机床、料架、输送线的对接需求。设计过程中优先考虑了结构的模块化特性，支撑柱、横梁、驱动模组、抓取端均采用标准化接口设计，可根据实际负载需求更换不同规格的铝型材截面、驱动电机功率以及吸盘组数量，无需对整体框架做大规模改动即可完成适配。安装时需保证四根支撑柱的安装平面水平度误差控制在允许范围内，避免横梁运行过程中出现卡滞或偏磨问题，主梁的跨度可根据现场两个工位之间的最大距离定制，纵向行程可覆盖产线一侧多个并排工位的作业范围，垂直升降行程可根据工位的高度差与物料堆叠高度确定，整体设备的运行轨迹可通过控制系统提前编程设定，可适配多品种小批量的柔性生产需求，也可接入工厂的MES系统实现产线的全流程自动化调度，有效降低人工搬运的劳动强度，减少产线上下料环节的人工配置，提升整线的生产运行效率，同时避免人工搬运过程中可能出现的工件磕碰、人员砸伤等安全隐患。
