车床转盘配套滚动风扇集管滚轮组件

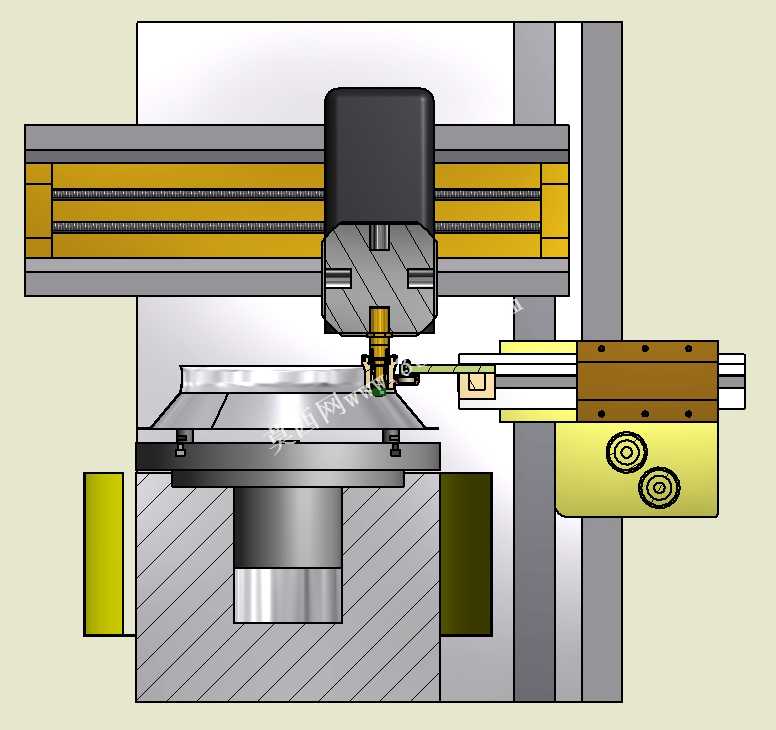

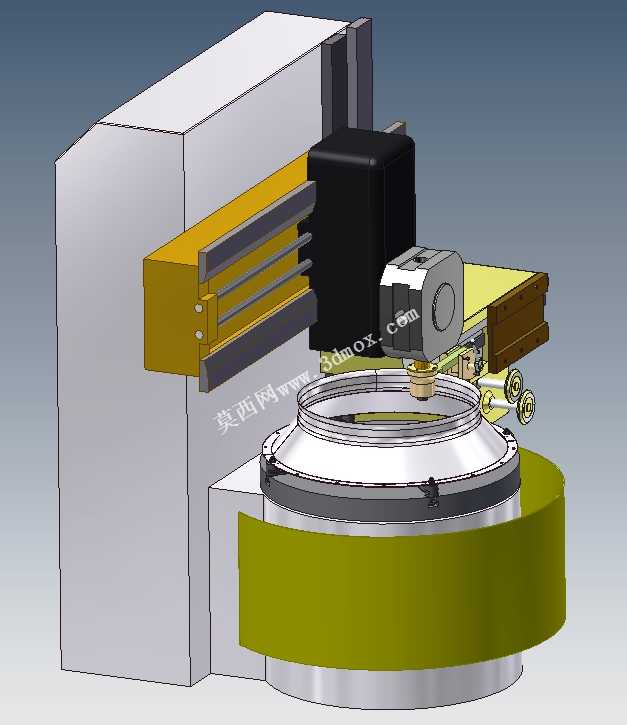

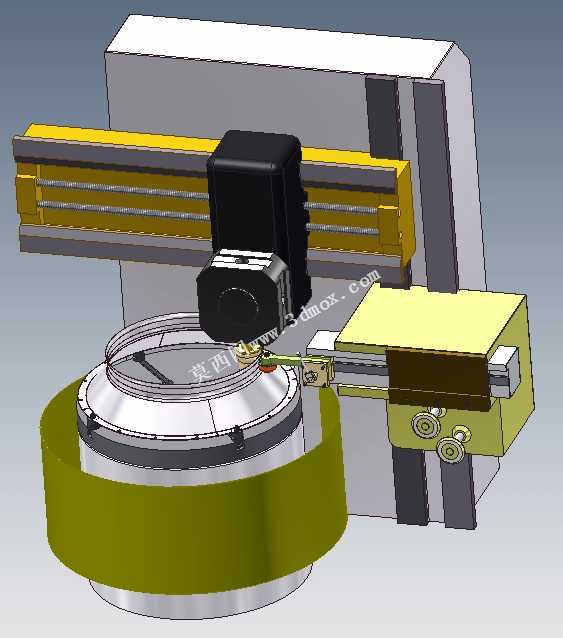

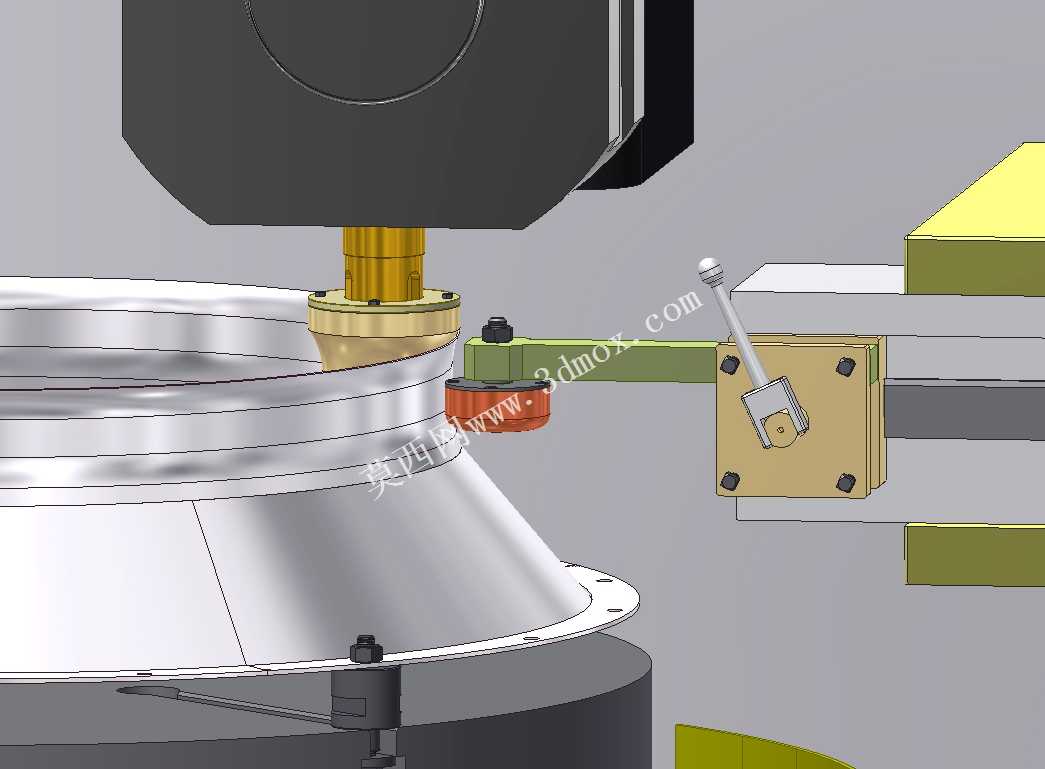

该滚轮组件主要适配1512型车床转盘的锥面作业场景，服务于航空发动机、大型通风设备制造领域的风扇部件加工工序，核心作用是在风扇扇毂的车削、修磨加工过程中，为集管结构提供稳定的滚动支撑与精准的进给导向，避免加工过程中扇毂薄壁部位因受力不均产生形变，保障扇毂端面与锥面的形位公差满足设计要求。从实际应用场景来看，该组件安装在车床的横向进给滑台旁侧，作业时滚轮贴合风扇集管的外锥面，随车床转盘的转动同步滚动，既能够抵消车刀切削时产生的径向振颤，也可以为集管的周向转动提供辅助支撑，降低车床卡盘的单侧受力负荷，延长卡盘与主轴轴承的使用寿命。产品功能设计上，滚轮采用高硬度耐磨合金材质制作，接触表面做了镜面抛光处理，避免滚动过程中刮伤集管的加工表面；滚轮的连接摆臂带有自适应角度调节结构，能够适配不同锥度的集管加工需求，摆臂与滑台的连接部位设置了预紧调节旋钮，可根据加工材质的硬度调整滚轮的贴合力，兼顾支撑刚性与接触柔性。整套组件的安装边界与车床原有滑台的安装孔位完全匹配，无需对车床本体做二次改造即可完成装配，滚轮的径向跳动公差控制在0.02mm以内，轴向窜动公差不超过0.015mm，能够满足高精度风扇部件的加工精度要求。设计思路上，整套结构优先考虑了加工场景的实用性，摒弃了冗余的复杂结构，所有易磨损部件都采用快拆式设计，现场更换滚轮无需拆解整套滑台结构，能够大幅降低设备维护的停机时间；摆臂的受力部位做了加强筋结构处理，在保证整体结构轻量化的同时，提升了组件的抗冲击能力，即使在大进给量的粗加工工况下，也不会出现摆臂形变导致的支撑偏移问题。组件整体外形紧凑，安装后不会干涉车刀的正常进给行程，也不会遮挡操作人员的加工观察视线，适配常规卧式车床的作业空间要求，可直接配套原有加工流程使用，无需调整现有加工工艺参数。
