乘用车麦弗逊式前悬架带车轮总成结构

项目分类:汽车 发布时间:2021-04-09 ID:127492

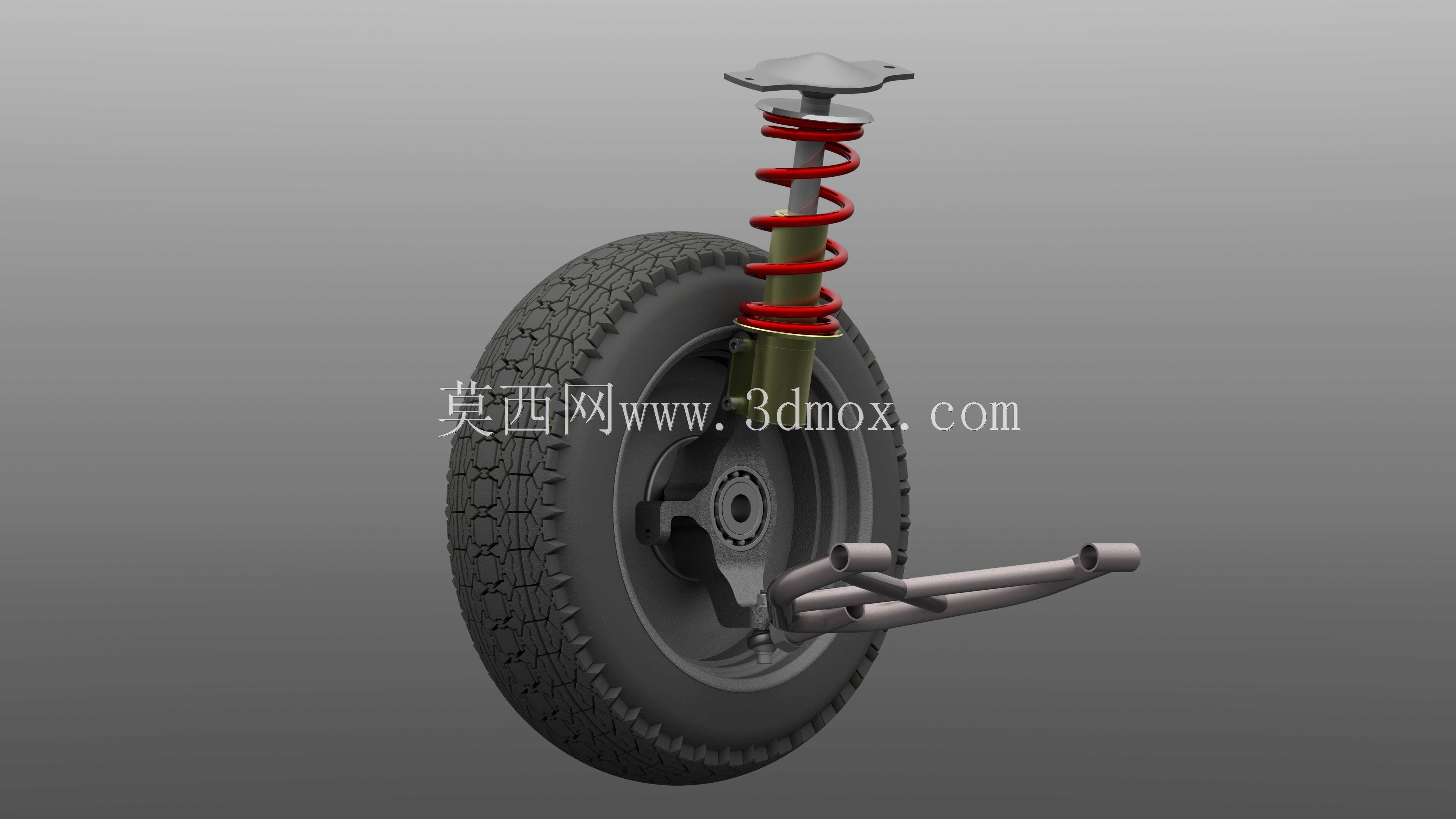

  • 乘用车麦弗逊式前悬架带车轮总成结构

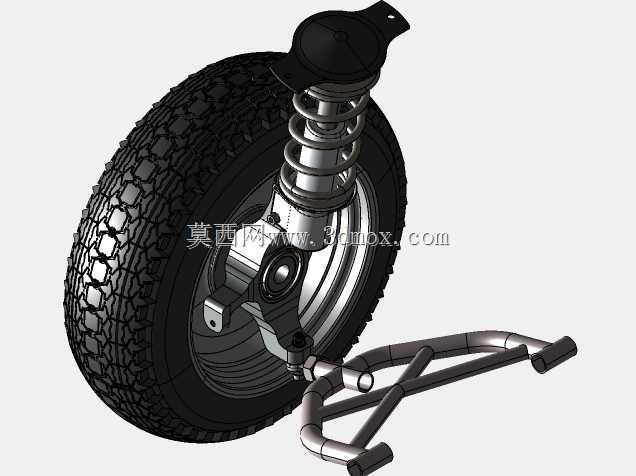

  • 乘用车麦弗逊式前悬架带车轮总成结构

该结构是当前前置前驱乘用车最为主流的前悬配置方案,广泛应用于A级到B级家用轿车、城市SUV以及小型新能源车型的前桥承载系统中,相比双叉臂、多连杆等独立悬架结构,麦弗逊式布局拥有更小的横向占用空间,能够给动力总成、前舱电控部件以及转向机构留出充足的布置余量,同时兼顾制造成本与驾乘舒适性的平衡,是民用乘用车型底盘开发中的首选前悬结构。从实际用途来看,这套总成承担了前轮与车身之间的全部力传递作用,行驶过程中路面传递的垂直冲击会先经轮胎初步缓冲后,传递至转向节,再由螺旋弹簧与减震器协同完成震动的过滤与衰减,而下方的横向控制臂则负责约束车轮的纵向与横向位移,保证车轮在跳动过程中始终保持合理的定位参数,避免出现轮胎异常磨损、转向跑偏等问题,同时减震器顶端的上座集成了平面轴承结构,可配合转向拉杆完成前轮的转向动作,实现承载、减震、转向三大核心功能的集成。在功能特性上,该结构将减震器作为转向主销的一部分,省去了传统独立悬架的上控制臂结构,整体重量更轻,簧下质量的降低能够有效提升轮胎的贴地性能,在经过颠簸路面时车轮可以更快回弹贴合路面,提升行驶抓地力;螺旋弹簧采用变节距设计,在小幅震动时提供较软的刚度过滤细碎颠簸,在大幅压缩时刚度逐步提升抑制侧倾与点头,匹配的筒式减震器采用双向阻尼设计,拉伸与压缩行程均有对应的阻尼阀系匹配,避免多余的余震传递到车厢内部。设计过程中首先需要确定主销内倾、后倾以及车轮外倾的核心定位参数,保证转向回正力矩与行驶稳定性的平衡,同时要校核车轮上下跳动极限行程下,减震器、弹簧与轮辋、翼子板之间的安全间隙,避免极限工况下出现运动干涉;下方的L型控制臂通过两个衬套与副车架连接,衬套的刚度经过多轮调校,兼顾纵向冲击的柔度与横向支撑的刚性,转向节采用球铰与控制臂连接,保证转向动作的顺畅无卡滞。安装边界方面,减震器顶端通过三个螺栓固定在车身前围的减震塔座上,安装面的平面度公差控制在0.1mm以内,避免装配后出现附加应力;控制臂的两个安装点分别对应副车架的前后安装位,球铰销与转向节的连接采用锥面配合保证连接刚性,车轮端的轮毂轴承安装位采用标准的乘用车轮毂配合尺寸,可适配15-18寸区间的常规乘用车型轮辋,整体安装点的位置公差经过严格校核,可直接作为同级别车型前悬开发的参考结构,在整车总布置阶段可快速完成底盘硬点的匹配,缩短底盘开发的前期验证周期。
