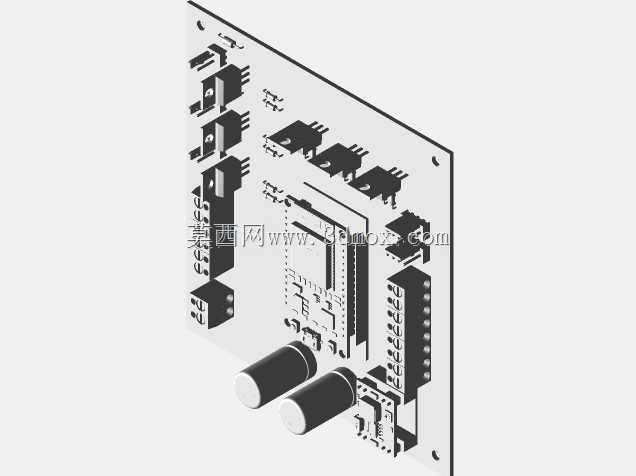

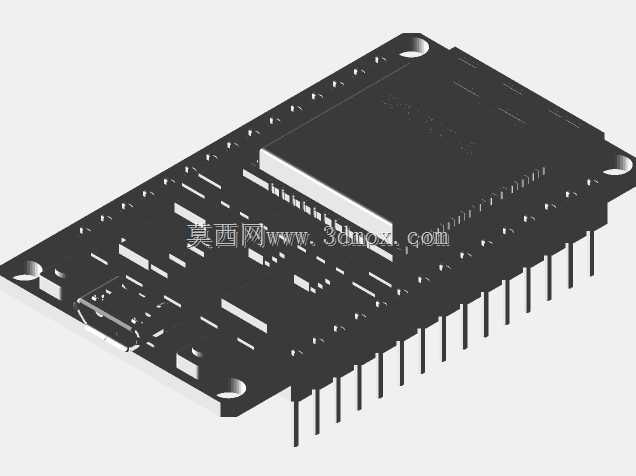

ESP32微控制器WLAN开发转接电路板

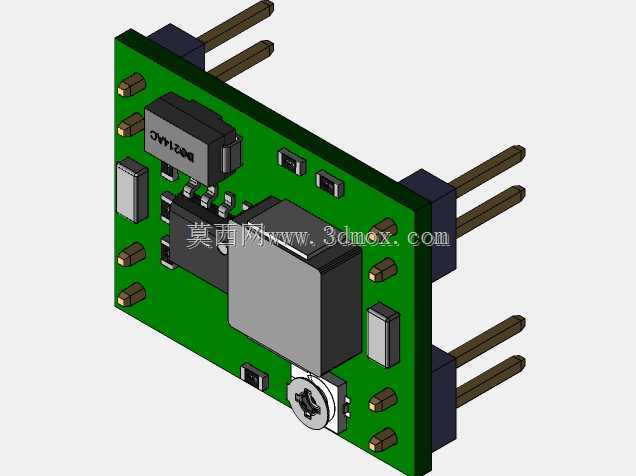

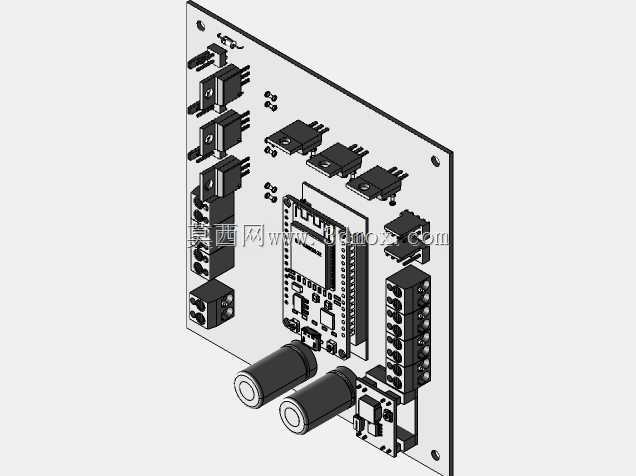

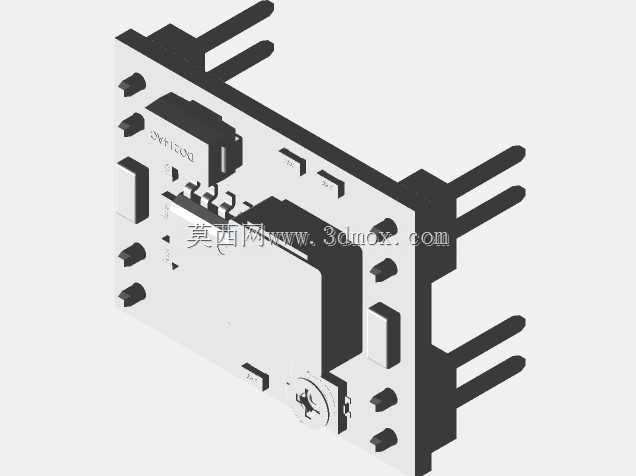

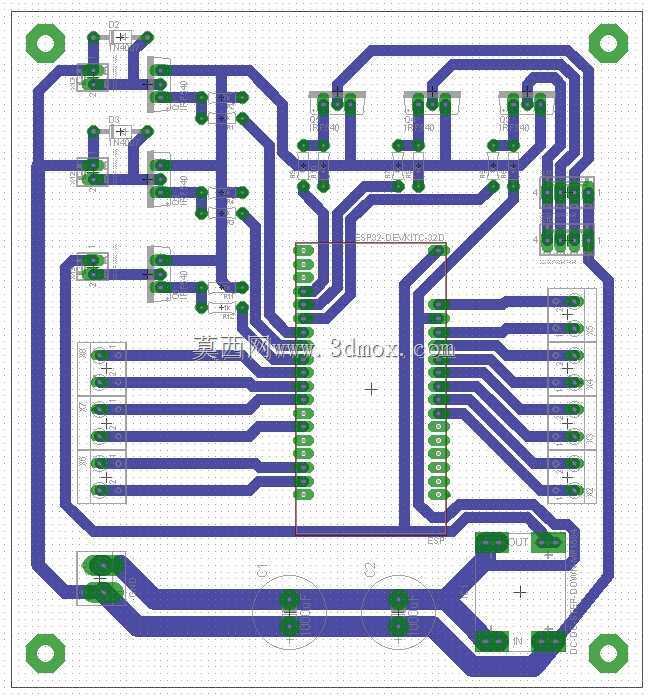

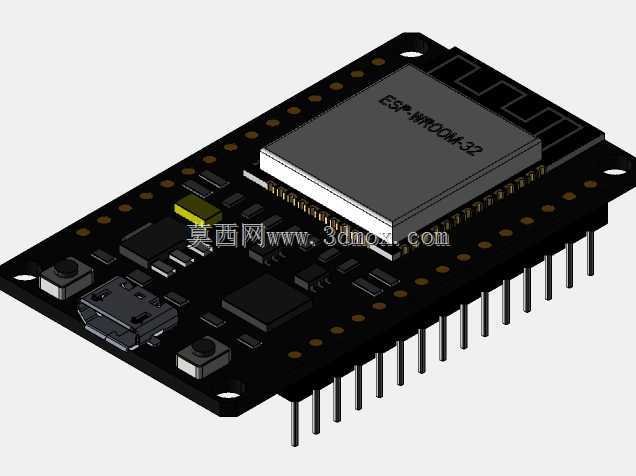

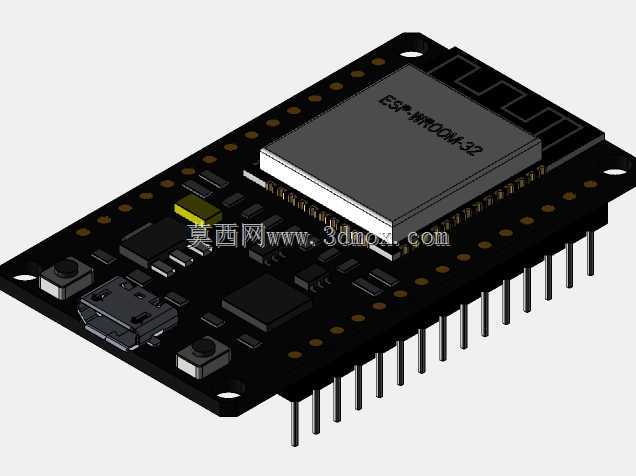

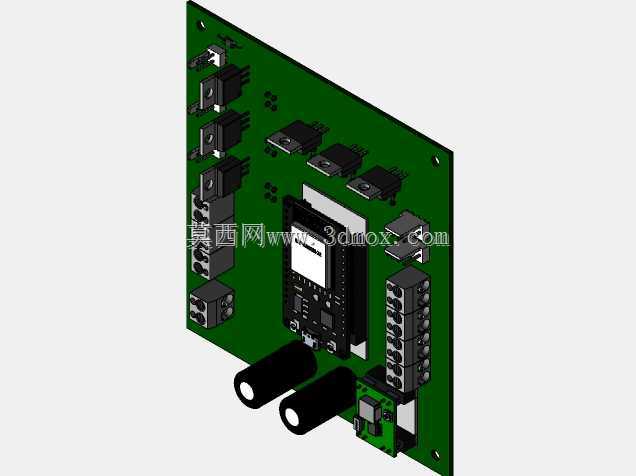

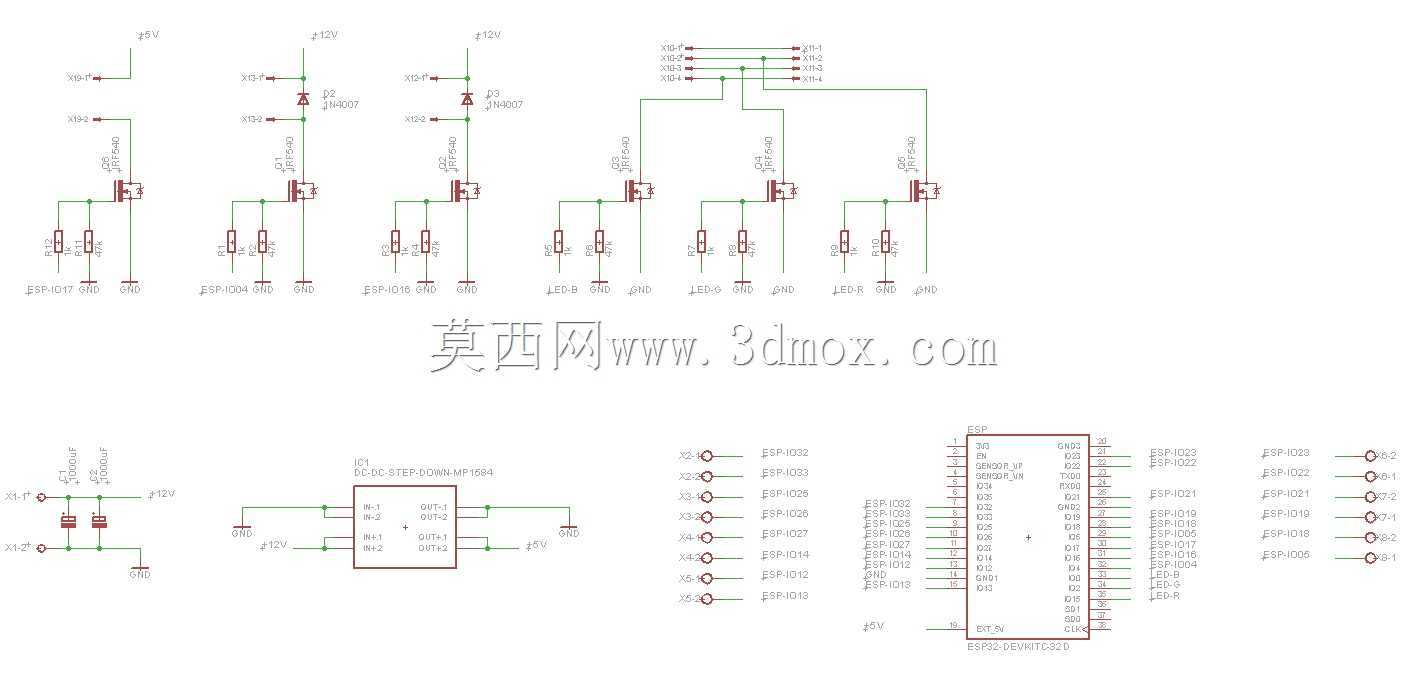

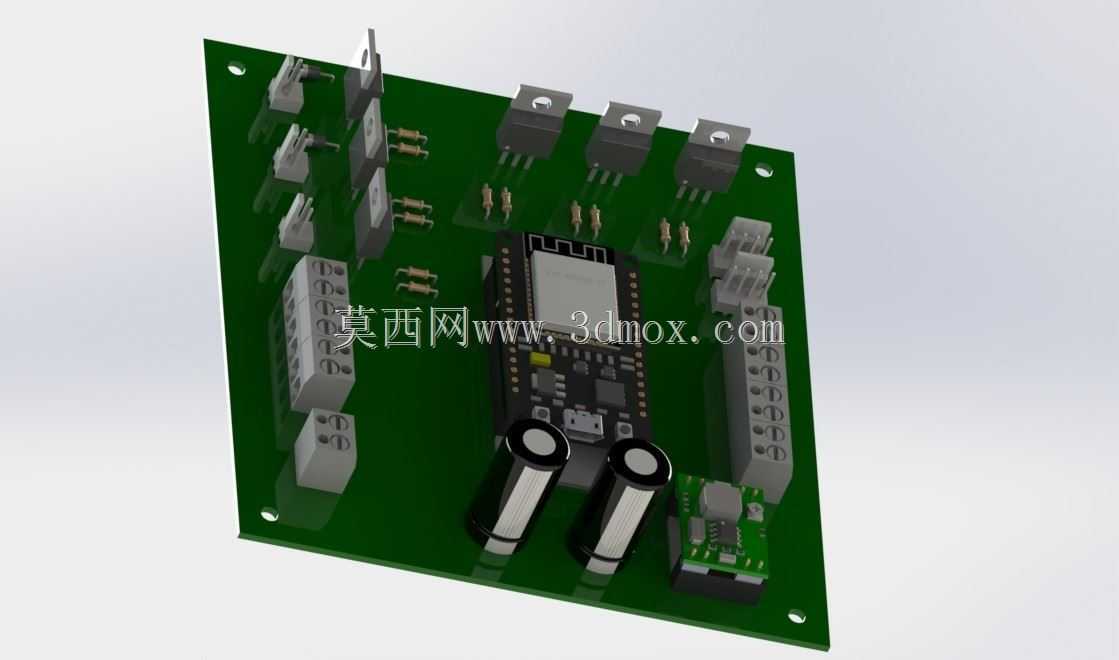

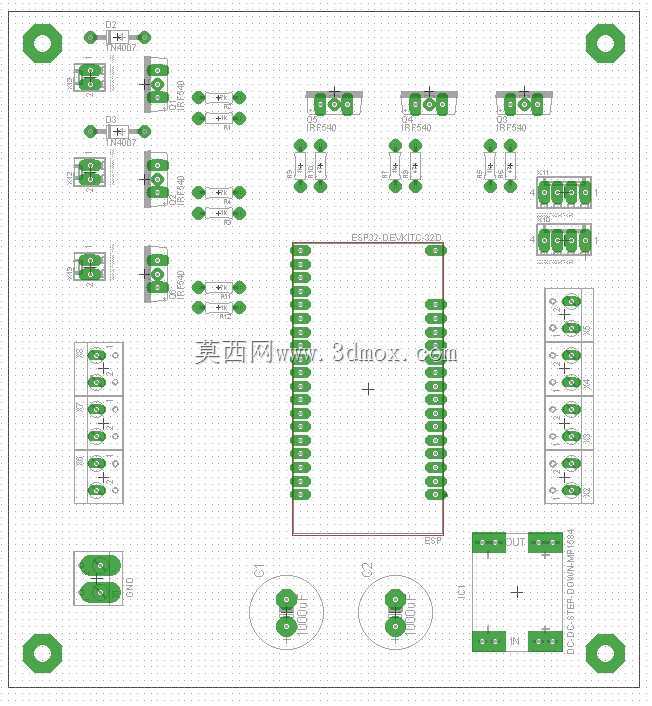

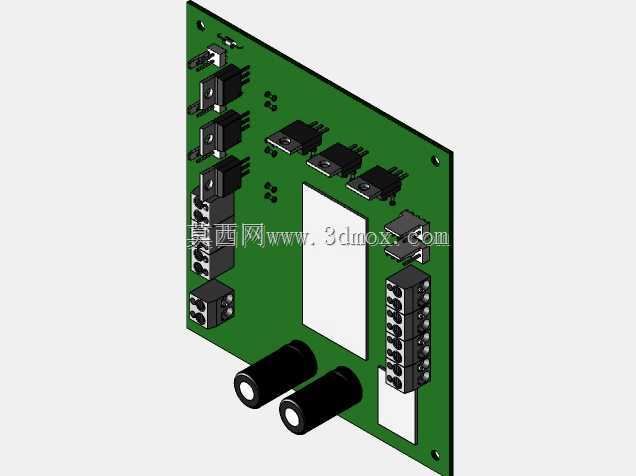

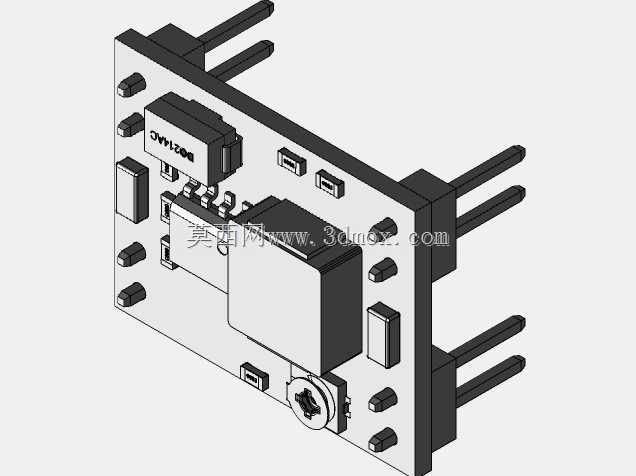

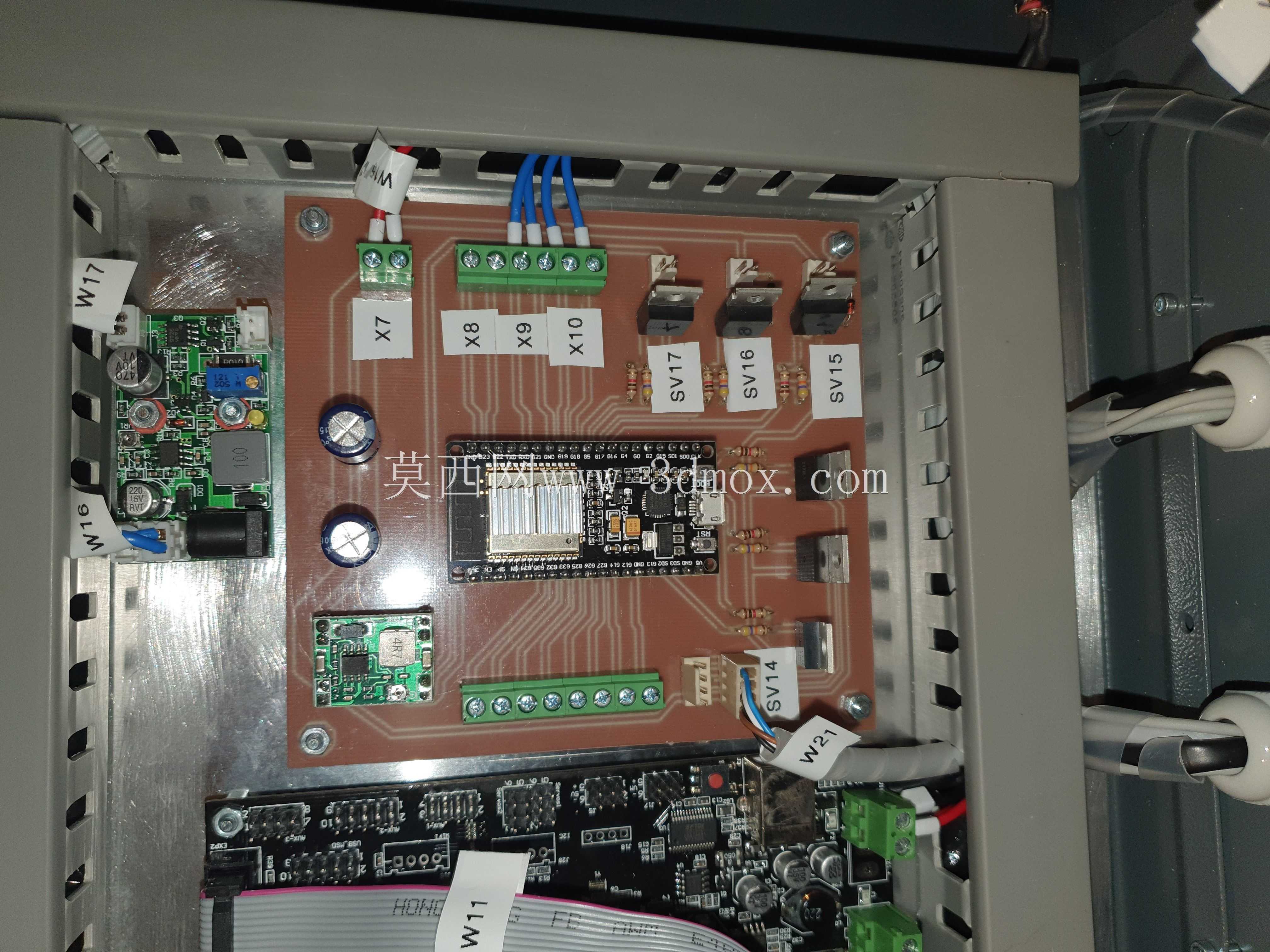

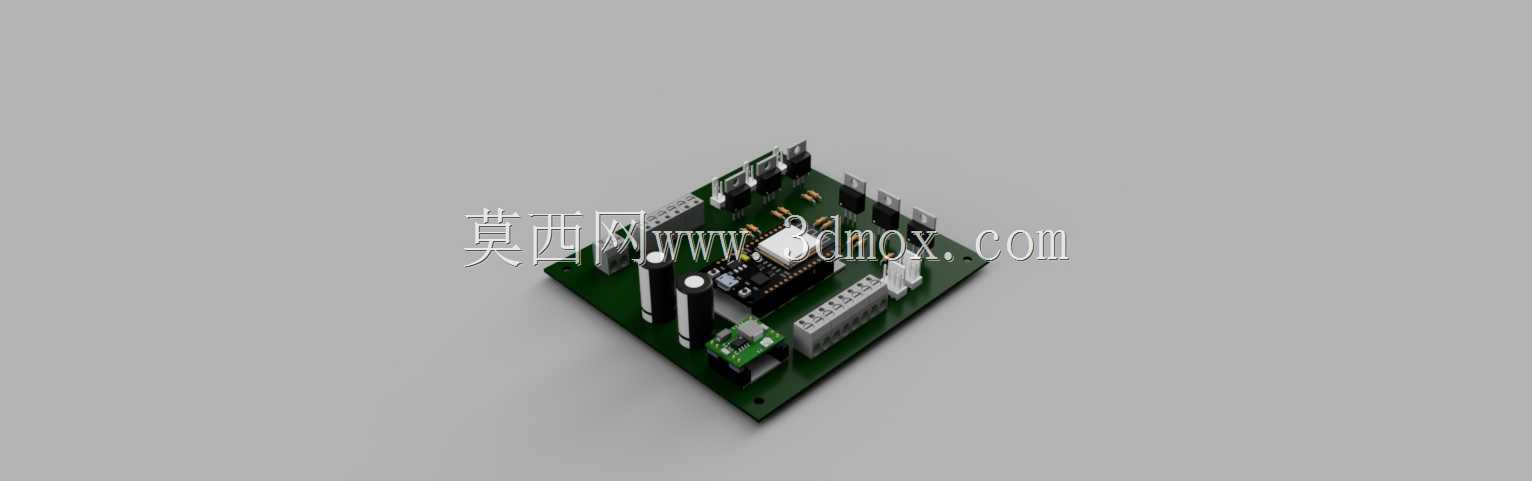

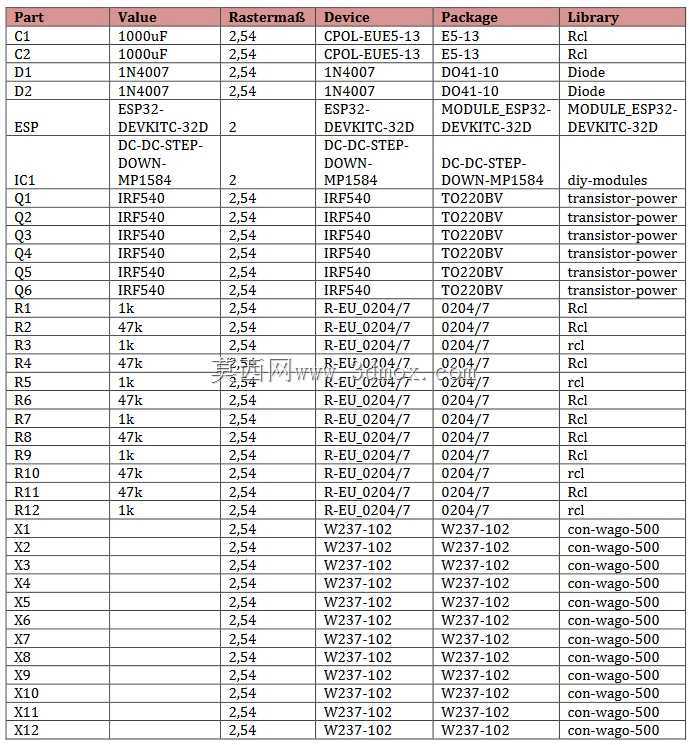

这款转接电路板主要面向嵌入式开发、小型智能硬件搭建、物联网终端原型制作场景，专为ESP32系列MCU模块的WLAN开发应用设计，可解决开发过程中外设接线杂乱、供电不稳定、接口不匹配的常见痛点，适配学生课程设计、创客项目开发、小型智能设备前期验证等多种使用需求。在实际用途上，它可作为ESP32核心模块与外部传感器、LED负载、动力组件之间的连接枢纽，既能够为核心模块提供稳定的供电转换，也可统一规整各类外设的接线端口，降低开发过程中的接线错误率，提升原型搭建的效率。功能特性方面，板载直流降压转换单元，可支持6-20V宽范围直流电压输入，适配常见的直流电源、锂电池组等多种供电来源；板上共设置6个MOSFET管控通道，其中2个搭配自由旋转二极管做电压尖峰抑制，可直接对接功率稍大的电动机类负载，有效抵消电机启停、换向过程中产生的反向电压尖峰，避免核心模块被浪涌电压击穿；剩余3个MOSFET通道专门针对LED类负载做了驱动优化，通过板载4针JST连接器直接引出，无需额外外接驱动模块即可实现LED灯带、指示灯组的通断与调光控制；其余输入输出端口统一采用螺丝接线端子引出，可直接对接各类传感器、小功率功能外设，接线牢固不易松脱，适合需要频繁调整外设连接的开发场景。若使用场景中存在高压输入风险，还可在输入侧加装二极管或光耦器件，实现约0.7V的压降钳位，进一步提升电路运行的安全性。设计思路上，整体以实用性为核心导向，在有限的板卡面积内合理排布供电单元、核心模块座、MOSFET驱动组、接线端子与电容滤波组件，板上预留的电解电容可有效滤除供电纹波，保障核心模块与外设的供电稳定性；板卡做了热分布模拟优化，大电流通路做了加宽处理，降低长时间带载运行时的线路发热；同时预留了印制电路板的安装定位孔，可直接固定在项目外壳或安装支架上，无需额外设计固定结构。外形与安装边界上，板卡采用规则矩形布局，所有外接元件均采用卧式或矮型立式封装，整体凸起高度控制在较低范围，不会占用过多的安装空间，接线端子全部沿板卡边缘排布，方便外部线缆的接入与整理，安装孔位间距符合小型嵌入式设备的通用安装规范，可适配多数原型项目的安装空间要求。
