铰接式双板连接固定铰链座结构

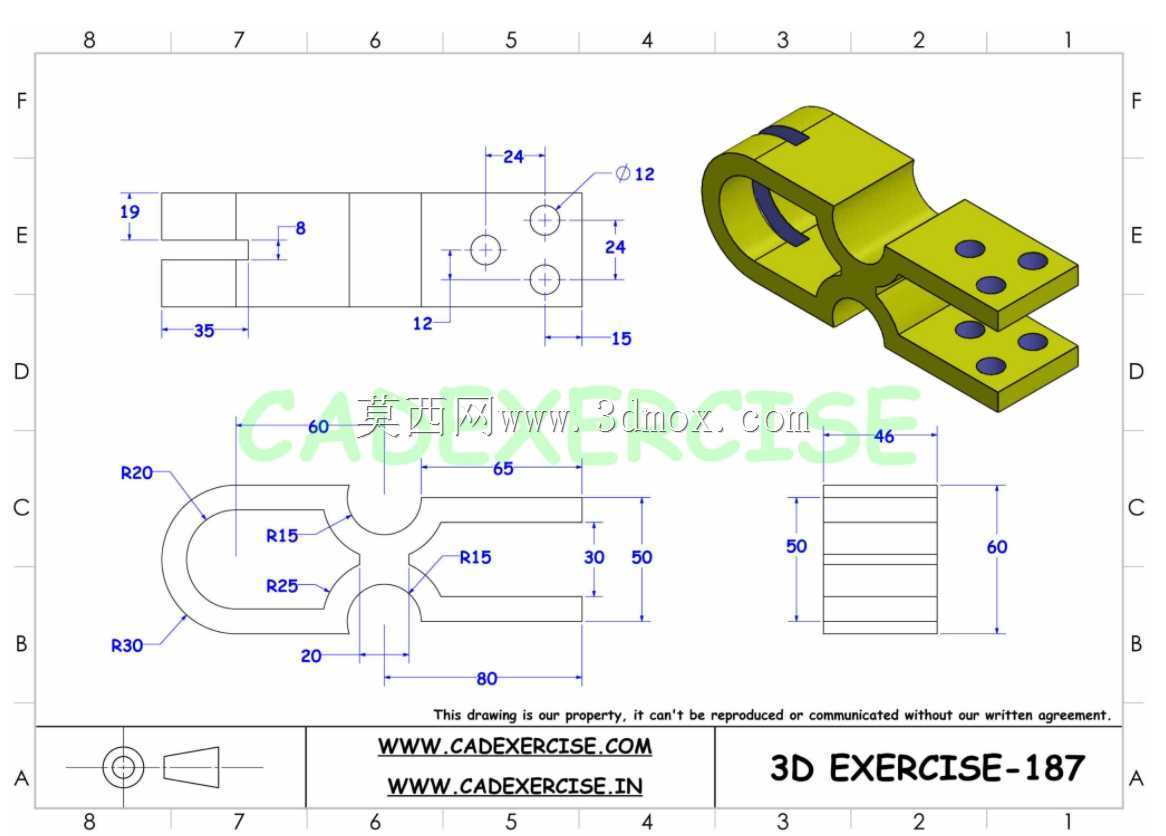

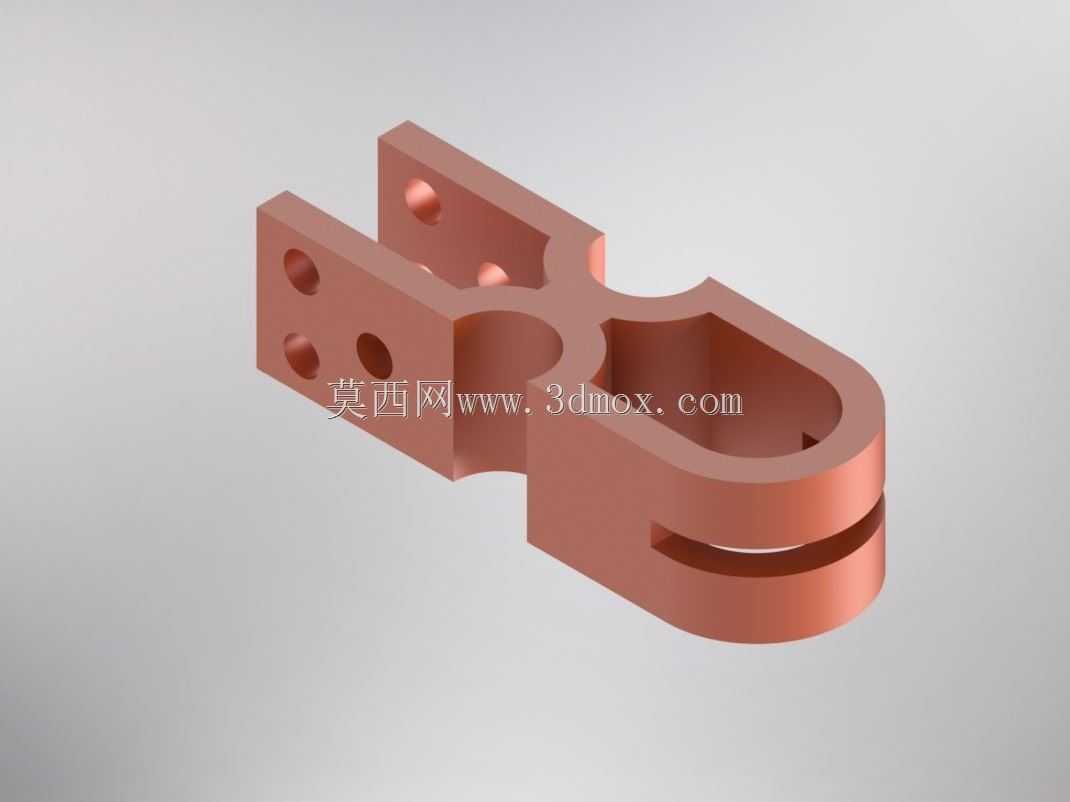

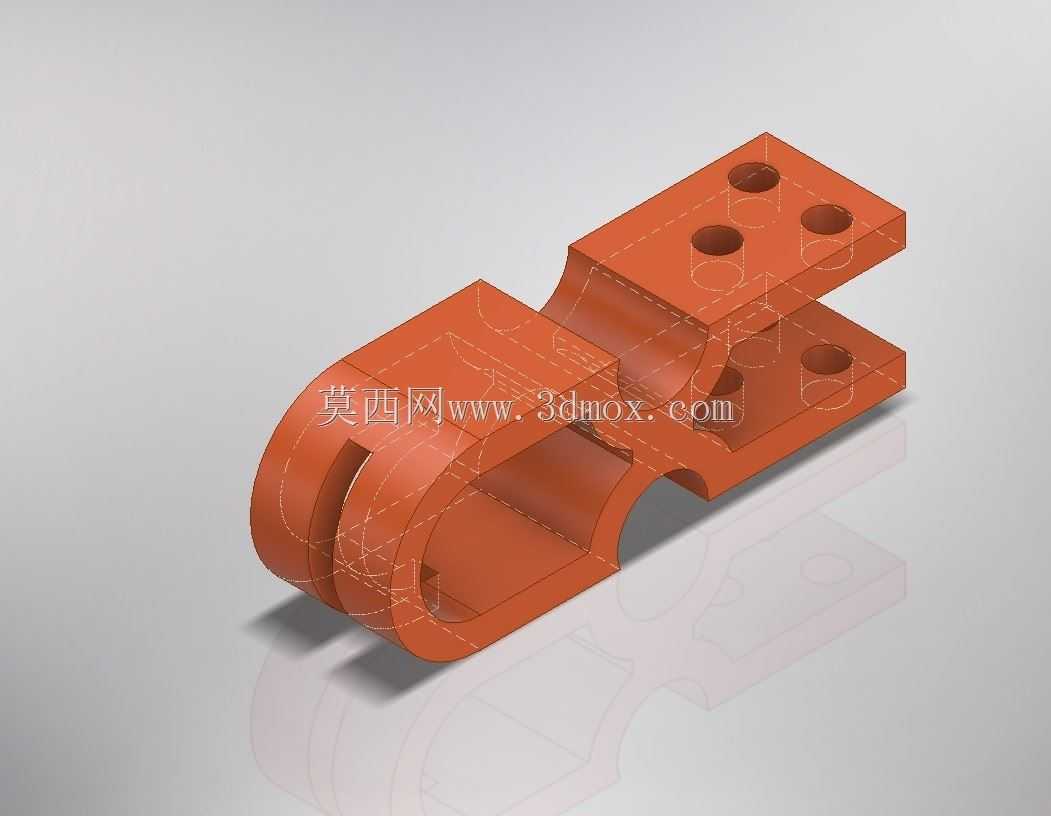

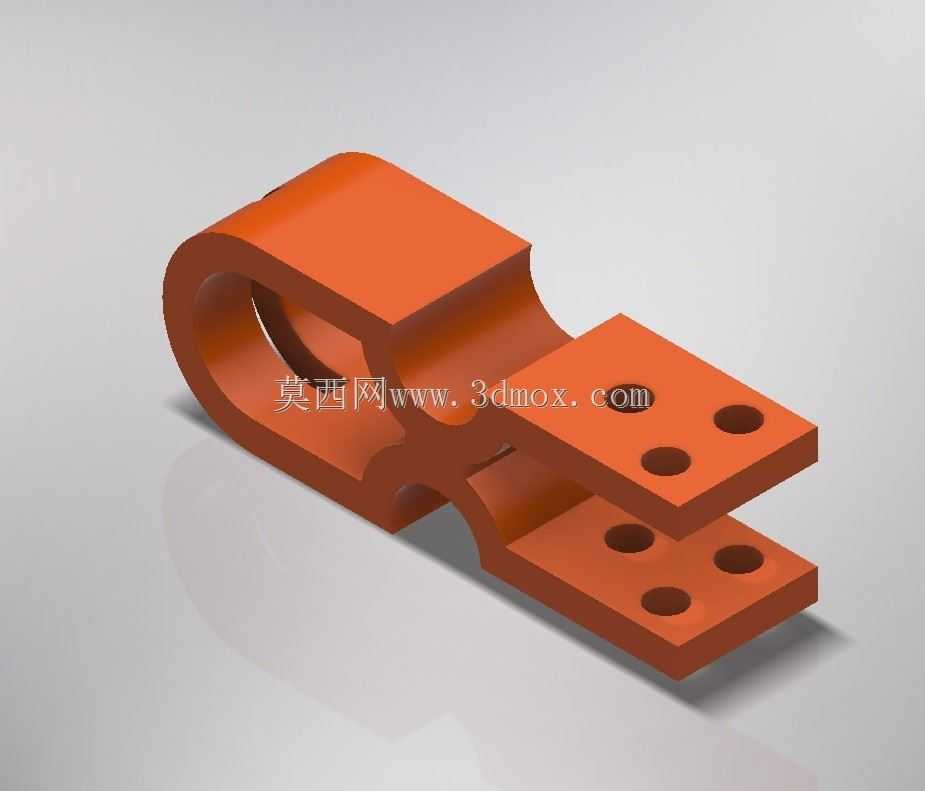

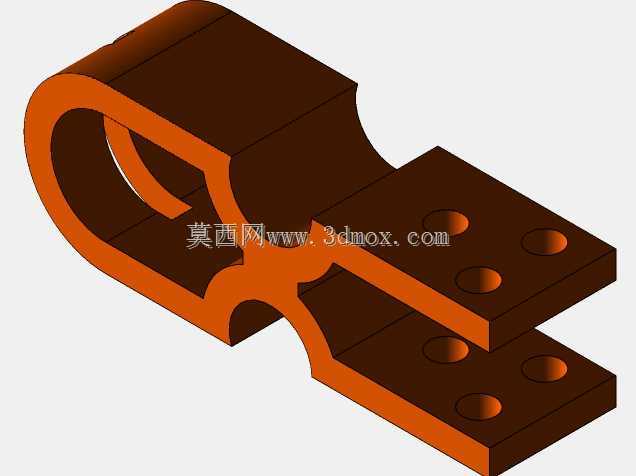

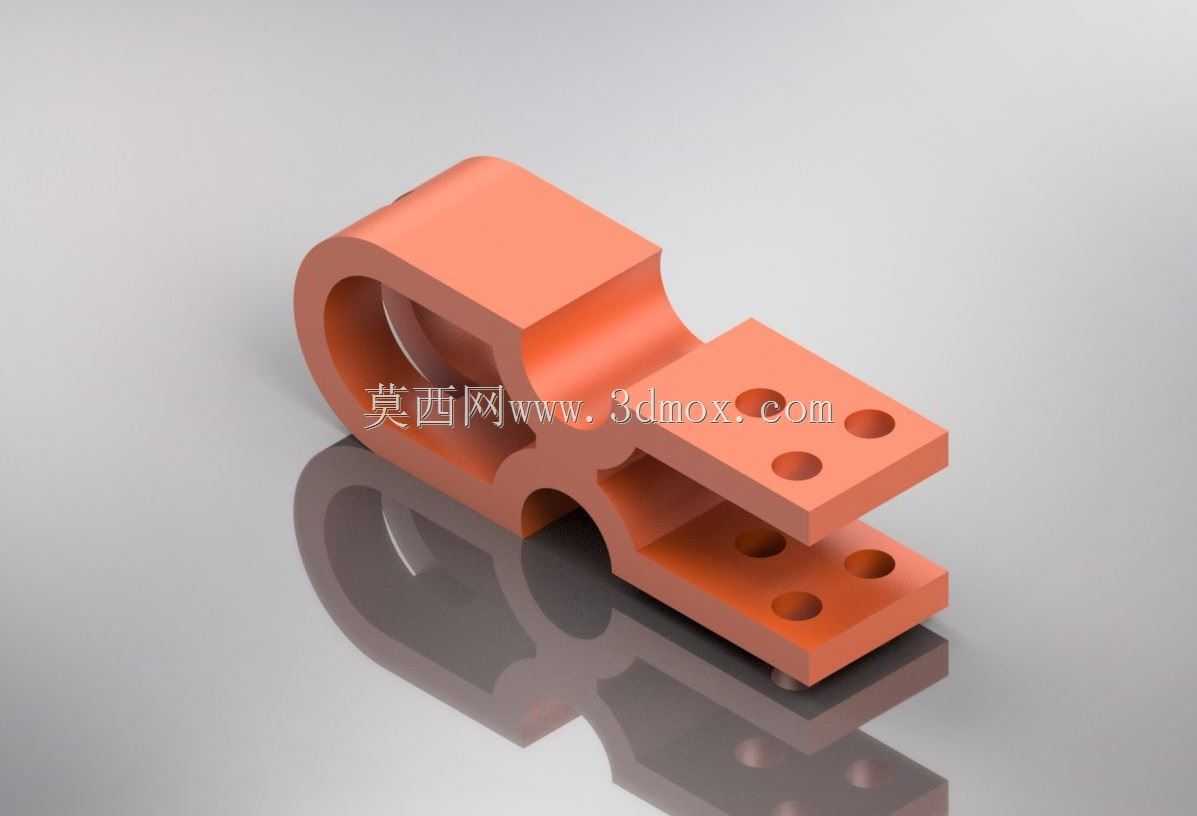

该铰接式连接构件是工业传动与支撑系统中常用的活动连接组件，主要应用在需要实现小角度往复摆动、部件间相对转动的机械场景中，常见于轻工自动化生产线的工件夹持摆臂、输送线的活动导向挡边、小型工装夹具的开合铰接部位，也可作为民用五金、小型设备舱门的活动连接载体，承担两个部件之间的活动铰接与载荷传递作用，能够在保证连接强度的前提下，允许配对部件绕铰接轴完成设定角度范围内的转动动作，避免刚性连接带来的应力集中与部件卡滞问题。从功能特性来看，该构件采用一体化铸造成型后精加工的结构思路，左侧的环形套孔用于穿装铰接销轴，内孔预留了足够的销轴配合间隙，同时环形结构的壁厚经过梯度设计，在销轴受力集中的孔壁位置做了加厚处理，能够承受径向的交变载荷而不发生形变断裂；右侧延伸出的上下平行双板结构是安装对接面，每片板上都预留了四个对称分布的安装沉孔，既可以通过螺栓实现与外接部件的刚性固定，上下板之间的预留间隙也可以直接卡装对应厚度的对接板件，省去额外的垫片调整工序，安装时只需要将对接件插入双板间隙，对齐孔位后穿装紧固螺栓即可完成固定，装配效率较高。设计过程中充分考虑了实际安装的边界限制，整体结构没有多余的外凸棱角，所有转角位置都做了圆弧过渡处理，既避免了安装过程中尖锐边角划伤操作人员，也减少了应力集中导致的构件断裂风险；环形铰接端与双板安装端之间采用圆滑的曲面过渡连接，在控制整体重量的前提下保证了连接部位的结构强度，不会在长期往复摆动的受力状态下出现连接根部断裂的问题。外形尺寸方面，铰接端的内孔直径与双板的间距、安装孔的孔位间距都遵循通用五金配件的常用尺寸规范，能够直接适配市面上常规规格的铰接销轴与标准紧固螺栓，不需要额外定制非标连接件，大幅降低了实际应用的配套成本；构件整体的外轮廓尺寸紧凑，安装后不会占用过多的设备内部空间，适合在安装空间受限的小型机械结构中使用，同时双板安装面的平面度经过精加工处理，安装后与对接部件的贴合度高，不会出现连接松动、摆动虚位的问题，能够长期保持稳定的铰接传动精度。
