方形型材桁架支撑结构三维设计

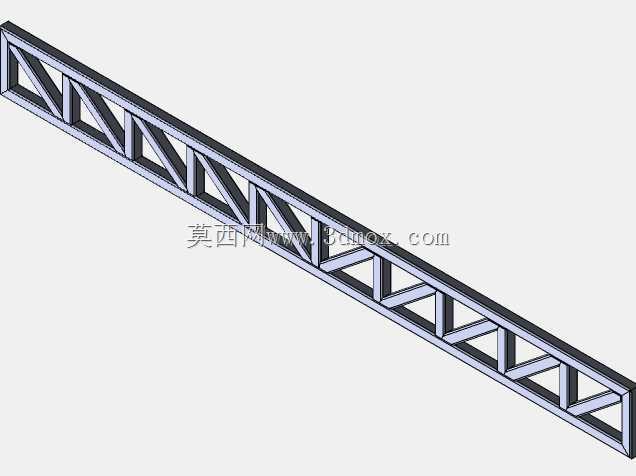

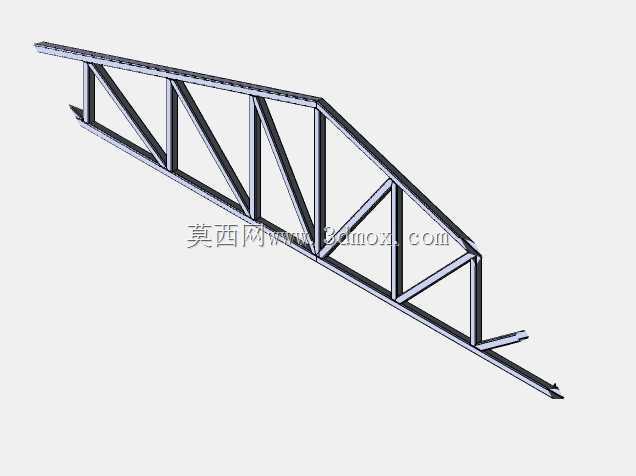

方形型材桁架作为轻量型承重支撑构件，广泛应用于工业厂房管线吊挂、户外遮阳雨棚骨架、小型仓储货架加固、展会临时展台搭建以及轻型设备安装支架等场景，凭借型材拼接的灵活特性，可适配不同跨度、不同荷载等级的支撑需求，相比传统焊接型钢支架，方形型材桁架的拆装便捷性更强，材料利用率更高，能在满足结构强度要求的前提下大幅降低整体自重。该组桁架构件采用标准化方形截面型材作为基础主材，通过腹杆与弦杆的三角排布形成稳定受力体系，单段直型材构件可作为竖向承重立柱使用，T型拼接构件可用于横向主梁与竖向立柱的节点连接，弧形弯折桁架段可适配带弧度的顶棚或异形支撑面的搭建需求，不同构件之间可通过配套角码、螺栓实现快速拼接，无需现场焊接作业，能有效缩短现场安装周期，降低施工难度。在设计思路上，该系列桁架优先遵循等强度设计原则，弦杆作为主要承重部件采用整根通长型材加工，避免节点位置出现弦杆断开的受力薄弱点，腹杆按照45度标准夹角排布，将竖向荷载均匀分解为弦杆的轴向力，充分发挥方形型材轴向承重能力强的优势，同时减少构件受弯产生的形变。针对不同的安装边界，竖向立柱构件预留了标准间距的安装孔位，可直接与地面预埋钢板或顶部连接梁通过螺栓固定，T型节点构件的三个连接端面均做了贴合面铣平处理，保证拼接后构件之间无间隙，避免长期承重出现节点松动，弧形桁架段的弯折弧度经过受力验算，在弧度拐点位置额外增加了加强腹杆，抵消弯折位置的应力集中问题。从安装尺寸来看，单根竖向立柱的截面尺寸适配常规40系列、50系列方形型材的安装标准，横向桁架段的单段长度可根据实际跨度需求自由组合拼接，节点构件的连接尺寸与主型材完全匹配，无需额外加工转接件，安装时仅需配套标准内六角螺栓与弹性螺母即可完成组装，整体结构的安装公差控制在毫米级，能满足多数民用及轻型工业场景的支撑精度要求。在实际使用过程中，该类方形型材桁架可根据荷载需求灵活调整腹杆密度，当用于吊挂较重的工业管线或设备时，可缩小腹杆间距提升整体承重能力，当用于轻型展台或遮阳棚搭建时，可适当放大腹杆间距进一步降低结构自重，同时方形型材的外表面平整光滑，后期可根据使用场景需求做喷塑、阳极氧化等表面处理，提升构件的防腐蚀能力与外观适配性，不管是室内干燥环境还是户外露天环境，都能保证较长的使用寿命。
