带挂孔叉形定位塑胶连接固定件

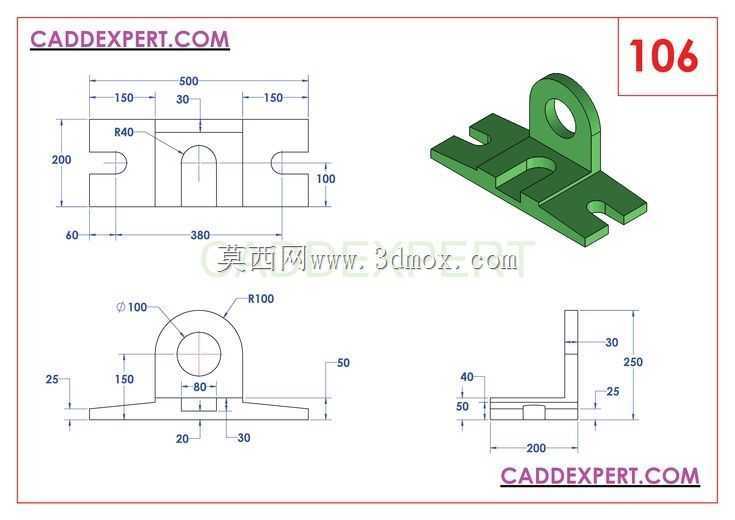

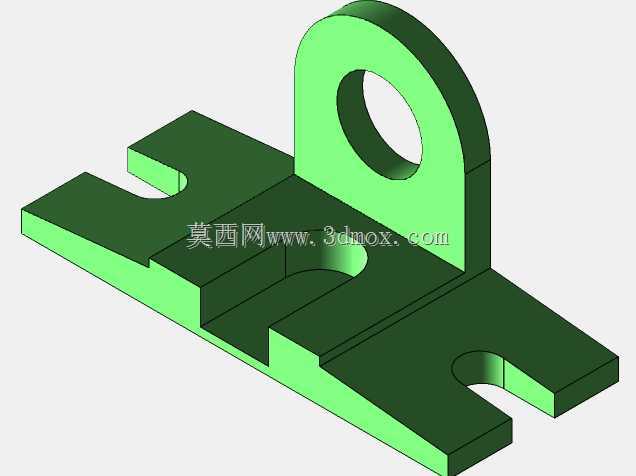

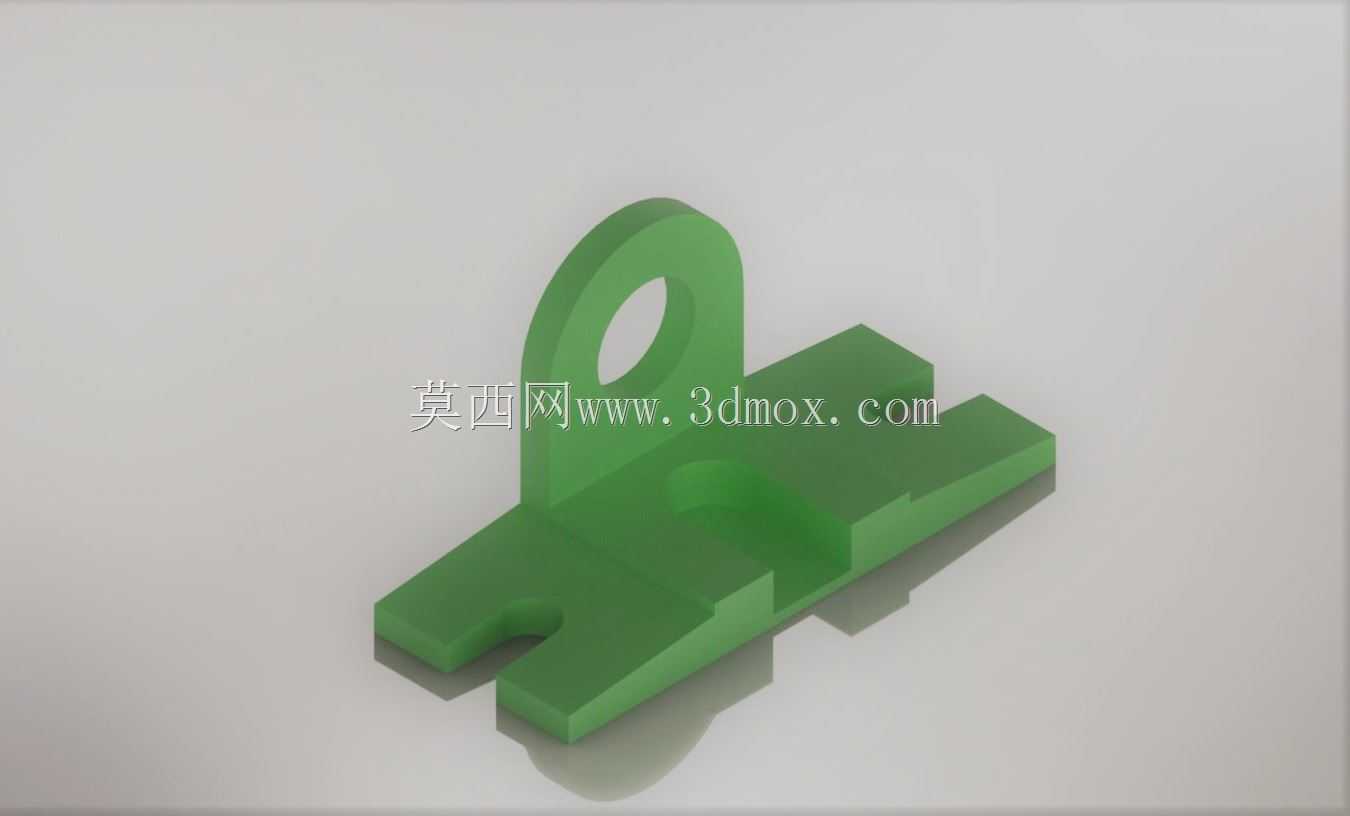

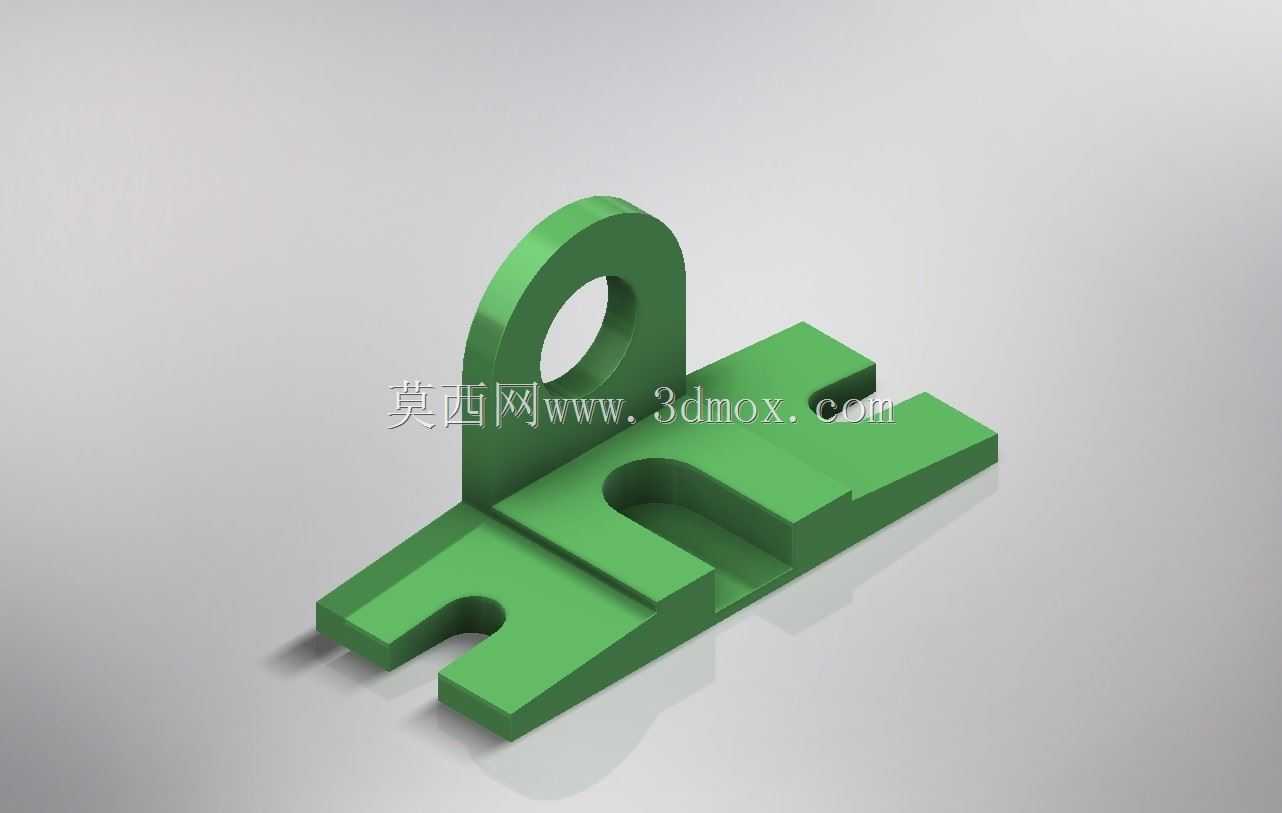

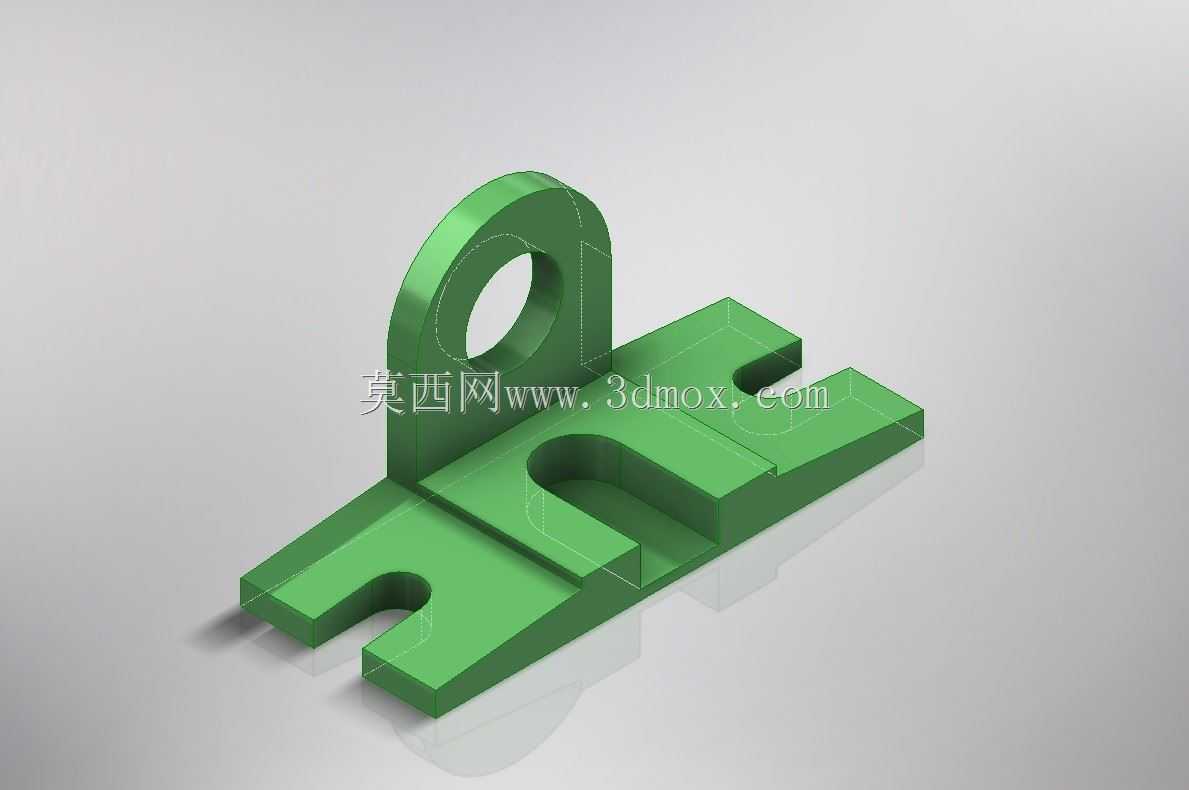

该零件属于小型塑胶类连接定位构件，主要应用在轻型工装夹具、小型自动化输送线的料道定位模块、民用五金的快装连接结构以及教学实训的结构设计练习场景中，能够实现两个相邻构件之间的快速卡接定位，同时借助顶部的挂孔结构完成零件自身的悬挂收纳或者挂装固定，在需要频繁拆装、轻量化连接的工位上具备较高的实用价值。从实际用途来看，该零件底部的双叉形开槽结构可以卡入对应厚度的板材或者杆件侧边，通过槽口的限位作用限制被连接件的横向窜动，零件主体的平面区域可以贴合在安装基准面上，配合粘接或者小型紧固件即可完成固定，顶部的立板挂孔既可以作为穿装销钉的铰接点位，让零件能够绕固定轴实现小角度摆动，也可以穿入挂绳、挂钩完成零件的整机组装悬挂，适配多种灵活的安装需求。在功能特性上，该零件采用一体化注塑成型的结构设计，整体没有额外的装配件，结构强度能够满足轻型载荷下的连接定位需求，叉口位置做了圆角过渡处理，既能够避免安装时的应力集中导致塑胶件开裂，也可以在卡入被连接件时起到导向作用，降低对位安装的难度；立板与主体底板的连接处做了加厚的圆弧过渡，提升了立板的抗弯折能力，避免挂装或者铰接受力时连接位置发生断裂。从设计思路来看，该零件的建模过程遵循了塑胶件设计的基础规范，首先确定底部安装基准面的轮廓尺寸，根据需要卡接的板材厚度确定叉形槽的开槽宽度与深度，再根据挂装或者铰接的销轴直径确定顶部挂孔的孔径，立板的高度根据实际安装的摆动空间需求做对应设定，所有的棱边都做了适配注塑工艺的圆角处理，避免出现尖锐边角，同时也减少了注塑成型时的应力集中问题。在外形尺寸与安装边界上，该零件整体为扁平类结构，底部底板的长宽尺寸适配常规小型连接件的安装空间，叉形槽的开槽深度不超过底板总长度的三分之二，保证槽口末端有足够的结构强度，顶部立板的高度控制在底板宽度的二分之一以内，避免立板过高导致受力时发生形变，挂孔的中心距离立板顶端预留了足够的壁厚，保证挂装受力时孔位周边不会出现开裂，零件整体的安装占用空间较小，能够在狭窄的装配空间内完成安装固定，不需要预留过大的操作空间，适配紧凑型的装配场景。
