多通路集成式流体转接阀座结构设计

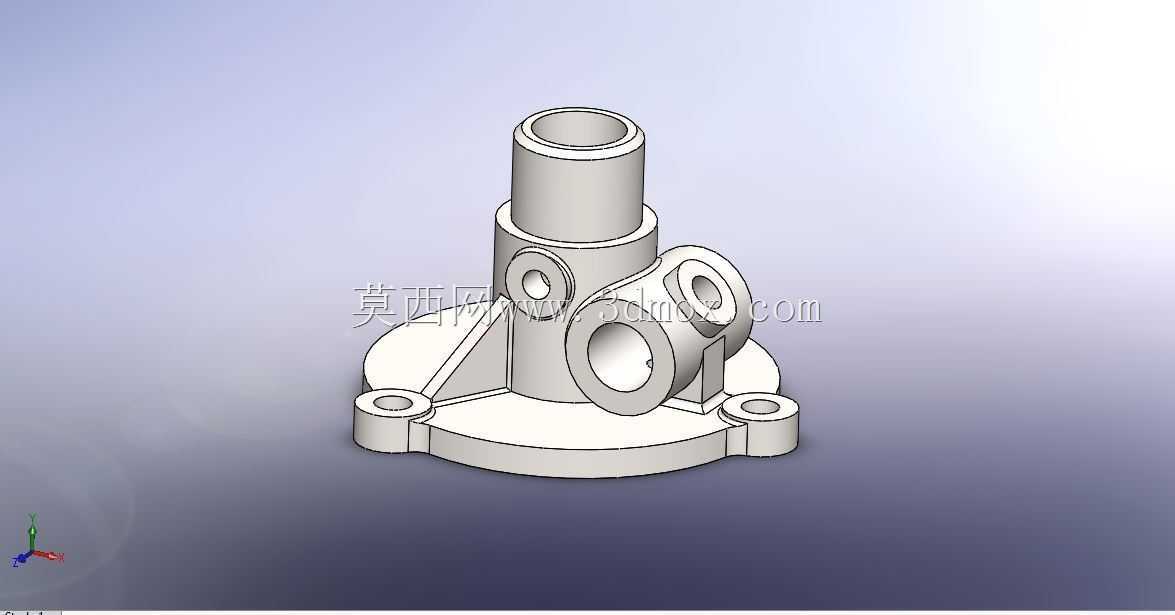

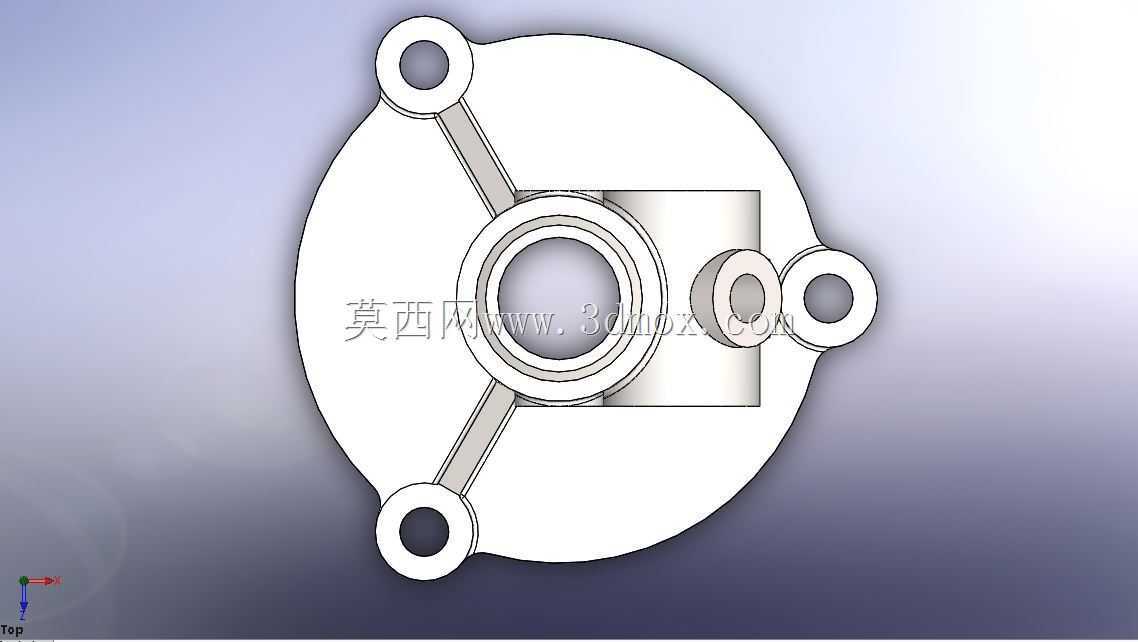

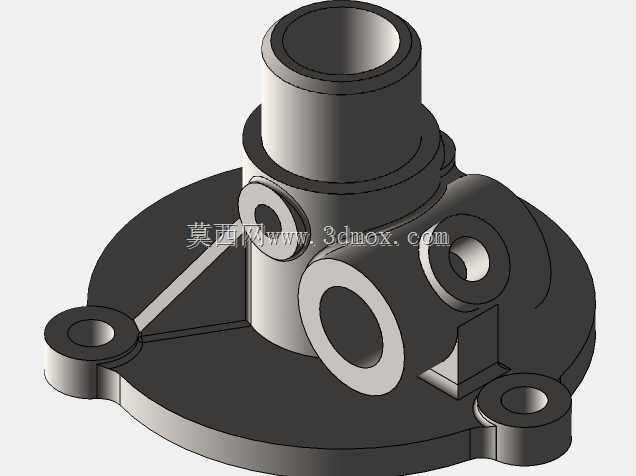

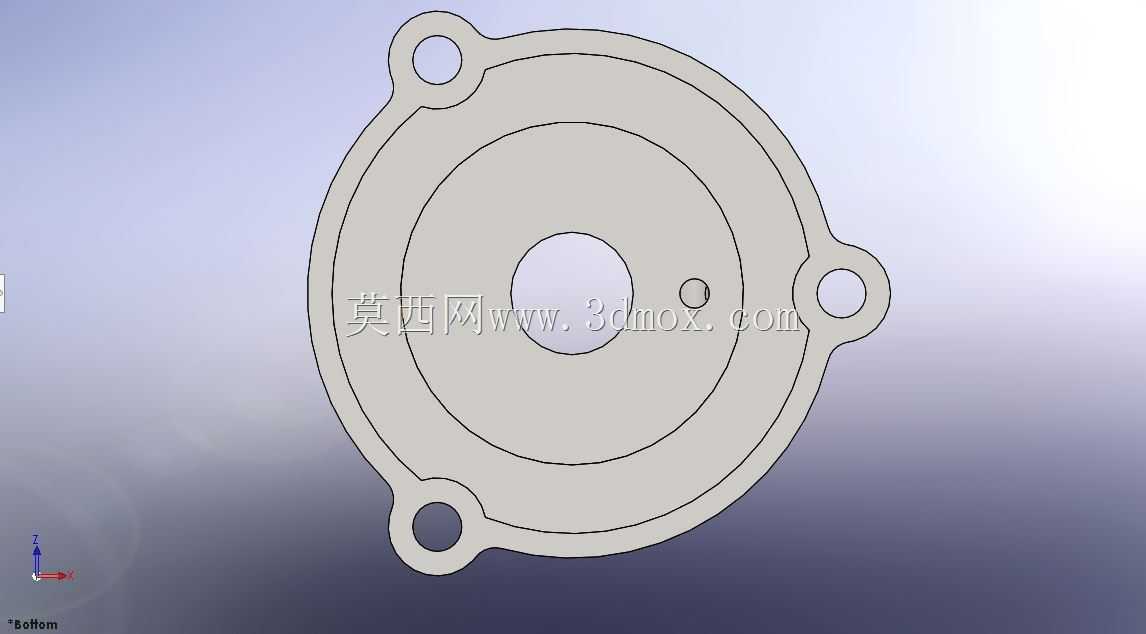

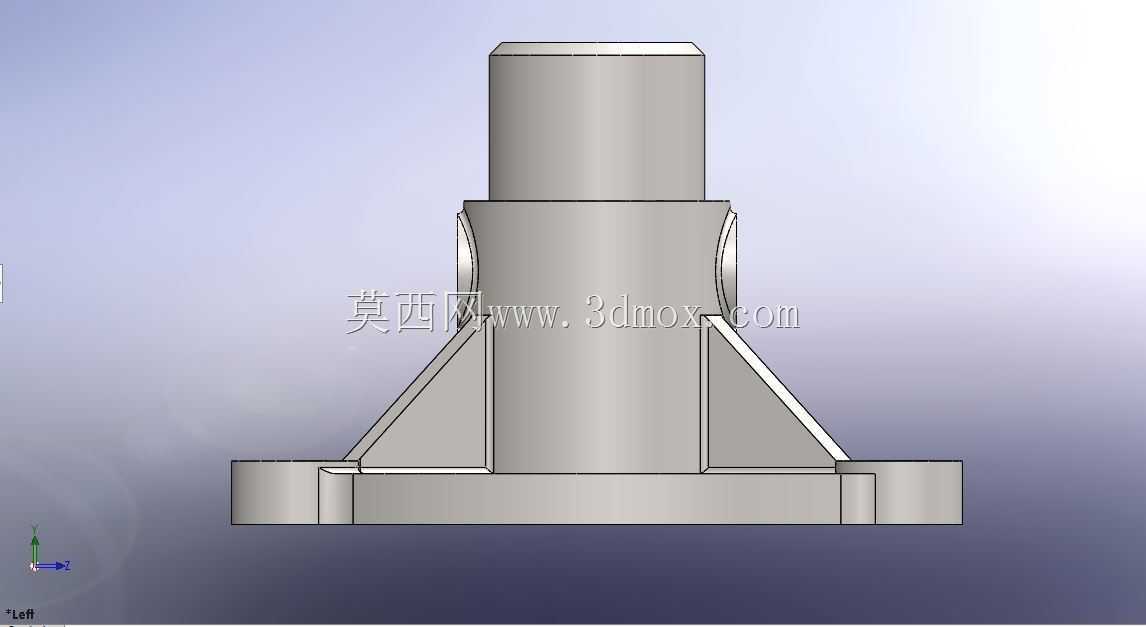

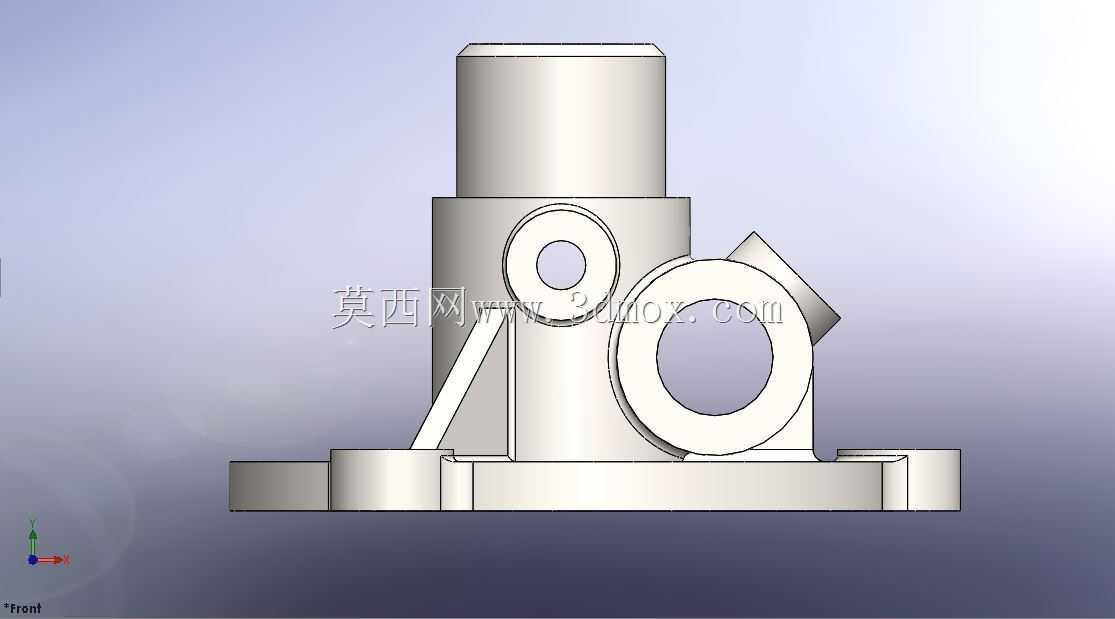

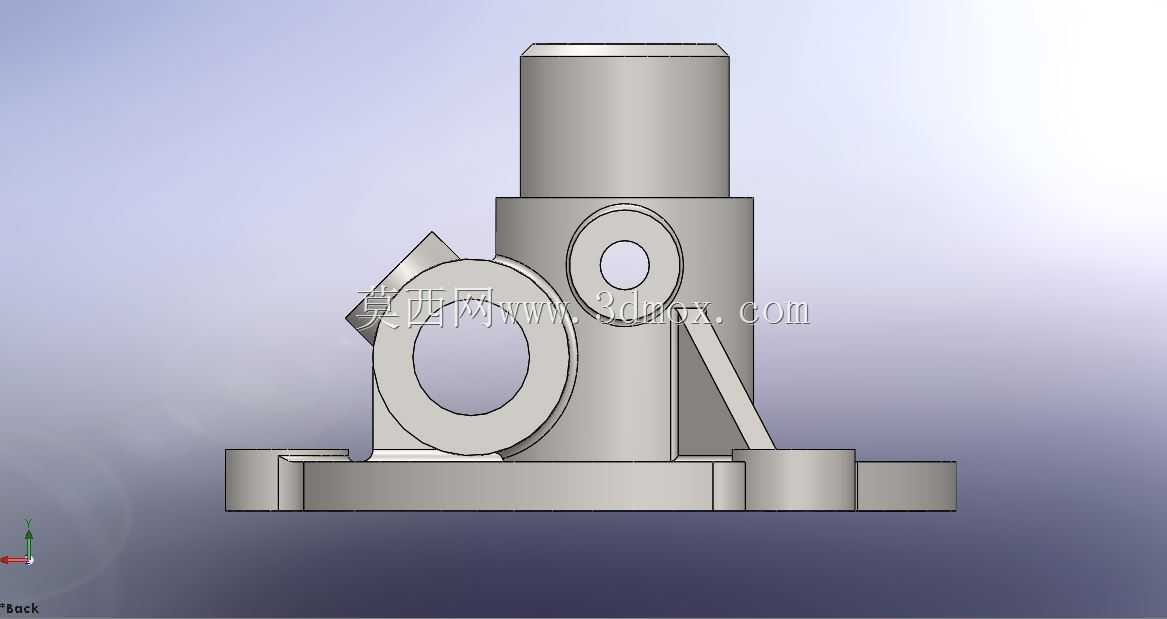

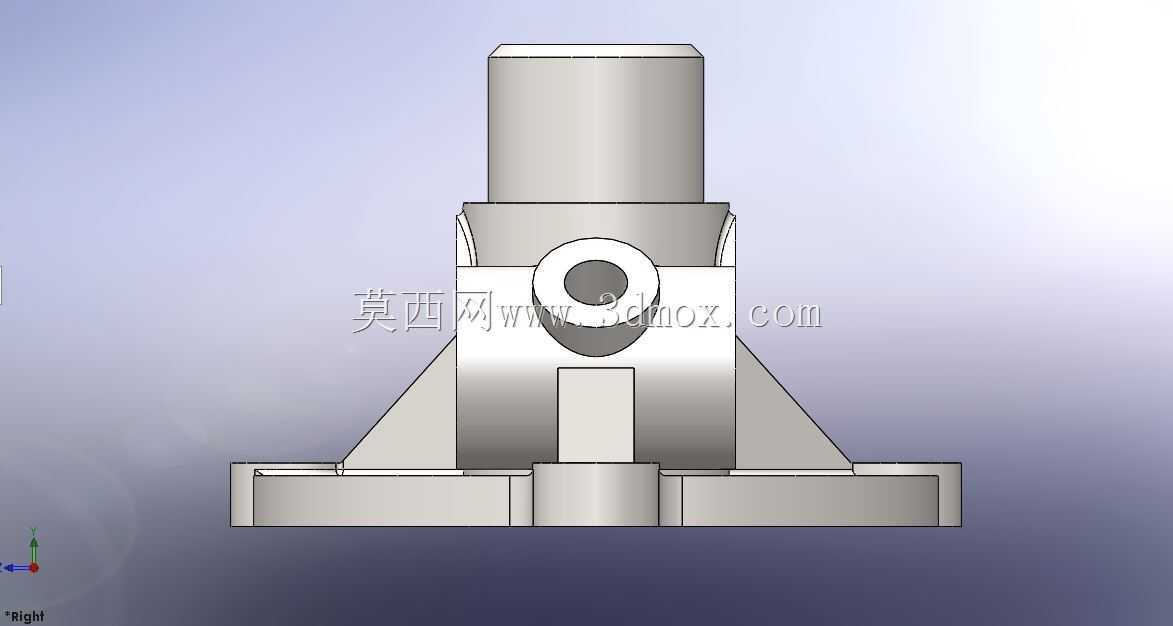

这款多通路集成式流体转接阀座，主要应用在中小功率流体输送系统的管路交汇节点，常见于小型液压动力单元、气动控制回路、低压润滑供油系统以及实验台流体分配工位，用来替代零散的多接头拼接结构，减少管路排布的冗余空间，降低多接头连接带来的泄漏风险。在实际设备运行中，该构件承担着流体分流、合流、流向转接的核心作用，能够将主通路输入的流体，按照不同回路的需求分配到多个输出支路，同时也可将多个支路的回流介质汇总到主回路，适配气、低压油、水基介质等多种常见工业流体的输送场景。从功能特性来看，该结构采用一体化基座设计，底部带三个均布的安装耳座，耳座上预留通孔，可通过螺栓直接固定在设备安装面板或者阀块基准面上，安装定位精度高，抗振动性能好，长期运行不会出现接头松动偏移的问题。主体向上延伸的主通路为大口径直通结构，可对接主输入或主输出管路，侧面分布的多个不同口径的斜向、侧向接口，可对接不同通径的支路管路，接口的角度经过优化排布，避免相邻管路安装时出现空间干涉，同时减少流体转向时的局部阻力损失，降低流道内的紊流概率。设计过程中，首先根据目标系统的流量参数确定主通路的通径大小，再结合各支路的流量分配需求匹配侧接口的通径尺寸，所有接口的端面都预留了标准管螺纹的加工余量，可直接适配常规的管接头安装。基座部分的壁厚经过强度校核，在满足额定工作压力下的承压要求的同时，尽可能去除非受力区域的多余材料，降低构件整体重量。安装边界方面，底部安装耳座的孔位按照等节圆分布，适配常规的安装面板开孔尺寸，整体结构的最大外轮廓尺寸控制在紧凑范围内，可在狭小的设备舱空间内完成安装，不需要额外预留过大的操作空间。流道内部采用平滑过渡设计，没有直角突变结构，减少流体介质在流道内的残留，也降低了介质内杂质在拐角处堆积堵塞的概率，日常维护时只需要拆开对应支路的接头即可完成疏通，不需要整体拆卸阀座，维护便捷性较高。
