法兰连接式三通止回阀结构设计

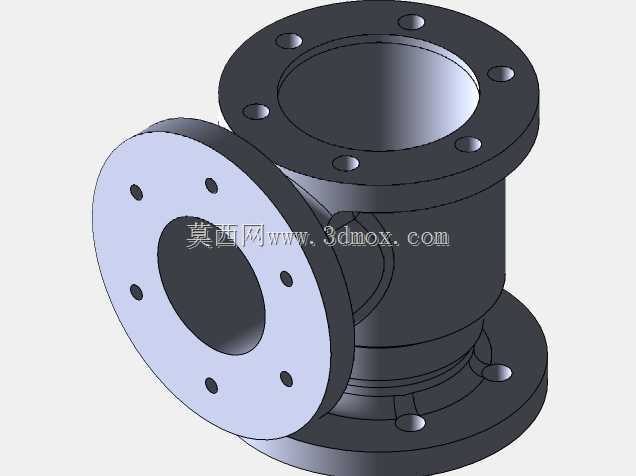

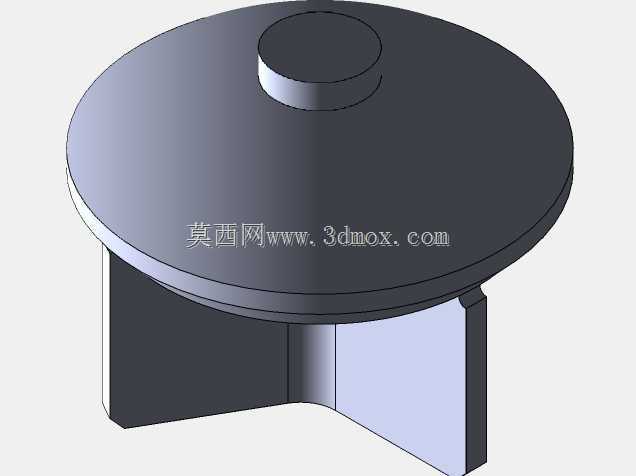

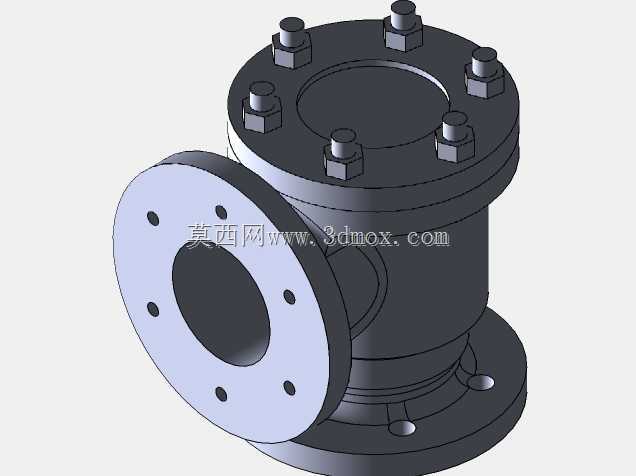

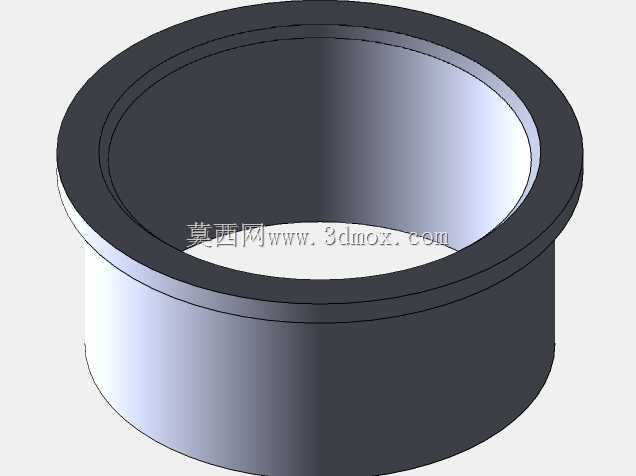

这款三通结构的止回阀，主要应用于民用给排水、暖通循环、小型工业流体输送等管路场景中，承担着单向导通、阻断介质反向回流的核心作用，能够有效避免管路内流体倒流引发的设备叶轮反转、介质串流、管网压力失衡等问题，是流体输送管路系统中不可或缺的基础控制部件。从功能特性来看，该止回阀属于自动工作类阀件，无需额外配置手动操作手柄或外部控制驱动装置，完全依靠管路内部介质自身的压力差实现启闭动作：当介质从设计的进口端流入时，流体压力会推开内部的密封启闭件，让介质顺利通过三个连通的法兰接口流向对应管路支路；当介质出现反向流动趋势时，回流的介质压力会将启闭件紧紧压合在阀座密封面上，彻底切断反流通道，实现可靠的止逆效果，整体结构简单紧凑，工作过程无需人工干预，长期运行的稳定性较强，维护成本也相对低廉。在设计思路上，这款产品采用了直角三通式的阀体布局，三个接口全部采用标准法兰连接形式，能够直接与同公称通径的法兰管路进行对接，相比螺纹连接的止回阀，法兰连接的密封承压能力更强，安装后的结构稳定性更好，也更适配中等管径的管路安装需求。阀体的三个法兰端面上均匀布置了螺栓安装孔，安装时只需将阀体法兰与管路法兰对齐，放入密封垫片后穿入紧固螺栓均匀拧紧即可完成固定，安装操作便捷，也方便后期的检修拆卸。阀体外部的加强筋结构沿着三个接口的交汇区域布置，能够有效提升阀体整体的结构强度，降低介质压力波动带来的阀体开裂风险，让阀体可以承受额定范围内的工作压力，适配常规工况下的流体输送需求。从安装边界来看，这款止回阀的三个接口轴线呈垂直分布，安装时需要预留足够的法兰螺栓操作空间，同时要保证阀体安装方向与介质流动方向完全匹配，避免装反导致止回功能失效；阀体的整体外形规整，没有外凸的操作部件，不会额外占用过多的管路安装空间，既可以安装在水平管路上，也可以根据管路布局需求安装在垂直管段上，适配多种不同走向的管路布置方案，能够满足民用供水、小型循环水系统、低压输气管路等多场景的使用需求。
