斜臂式带座铰接支撑机械零件结构

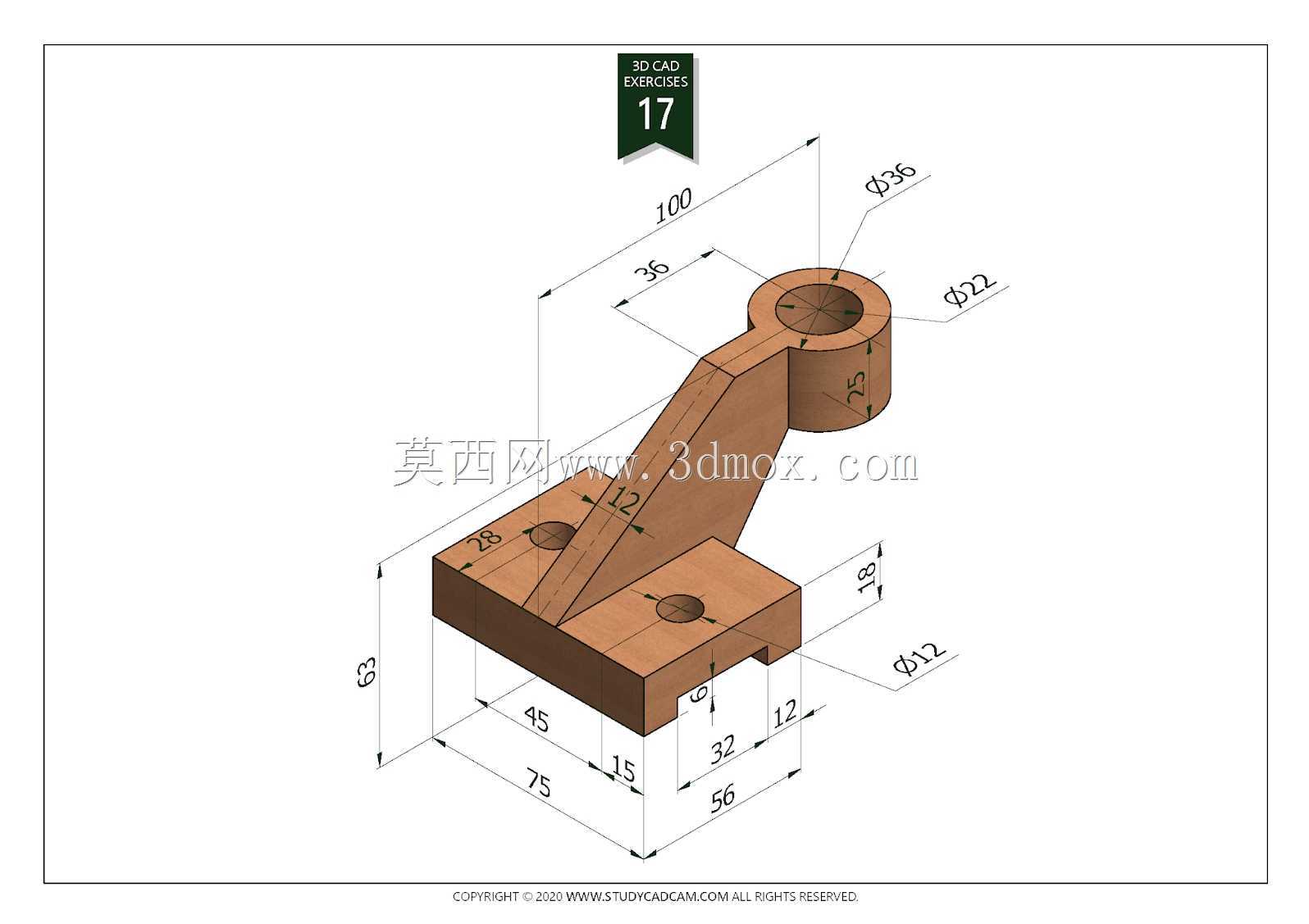

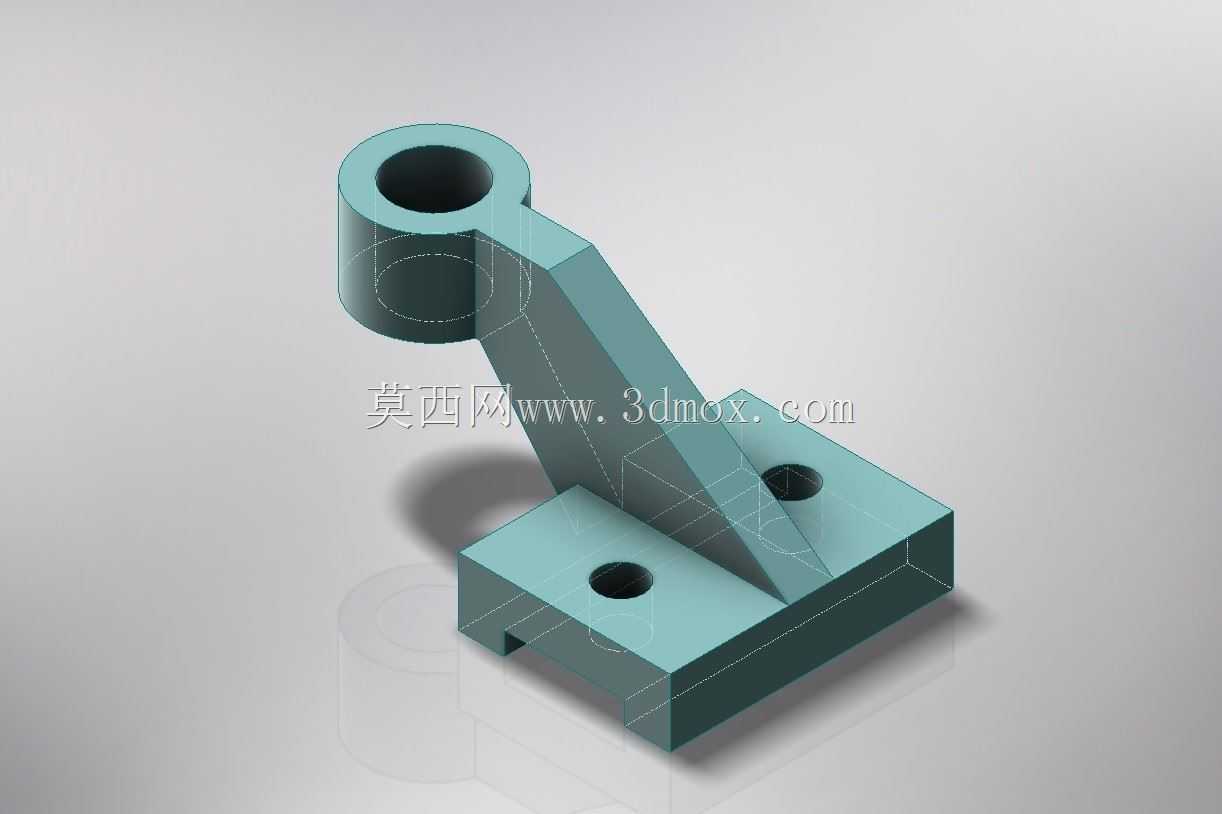

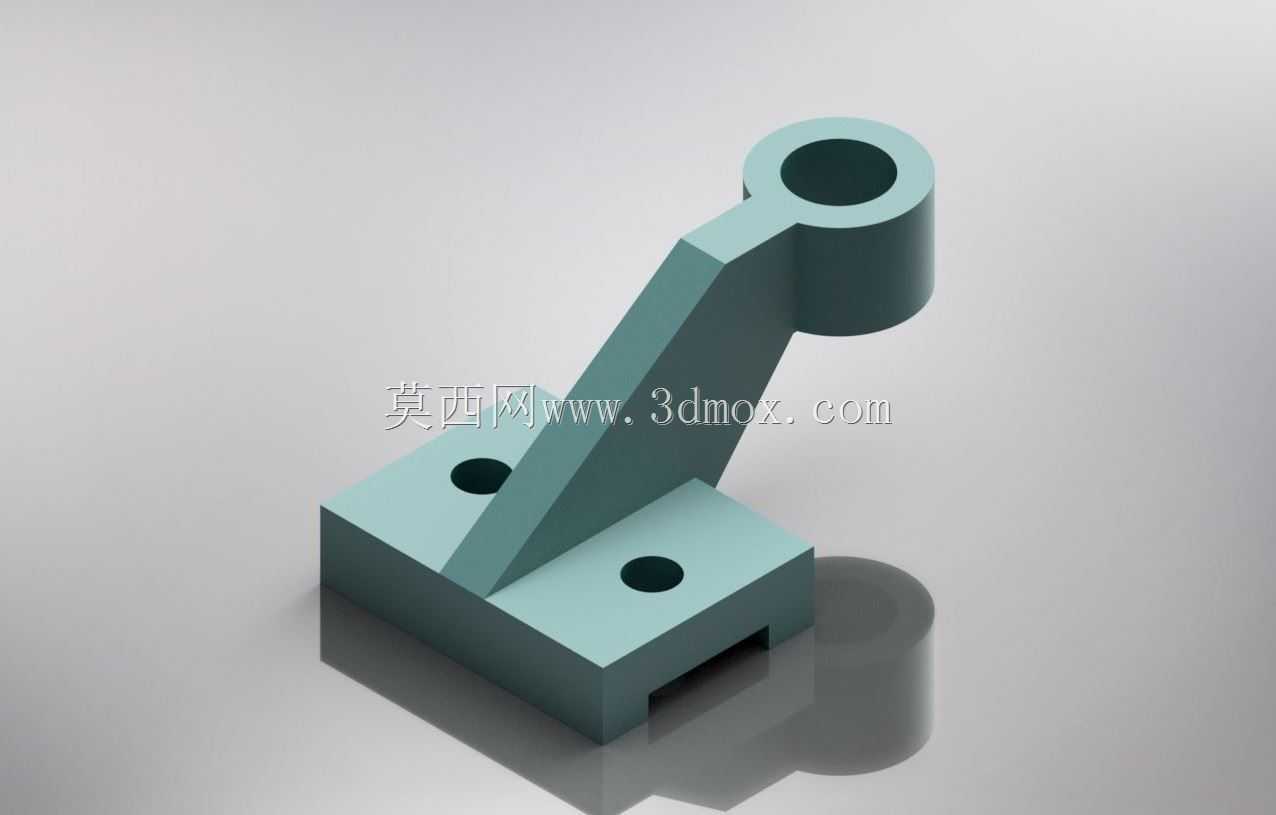

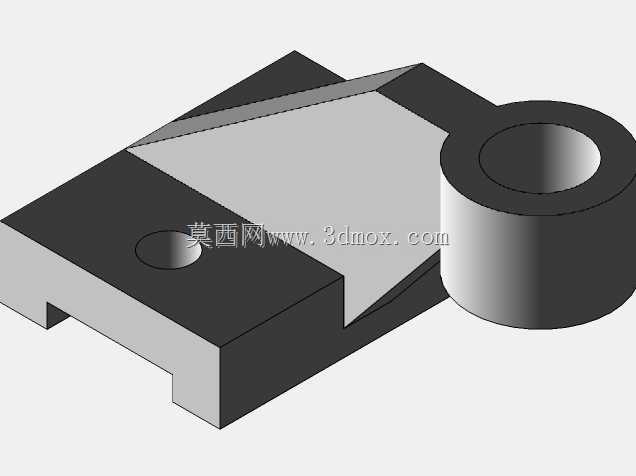

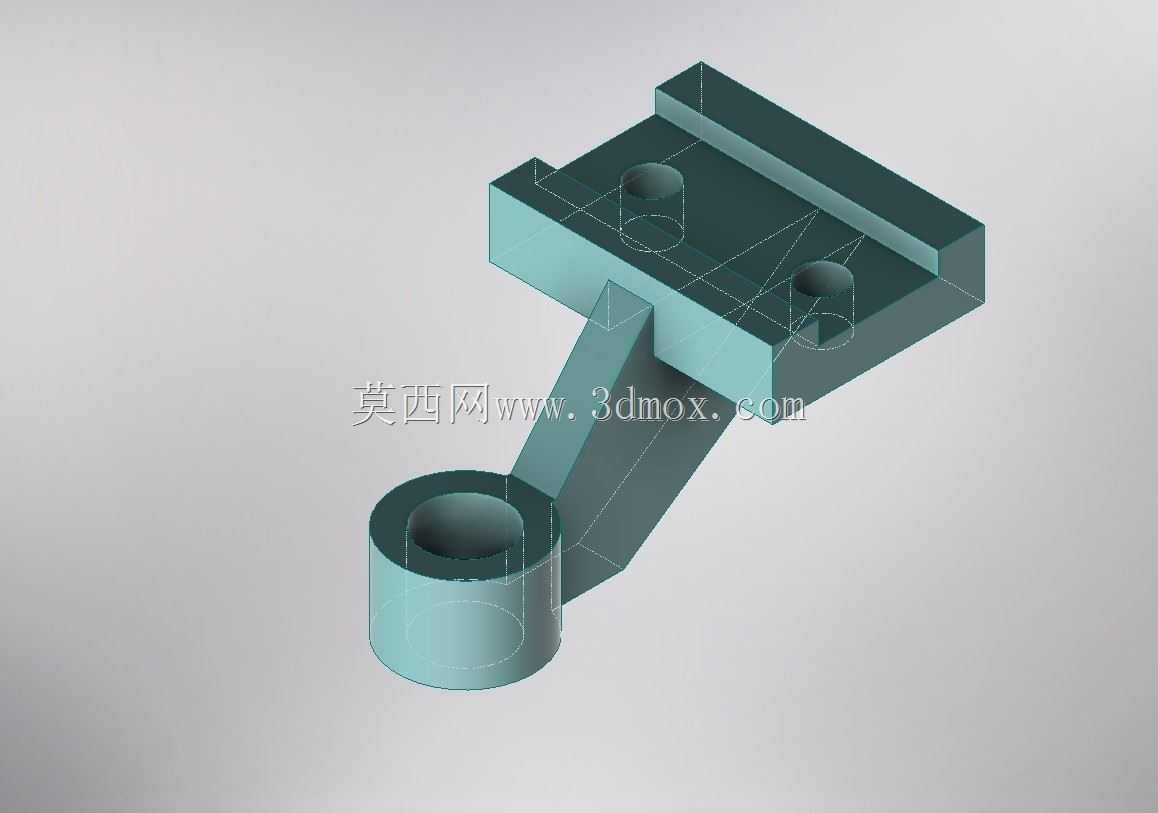

该斜臂式铰接支撑零件属于通用机械领域常用的连接支撑类构件，主要应用在各类中小型工装夹具、轻工自动化输送线的侧装导向机构、小型实验设备的角度调节支架等场景中，核心作用是为带铰接转动需求的轴类部件提供稳定的安装基座，同时通过斜向支撑臂的结构设计，抵消铰接部位承受的径向倾覆力矩，避免安装基座受载后出现变形或连接松动的问题。从实际使用场景来看，这类支撑件常被用在需要小范围角度摆动的从动连杆机构末端，比如小型物料分拣装置的摆臂支撑座、手动工装的压杆铰接基座，能够在承受中等载荷的工况下长期稳定工作，不需要频繁做维护调整。从功能特性上看，零件底部为矩形安装基座，基座上开设两个同轴的沉头安装孔，可通过内六角螺栓直接固定在设备安装平台上，基座底部预留的矩形避让槽，能够避开安装面的凸起焊缝或拼接台阶，保证安装时基座底面与安装面完全贴合，不会出现虚接晃动的问题；斜向延伸的支撑臂采用等截面斜筋结构，从基座边角位置平滑过渡到顶端的铰接圆筒，圆筒内为光孔设计，可直接穿装铰接销轴，与配套的摆动杆件形成转动副，支撑臂与基座、圆筒的连接处均做了圆角过渡处理，有效降低应力集中系数，提升零件整体的抗疲劳强度。在设计思路上，该零件优先考虑了加工工艺性与结构刚度的平衡，整体结构没有复杂的曲面或深腔结构，既可以采用整块方料铣削加工做小批量试制，也可以通过铸造成型后做孔位精加工实现批量生产，斜臂的倾斜角度经过受力优化，在保证顶端铰接孔中心高度满足安装要求的前提下，尽可能缩短力臂长度，降低基座安装螺栓承受的拉拔载荷；外形尺寸方面，基座的长宽尺寸适配常规的小型设备安装孔位标准，两个安装孔的孔距符合通用五金配件的安装间距规范，顶端铰接孔的中心高度控制在常规小型摆臂机构的常用安装高度范围内，安装边界预留了足够的螺栓操作空间，不需要额外加工特殊的避让结构就能完成装配，零件整体的棱边均做了小倒角处理，既避免加工后锐边划伤操作人员，也能减少装配过程中与相邻零件的磕碰干涉。
