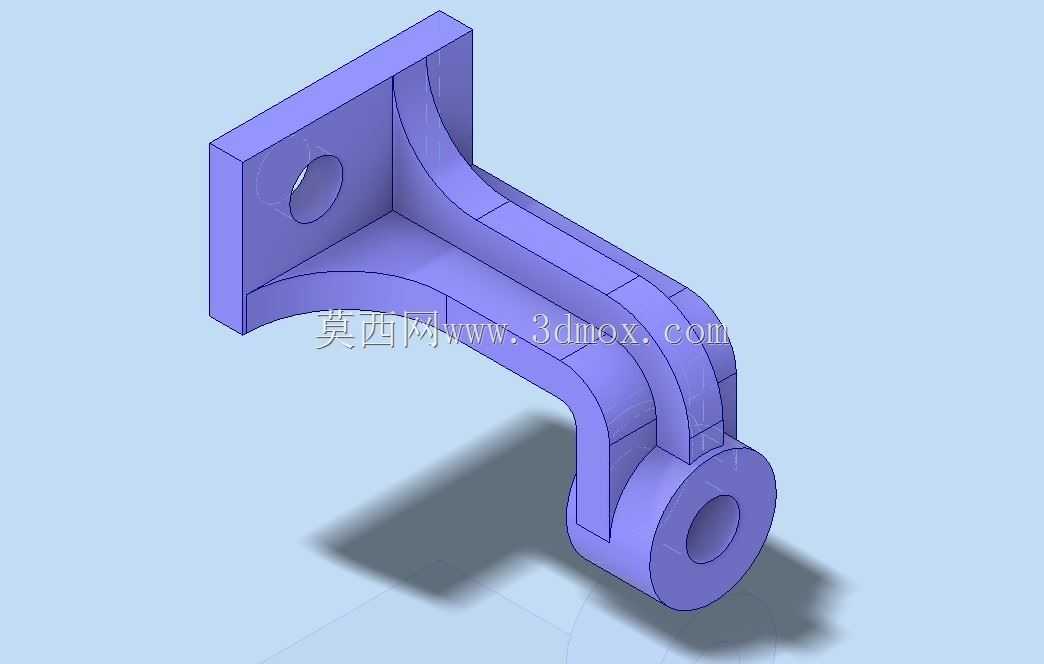

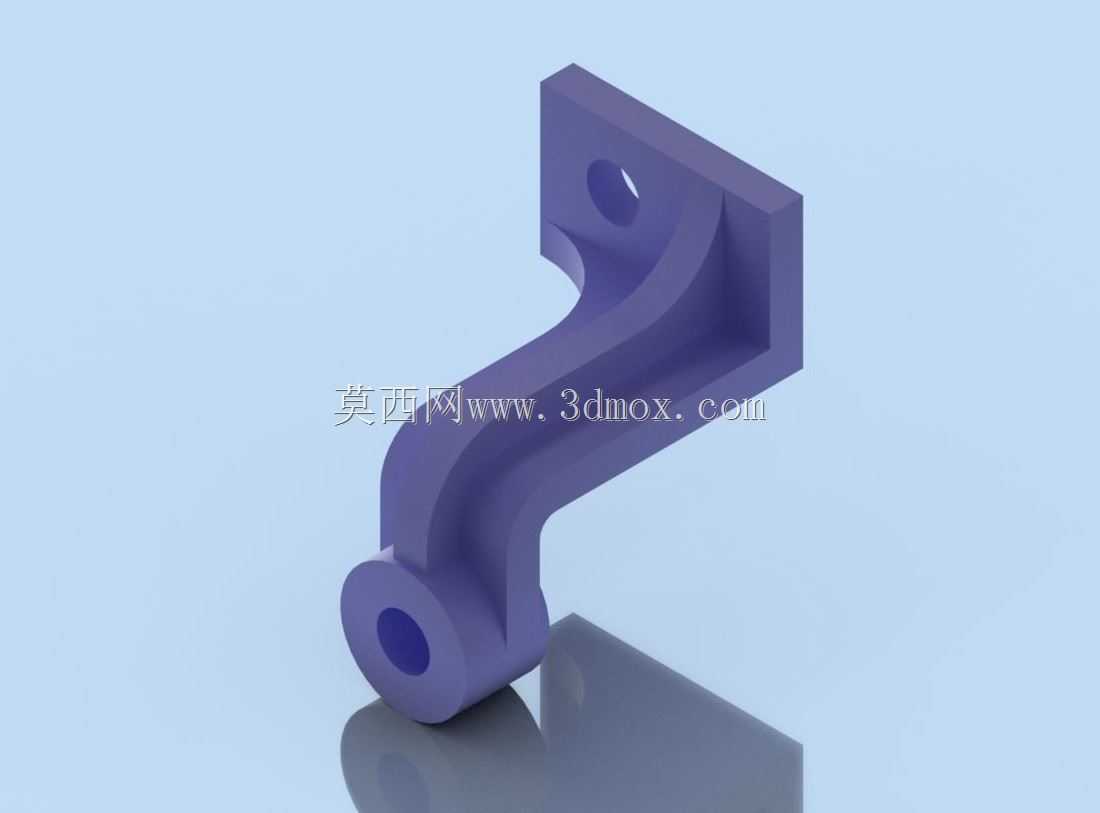

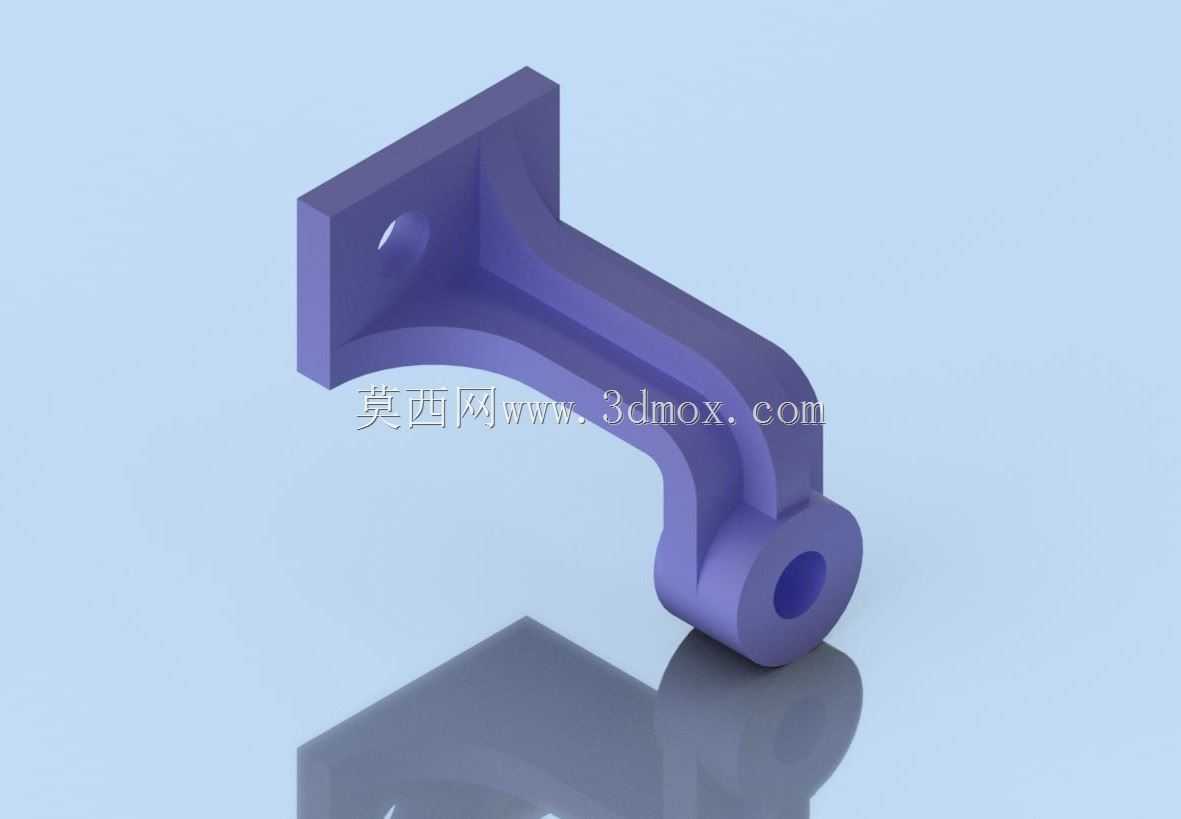

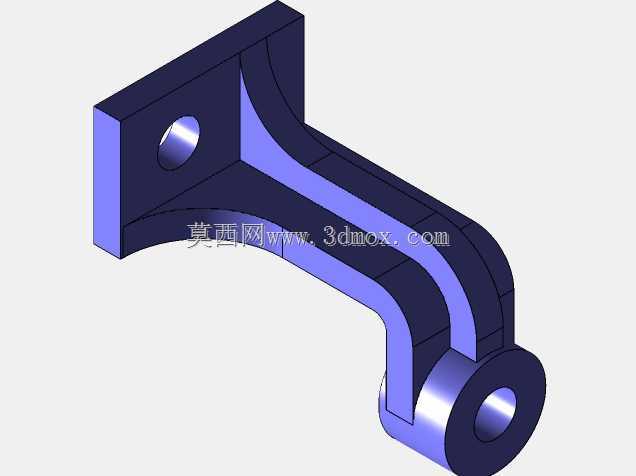

弯臂式带座连接支撑构件三维造型

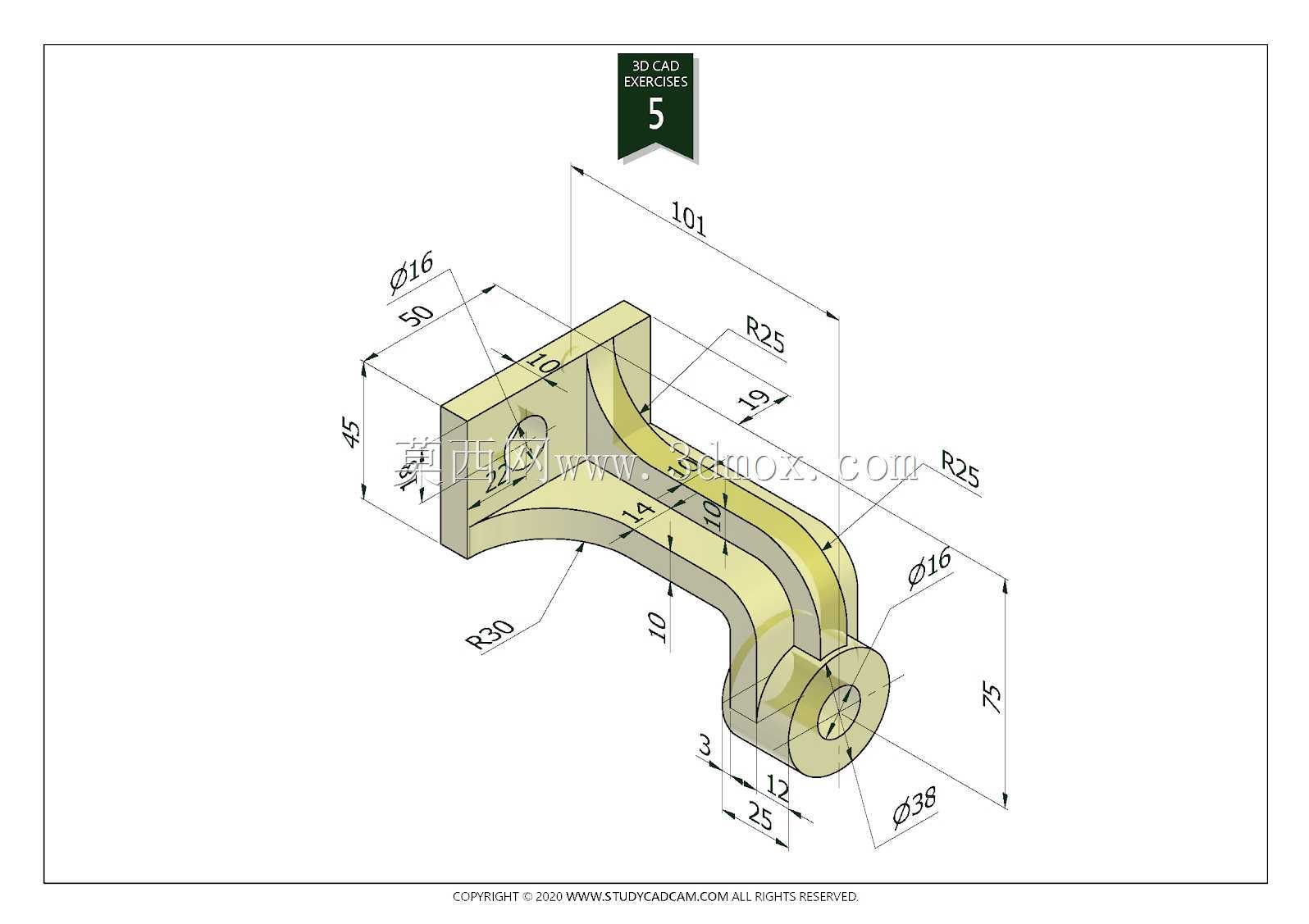

这款弯臂式带座连接支撑构件，是工业传动与支撑系统中十分常见的异形连接件，广泛应用在轻工自动化生产线、小型输送设备、工装夹具定位单元以及民用机械的铰接支撑场景中，主要承担两个存在空间错位的部件之间的载荷传递、位置固定以及活动端铰接限位作用，能够在紧凑的安装空间内完成非同轴部件的刚性连接，同时端部的带孔轴套结构可以配合销轴实现连接部件的小角度摆动，适配需要小幅活动余量的装配需求。从实际使用场景来看，这类构件常被用在设备的侧装支撑位，比如小型包装设备的导向杆安装座、自动化料道的侧挂支撑臂、工装夹具的压臂连接座，相比直臂式支撑件，它的弧形弯臂结构能够避让设备内部的管线、其他传动部件，不需要额外增加转接垫块就能完成错位安装，大幅压缩装配所需的空间占比。在功能特性上，构件一端为方形安装法兰座，座面预留了沉头安装孔，安装时可以将螺栓头完全沉入孔内，保证安装面平整无凸起，不会与相邻部件产生干涉；弯臂部分采用变截面弧形过渡设计，从法兰端到铰接端的截面厚度根据受力分布做了梯度优化，靠近法兰的根部受力最大，截面厚度更厚、过渡圆角更大，能够有效分散安装后产生的弯曲应力，避免长期承重出现根部断裂的问题；末端的圆筒形铰接座做了同轴通孔设计，孔壁厚度均匀，既可以直接穿入销轴完成铰接，也可以根据使用需求压入铜套、轴承来提升铰接部位的耐磨性能，延长构件的使用寿命。设计过程中，首先根据两端连接部件的空间错位距离确定弯臂的弯曲弧度与整体长度，保证安装后两端的连接位完全对齐，不会出现装配憋劲的问题；其次对受力集中的根部位置做了圆角强化处理，避免直角结构带来的应力集中缺陷，同时对整个构件的棱边做了倒角去毛刺处理，既提升了装配时的操作安全性，也能避免喷涂、表面处理时出现积液挂漆的问题。安装边界方面，方形安装法兰的基准面平面度公差控制在0.05mm以内，保证安装后与设备基面完全贴合，不会出现安装倾斜导致的受力偏移；末端铰接孔的轴线与法兰安装面的平行度公差控制在0.03mm以内，确保铰接部件摆动时不会出现卡滞、偏磨的问题，整体构件的外形轮廓完全避让开周边部件的运动范围，在设备运行过程中不会与传动件、运动部件产生碰撞干涉。
