翼子板豪华型放大器-15英寸-50瓦-推拉7591-固定偏置

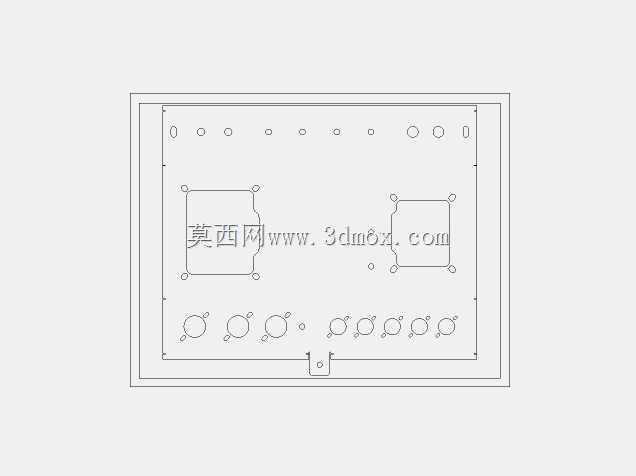

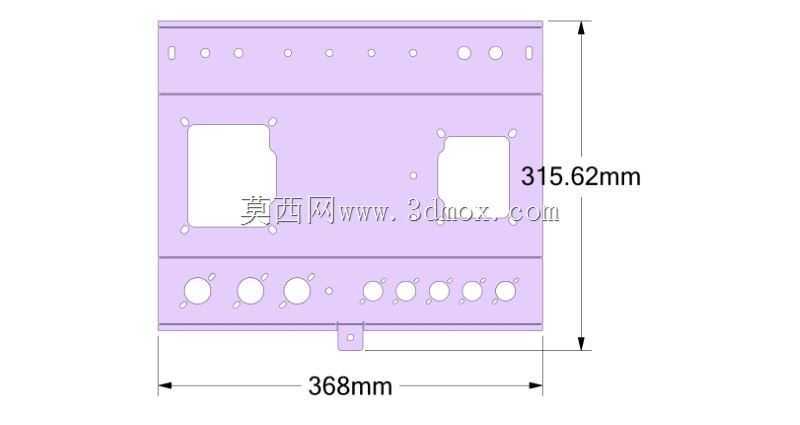

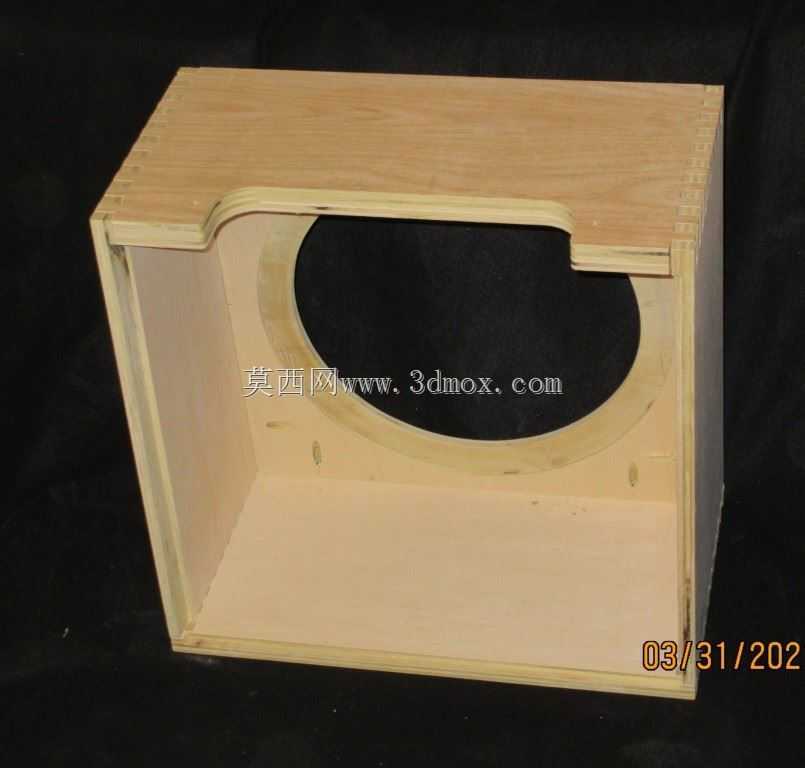

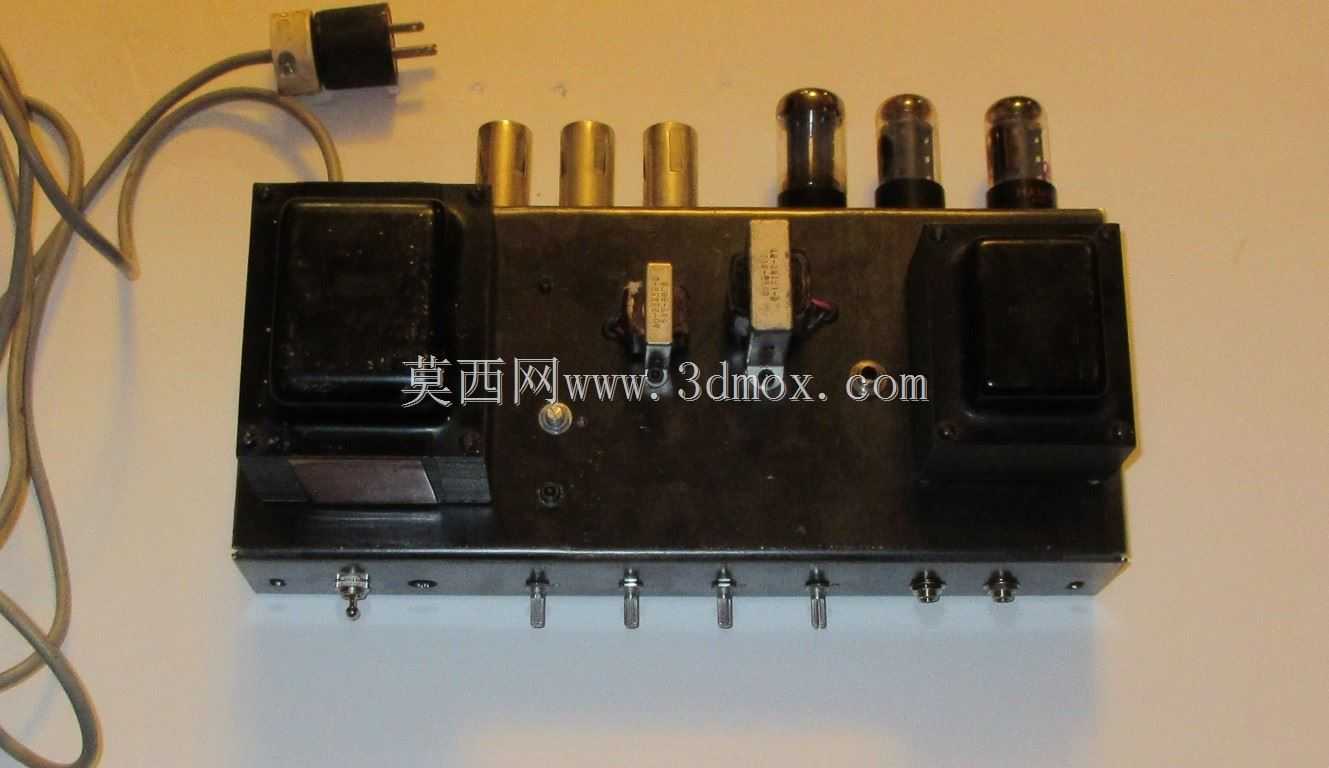

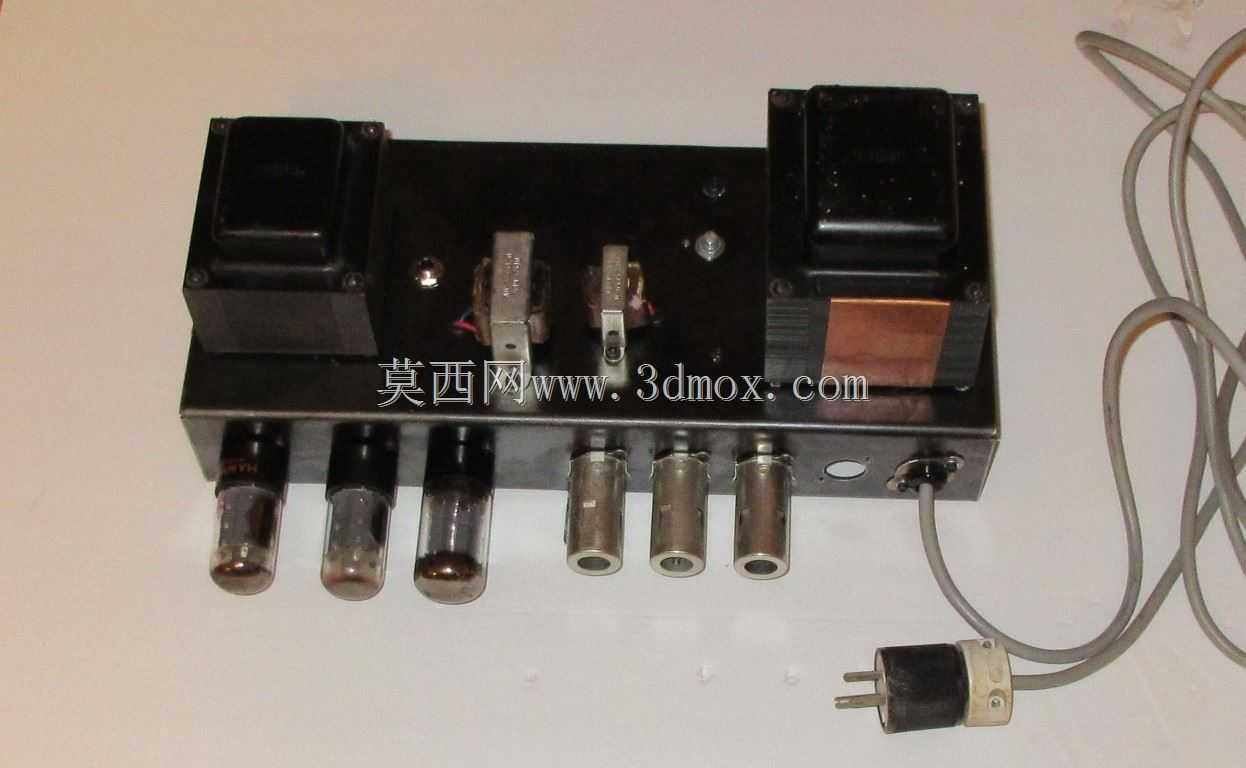

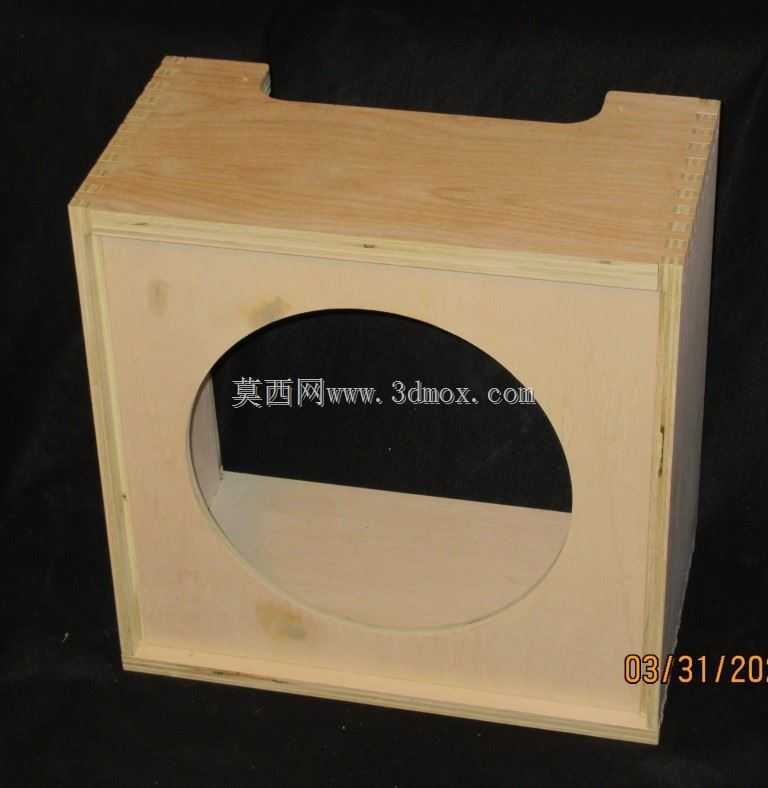

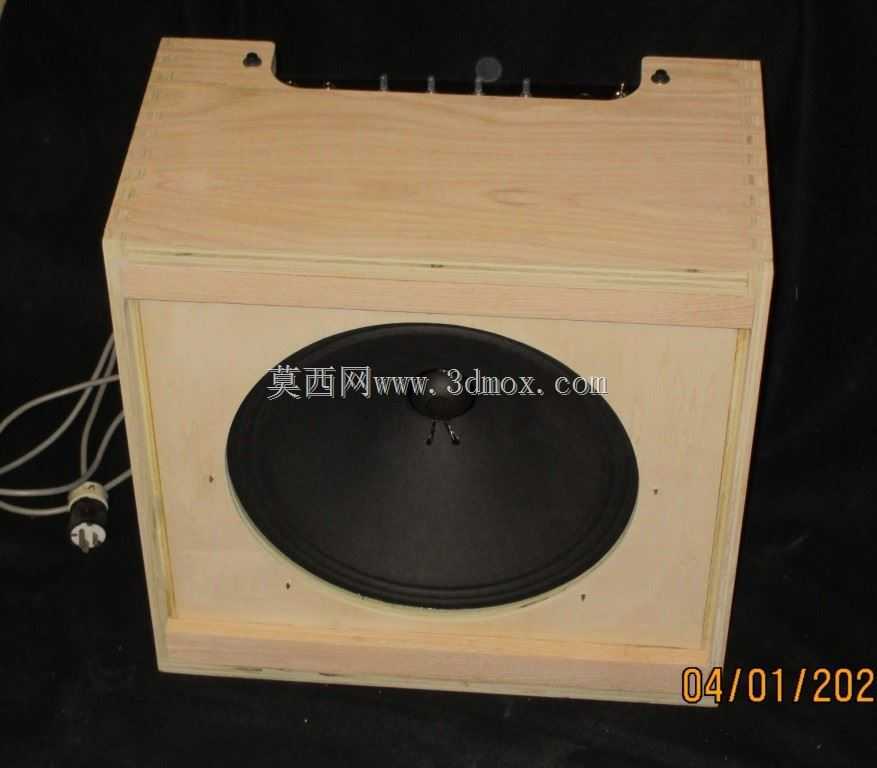

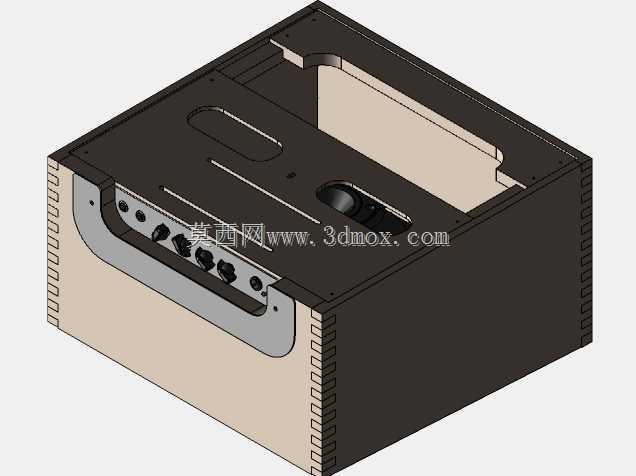

机柜CNC路由器从3/4英寸切割而成。Purebond胶合板（没有什么好说他们的产品质量了……），橡木，数控等离子切割底盘从0.075冷轧钢。除非另有说明，否则CAD文件不包括在CAM中添加的间隙。容易90度金属弯曲。由Titebond Supreme胶水和8个凹孔螺钉（扬声器挡板）组装。更新：1英寸。橡木胶合板顶部，以支持重型放大器底盘。机柜照片显示，扬声器和放大器底盘在测试期间安装到位。包括带展开的DXF底盘。故意的可能是设计错误的材料凸出或干涉需要手动修整和/或打磨以匹配相邻表面和（将加工限制为3轴，很少更换刀具）。3.3度倾斜的前部和扬声器挡板。手指关节以0.125英寸切割。端铣刀，0.0625英寸。半径狗耳朵紧配合。注意不同高度的前装饰件，由于尺寸为1英寸，它们在视觉上是相等的（机柜盖上后）。顶部和0.75英寸。底部面板放大器厚度使用来自Hammond A0-63底盘（B3等）的零件，包括变压器、扼流圈、管座/屏蔽等。照片中没有显示几个屏蔽（扼流圈和整流器附近）和将要安装的附加管/插座。交流电源线（显示在临时支架中）将移动。当底盘被切割时，管子的顺序是向后的（但噪音不是问题），并且已经在CAD文件中修复了。是的，那些是大变压器…紧凑（但沉重）踢屁股放大器双7591推挽输出（550V板，500V屏幕，和-50V至0V可调固定偏置），7247（或12AX7）阴极相位逆变器/最终前置放大器，12AX7前置放大器（一个直流耦合阴极跟随器阶段）和颤音振荡器，单GZ34整流器。原理图将在创建时发布（按构建时的设计）。电路没有什么不寻常的，除了（挡泥板已经这样做了至少一次）颤音目标的早期前置放大器
