全自动数控折弯加工设备结构

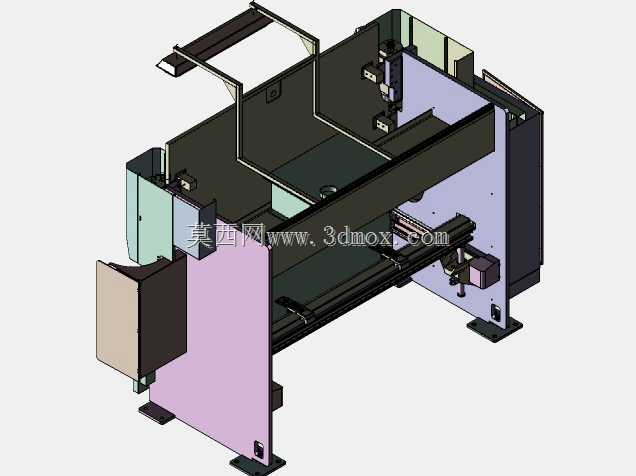

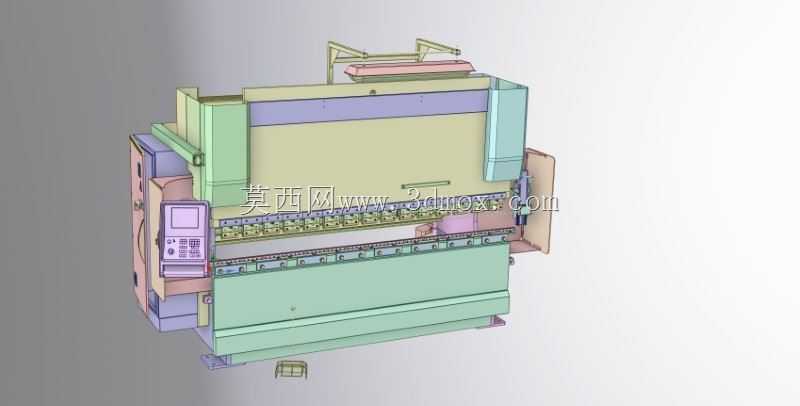

　　这套数控自动折弯设备的三维结构，面向钣金成型车间的连续折弯工序搭建，整机围绕板料自动送进、定位、压弯、脱模的完整动作链展开，在五金柜体、家电外壳、机箱机柜、金属支架类零件的批量产线中承担核心成型工位。

　　从产线布局角度看，设备主体采用立式开式压力机框架，折弯执行端布置在机身中部工作区，两侧预留自动送料轨道的对接接口，进料侧可衔接开平送料机或机械手上下料工位，出料侧直接连通码垛或后续焊接工位，不需要人工反复搬运板料。机身底座采用加厚焊接钢结构，建模时保留了地脚螺栓安装孔位与调平垫铁接触面，整机安装边界需要在地面预留不小于设备外轮廓单边六百毫米的检修通道，顶部吊装孔位置与车间行车吊点路径对齐，方便整机进场就位。

　　功能实现上，折弯滑块由两侧同步传动机构驱动，配合数控系统控制下压行程与保压时间，可针对不同厚度的低碳钢板、铝板设定对应的折弯角度与补偿量；机身前端的定位挡指可沿横向、纵向两个方向调整位置，板料送入后自动贴紧定位面，避免人工对线产生的角度偏差。配套的制动器组件布置在传动端，滑块完成下压回程动作后可快速锁止传动位，防止滑块意外下坠，在连续高速冲压折弯工况下既能保证动作节拍，也满足车间安全防护要求。

　　设计思路层面，整套结构把成型负载作为核心校核前提：机架立柱与工作台面的筋板布局全部对应折弯时的集中载荷方向，减少工作台面在满吨位压制时的挠曲变形；模具安装位采用标准压板槽结构，可快速更换不同折弯角度的上模与下模，适配多品种小批量的柔性生产需求。气路、油路的走线槽在模型中单独预留了安装空间，电气柜挂载在机身侧后方，和运动部件保持安全间距，现场布线时不需要额外切割机架结构。

　　对于结构设计人员来说，这套模型完整呈现了自动折弯单元从主机框架、传动执行、制动安全到送料对接的全部装配关系，在做产线规划时，可以直接提取设备外形尺寸核对车间通道、工位间距与上下料机械手的行程范围，也能参考其机架筋板布置、模具快换结构来优化自研钣金设备的细节设计，避免在安装干涉、维护空间预留这类现场常见问题上反复返工。
