电子元件自动送料设备结构设计方案

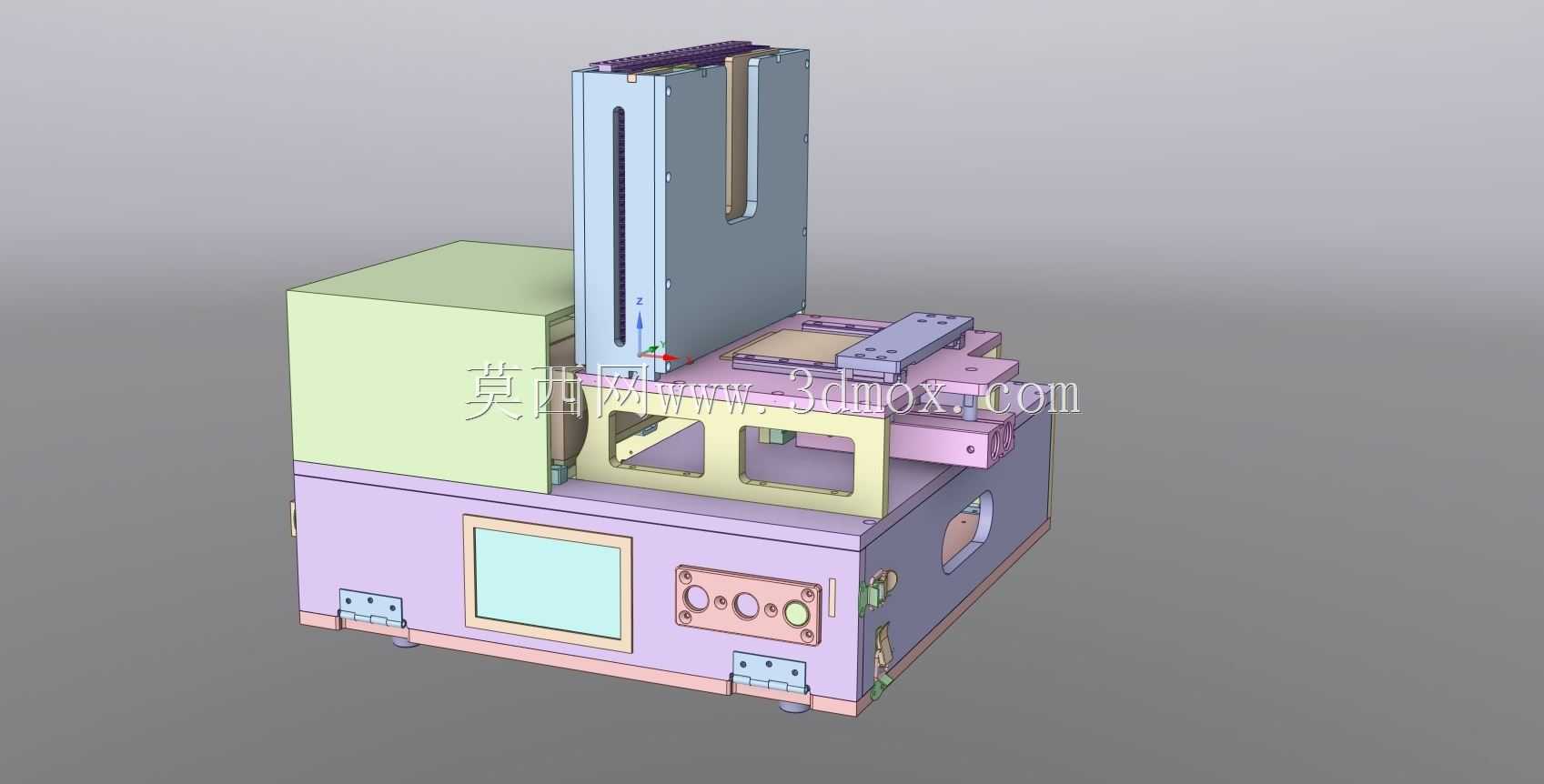

　　在消费电子组装、连接器生产、小型电子元器件分装的产线场景中，这类送料设备主要承担规整散装或叠装电子元件、按固定节拍将元件输送至指定加工工位的作用，替代传统人工取放料的重复操作，能有效降低小尺寸元件人工取放的对位偏差，减少元件在转运过程中的磕碰损伤，适配贴片元件、接插件、小型塑胶结构件等多种规整外形电子元件的上料需求。从结构布局来看，设备整体采用下置机架集成动力与控制单元、上置料仓与输送滑台的分层设计，底部机架作为整个设备的承载基础，侧面预留安装固定孔位，可直接通过螺栓固定在流水线台架或独立工作台上，机架底部设置可调支撑脚，能够补偿安装面的平面度误差，保证设备运行时的水平度，避免滑台运行出现卡滞。机架正面嵌入触控操作面板与控制按钮区，

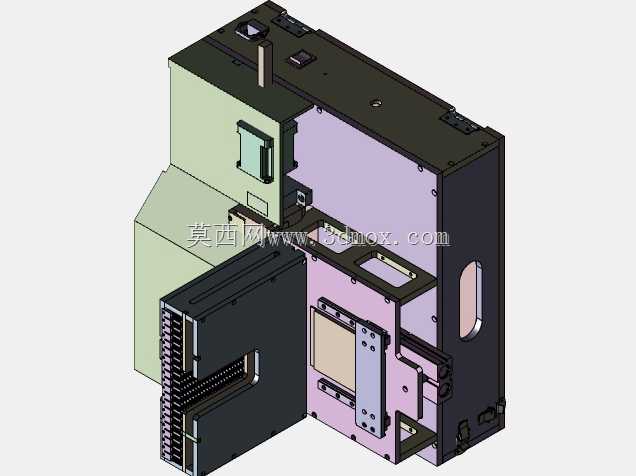

　　可直接在设备端完成送料节拍、滑台行程、料仓补料预警的参数设置，无需外接独立操作箱，缩减了设备的整体占地空间。上置的立式料仓采用竖置储料设计，可根据待送料电子元件的外形尺寸调整料仓内部的导向槽宽度，叠放的元件在重力作用下逐次落至下方的承接工位，料仓侧壁设置透明观察槽，运维人员可直接观察内部余料量，提前安排补料，避免产线空等。料仓下方对接的是直线滑台输送机构，滑台表面设置与元件外形匹配的定位卡槽，当料仓落下的元件卡入卡槽后，滑台在驱动单元带动下沿直线导轨平移，将元件精准输送至末端取料位，等待外部机械手或者人工取走元件完成后续工序，滑台的行程可根据对接工位的间距调整，适配不同布局的产线对接需求。滑台侧边设置到位检测传感器，当元件完全落位、

　　滑台移动至指定位置时才会输出信号触发下一工序，避免出现空送、元件错位的问题。设计过程中，将驱动电机、传动组件、气路管线全部集成在底部机架的封闭腔体内，外部仅预留电源与通讯接口，既可以避免车间内的灰尘、碎屑落入传动部件造成磨损，也能减少设备运行时传动部件产生的噪音向外传递，适配电子车间洁净度与噪音管控的要求。设备的安装边界充分考虑了产线对接的兼容性，整体宽度控制在常规流水线工位的宽度范围内，高度适配多数桌面级作业工位的操作高度，料仓顶部预留补料开口，补料时无需拆解设备外壳，直接将整理好的叠装元件从顶部放入料仓即可完成补料操作，降低运维操作的复杂度。滑台的末端位置设置可调节的限位挡块，可根据不同元件的输送位置要求微调挡块位置，

　　保证元件停位精度控制在装配允许的公差范围内，无需重新修改滑台的驱动参数。在结构强度设计上，承载滑台与料仓的安装板采用加厚钢板加工，长期运行不会出现形变，保证料仓与滑台的对接位置精度不会随使用时间增加出现偏移，导轨选用标准线性导轨，运行阻力小、定位精度保持性好，日常维护仅需定期加注润滑脂即可，无需频繁更换易损件。设备的控制逻辑内置缺料预警、卡料自动停机功能，当料仓内无元件下落、或者元件在料仓出口出现卡滞时，设备会自动停止运行并通过面板指示灯提示故障位置，运维人员可快速排查处理，减少故障停机时间。这类送料设备可单独作为小型工位的上料单元使用，也可多台组合对接多工位加工设备，适配不同产能规模的电子组装产线需求，整体结构没有冗余设计，所有部件均采用行业通用标准件，后期备件更换成本低，适配电子制造车间多品种小批量的生产切换需求，更换不同规格的料仓导向槽与滑台定位治具，即可快速切换适配不同外形尺寸的电子元件送料，无需对设备主体结构进行大幅改动。
