砖垛转运抱夹式整托砖块搬运设备

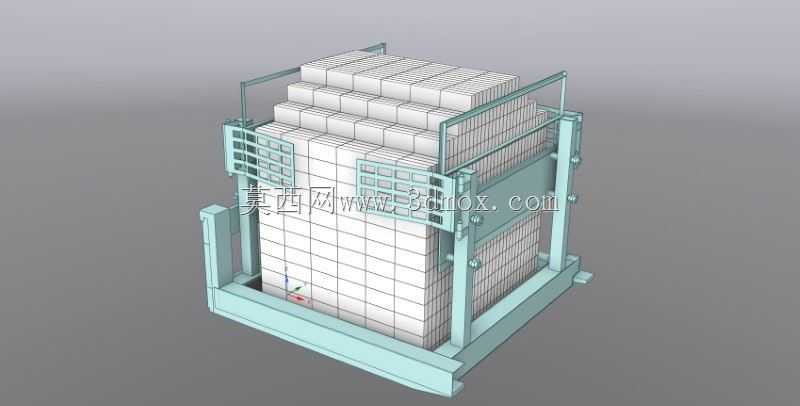

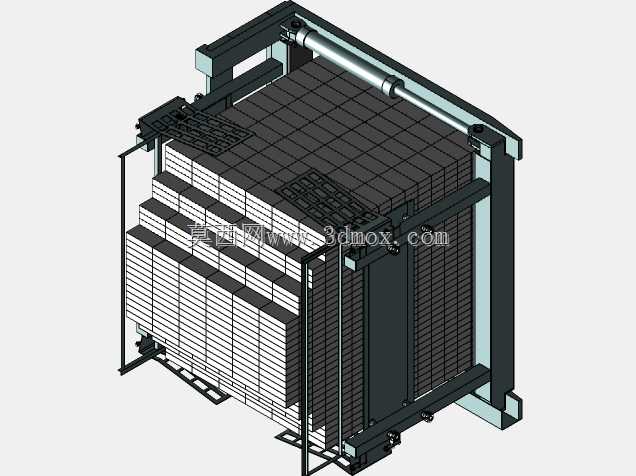

　　这款抱夹式砖块搬运设备，主要面向建材生产厂区、成品砖仓储堆场、建筑工地现场的砖块转运作业场景，解决传统人工码砖、零散搬运效率低、劳动强度大、砖体易磕碰破损的痛点，适配标准尺寸的整托砖块单元化搬运需求，可直接对接窑车出砖位、成品仓储区、货运车辆装卸位的流转工序，无需额外拆分砖垛即可完成整托转移。设备整体采用框架式对称结构设计，主体承载框架采用矩形型钢焊接成型，两侧夹臂通过直线导轨与主框架连接，夹臂内侧设置多道横向格栅式挡条，既保证夹取时与砖垛侧面的接触面积足够分散夹持力，避免单块砖受集中应力出现碎裂，又能预留足够的观察间隙，方便操作人员对位时观察砖垛对齐状态，格栅间隙同时可容纳砖垛表面残留的砖屑、浮尘掉落，

　　避免夹取面卡滞杂物导致夹持力不均。设备底部设置整体式承载底座，底座尺寸与常规1200mm×1000mm标准物流托盘的外轮廓适配，底座边缘预留叉车叉取孔位，同时底座四角设置可调式支撑脚，在设备静置存放或临时停靠时可通过支撑脚调平，避免框架长期偏载出现结构变形。两侧夹臂的驱动采用同步联动设计，保证两侧夹臂的开合行程完全对称，夹持力通过可调式限位结构控制，可根据不同材质砖块的承压能力调整夹持行程，避免夹持力过大压碎砖体、或是夹持力过小导致转运过程中砖垛滑落。夹臂开合的导向结构采用重载型直线导轨副，导轨安装面经过铣削加工保证平行度公差控制在0.2mm/m以内，避免夹臂运行过程中出现卡滞、偏斜，保证长期反复开合作业的结构稳定性。

　　设备顶部设置横向限位挡架，挡架高度可根据砖垛的码垛高度进行多档位调节，适配常规码放高度1200mm-1800mm的整托砖垛，挡架内侧设置缓冲橡胶垫，当砖垛被夹持提升至限位位置时，橡胶垫可缓冲砖垛顶部与挡架的刚性接触，避免顶层砖块被磕碰破损。在实际作业流程中，该设备可配合叉车或是车间内的起重吊装设备使用，当对接出砖工位时，操作人员将设备移动至整托砖垛的正上方，调整位置使两侧夹臂对准砖垛的两个对称侧面，随后驱动夹臂同步向内收拢，直至夹臂格栅面完全贴合砖垛侧面并达到预设夹持力，随后通过顶部挡架的限位确认砖垛被完全抱紧，即可将整托砖垛连同底部托盘一同抬起转运，整个对位、夹持、转运过程无需人工辅助扶正砖垛，

　　单趟作业即可完成一整托标准砖块的转移，相比传统人工配合简易吊具的作业方式，转运效率可提升3倍以上，同时大幅降低砖块转运过程中的破损率。设备的结构设计充分考虑了建材厂区的多尘、重载作业环境，所有转动配合部位均设置防尘密封结构，导轨副表面加装防尘刮板，可在夹臂开合过程中自动刮除导轨表面附着的砖屑、灰尘，避免杂质进入导轨副加剧磨损；所有结构件的焊接部位均做去应力处理，焊接完成后整体进行抛丸除锈并喷涂耐磨防锈涂层，适应厂区露天、半露天堆场的潮湿、多尘作业环境，延长设备的使用寿命。安装边界方面，设备处于完全张开状态时的最大外轮廓宽度为1600mm，完全收拢状态下的最小宽度为800mm，整体高度可根据砖垛高度调整至最高2200mm，底座的叉取孔位间距适配标准3吨叉车的叉齿间距，无需对现有叉车进行额外改装即可直接配套使用；设备自身的框架重量约为420kg，夹持额定载荷为1200kg，可覆盖常规混凝土砖、烧结砖、加气块等多数建材砖块的整托搬运载荷需求。在结构细节设计上，夹臂与主框架的连接部位设置了磨损补偿调整结构，当长期使用后导轨副、铰接部位出现磨损间隙时，可通过调整斜镶条的位置补偿磨损量，避免夹臂出现晃动间隙，保证夹持精度，无需整体更换结构件即可完成维护，降低设备的后期使用维护成本。
