汽车连杆精加工专用自动化加工设备结构

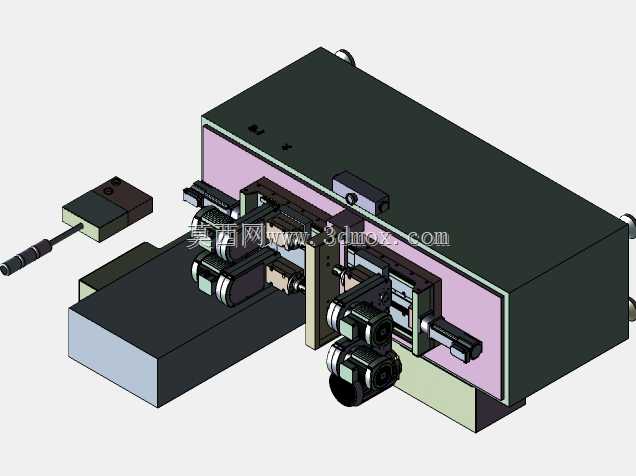

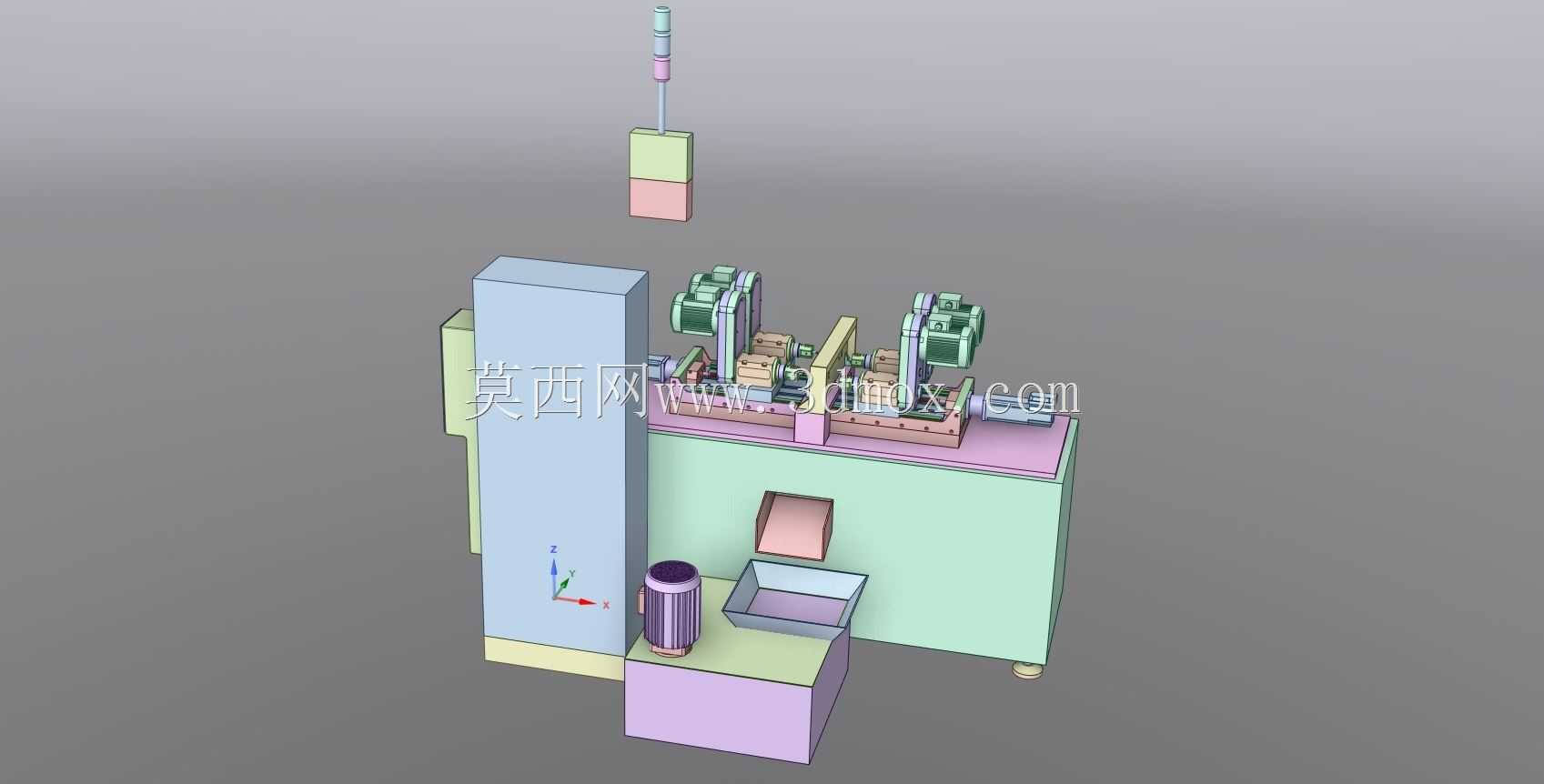

　　这套设备针对汽车发动机核心传动部件连杆的终道精加工工序开发，主要应用于汽车动力总成零部件制造车间的精加工产线，适配量产连杆的尺寸精度、形位公差终加工需求，可对接上游粗加工、半精加工工序的来料，完成连杆大小头孔精镗、端面精铣、结合面精度修正等核心精加工动作，替代传统多台分立机床的串行加工模式，减少工序间周转带来的装夹误差与转运耗时。从整体布局来看，设备采用卧式床身作为承载基体，左侧集成立式立柱结构搭载主轴进给单元，床身工作台面设置多工位液压工装夹具，可同时完成待加工件上料、加工位切削、成品件下料的并行动作，夹具定位面严格匹配连杆大小头孔的工艺基准，采用一面两销的经典定位方案，夹紧点避开加工走刀路径，

　　同时设置浮动支撑结构抵消连杆薄壁部位的切削振颤，保证精加工过程的稳定性。设备上部设置独立的进给驱动模组，采用线性导轨搭配滚珠丝杠的传动结构，主轴单元可实现X、Y、Z三个轴向的精准进给，进给重复定位精度控制在微米级，满足连杆精加工的公差要求；主轴端适配可换式精镗刀与面铣刀结构，可根据不同型号连杆的加工需求快速切换刀具，换刀定位面设置精度校准基准，避免换刀带来的尺寸偏差。床身侧部集成切削液喷淋与铁屑收集结构，加工过程中切削液精准喷射到切削接触区域，带走切削热量同时冲落切屑，切屑随切削液流入下部的过滤收集仓，经过滤后的切削液可循环泵送使用，降低加工耗材消耗。设备的安装边界需考虑车间地面承重要求，床身底部设置可调式减震垫铁，

　　可调整设备水平度同时隔绝车间其他设备的振动传导，避免外部振动影响精加工表面质量；设备后侧预留电气接线与气动管路接口，可直接对接车间的压缩空气气源与供电回路，上部的吊装结构满足设备进场安装时的整体吊装需求，无需拆解核心部件即可完成移位。从设计思路上，这套设备优先考虑连杆精加工的工艺特殊性，连杆作为传递发动机活塞往复动力的核心部件，其大小头孔的圆柱度、孔距精度、两端面的平行度直接影响发动机的运行平顺性与使用寿命，因此设备的刚性设计做了针对性强化，床身采用整体铸铁结构，经过时效处理消除内应力，避免长期使用后的结构变形影响加工精度；进给导轨采用加宽式线性导轨，提升主轴单元的承载刚性，应对精镗加工时的径向切削力。操作侧设置安全防护门结构，

　　加工过程中防护门关闭，隔绝切削飞溅与刀具运转的安全风险，防护门设置透明观察窗，可实时观察内部加工状态，同时门上设置安全联锁开关，防护门未完全关闭时设备无法启动主轴运转，避免操作安全隐患。设备的上料位设置工件定位预导向结构，操作人员放置待加工连杆时可快速卡入定位槽，无需反复调整工件位置，降低上下料的辅助时间，提升单班加工产能；下料位设置成品件暂存槽，加工完成的连杆随夹具移位到下料位后自动松开，操作人员可直接取出成品放入周转箱，整个上下料动作无需进入加工区域，操作流程符合人机工程学要求，减少操作人员的动作幅度与劳动强度。针对不同规格的连杆加工，这套设备的夹具可通过更换定位销与夹紧块实现快速适配，调整时间控制在半小时以内，无需改动设备的主体结构与进给参数，可兼容多款同系列不同排量发动机的连杆精加工需求，适配多品种小批量的柔性生产场景。设备的气动系统设置压力检测传感器，当车间压缩空气压力低于夹紧要求的阈值时，设备会自动暂停加工并发出提示，避免气压不足导致夹紧力不够，造成加工过程中工件移位报废甚至刀具崩损的问题；主轴单元设置温度监测模块，长时间运转导致主轴温度超过设定值时会自动降速运行，待温度回到正常区间后恢复额定转速，避免主轴热伸长影响加工尺寸精度。
