3M铜头非标多工位自动装配生产设备

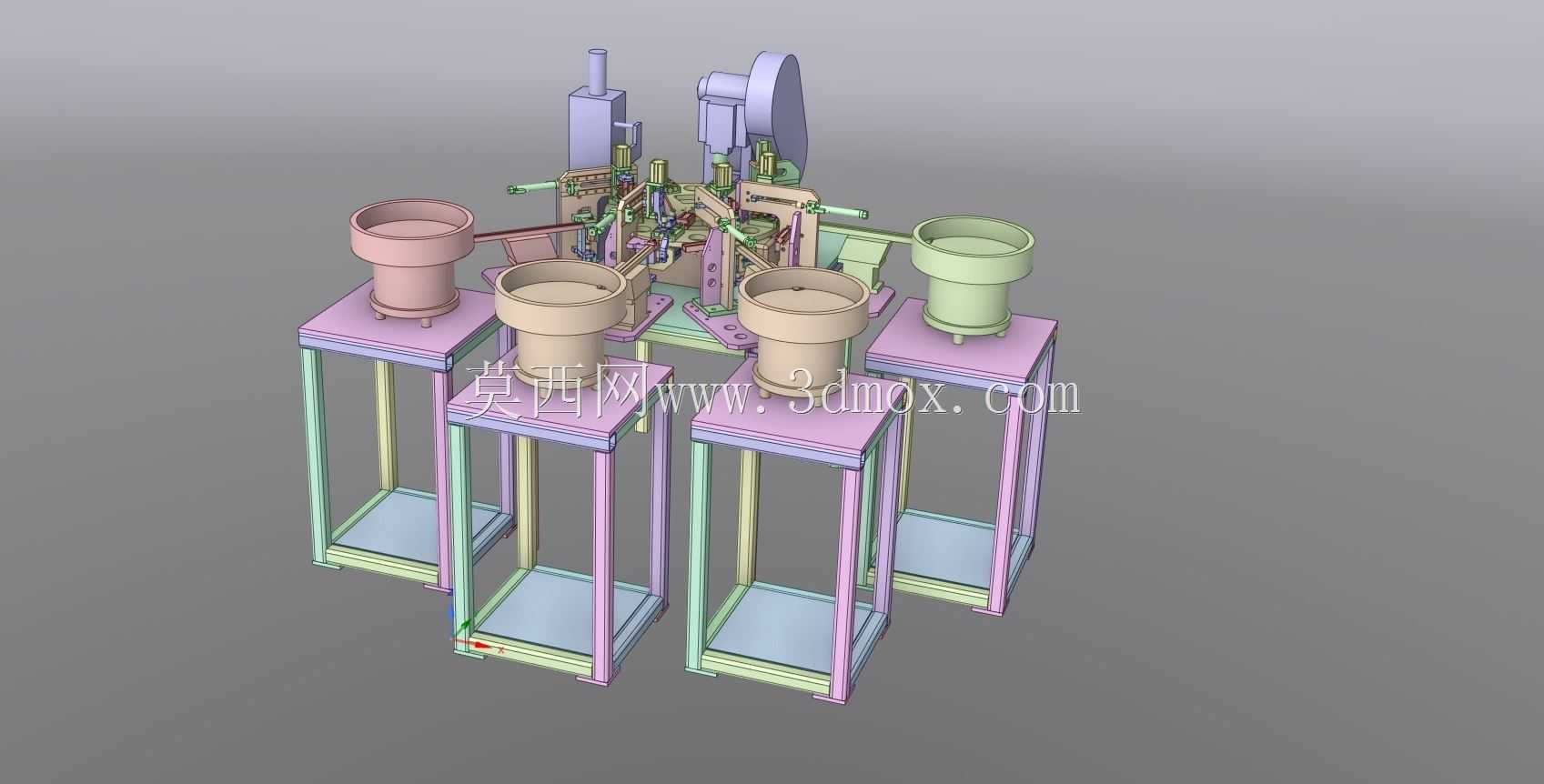

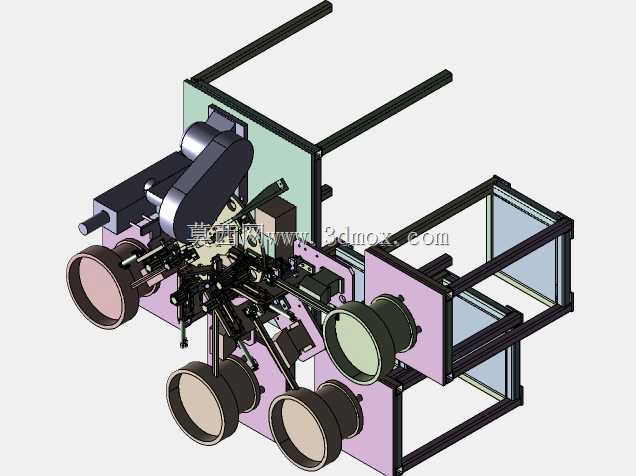

　　这套非标装配设备主要面向通讯类接插件中3M规格铜头的批量组装工序，在中小型电子零部件加工厂的接插件生产车间内，这类设备往往承担着替代人工重复装配、稳定产品装配精度的核心作用，区别于标准装配机台，该设备针对铜头与配套塑胶基座、接触弹片的装配公差做了专属适配，能适配同规格下微小尺寸差异的铜头来料，无需频繁更换工装即可覆盖同系列多款铜头产品的装配需求。从整体布局来看，设备采用四组独立振动上料台搭配中部装配主机的排布方式，四组上料台分别对应铜头本体、塑胶基座、接触弹片、锁紧卡簧四类装配物料，每个上料台都通过直振送料轨道将排序完成的物料输送至装配主机的对应取料位，中部装配主机集成了多组气动取料机械手、压装单元、检测工位，

　　所有工位沿转盘式分度机构排布，物料随转盘转动依次完成上料、预装、压合、检测、下料全流程动作，相比直线式装配线，转盘式排布大幅压缩了设备的占地空间，车间布局时仅需预留长3.2米、宽2.4米的安装区域即可完成设备就位，设备底部采用可调脚杯支撑，可适配地面平整度偏差在5mm以内的车间地面，无需额外做预埋基础，安装时仅需对接0.5-0.7MPa的压缩空气气源与220V交流供电即可启动运行。在功能设计上，设备的压装单元采用了行程可调的滑台气缸搭配压力传感器的结构，压装过程中可实时监测压入力数值，当压入力超出设定阈值时设备会自动停机并触发报警，避免因物料尺寸偏差导致压装次品或者工装损坏，每个上料轨道末端都设置了物料到位检测传感器，

　　当某一工位缺料时设备会自动暂停对应工位动作，其余工位保持待料状态，避免空转产生无效动作。设备的机架部分采用工业铝型材搭配亚克力防护门板搭建，既保证了机架的结构强度，又能通过透明防护门板直观观察内部装配动作，防护门板上设置了安全联锁开关，当门板被意外打开时设备会立即停止所有动作，保障现场操作人员的人身安全。设计过程中针对铜头零件易刮花的特性，所有与铜头直接接触的取料吸头、定位工装都采用了POM材质加工，避免金属工装直接接触铜面导致外观不良，送料轨道内壁也做了抛光处理，减少物料输送过程中的摩擦划痕。设备的装配节拍可根据实际生产需求调整，单工位动作时间可在0.5-2秒区间内独立设置，

　　常规生产状态下整套设备的装配节拍可达每小时1200件成品，相比纯人工装配效率提升6倍以上，同时能将装配良率稳定在99.5%以上，避免人工装配时出现的漏装、压装不到位、零件变形等问题。在安装边界设计上，设备的操作面高度设置为850mm，符合普通操作人员站立操作的人体工程学高度，操作按钮与触摸屏都布置在设备正面的悬臂支架上，操作人员无需俯身即可完成参数调整与设备启停操作，设备的下料口直接对接成品收集盒，也可根据车间流水线布局对接皮带线将成品直接输送至下一道检测工序，设备的气源接口与电源接口都布置在设备背面底部，布线布管时可沿地面线槽排布，不会占用操作面的通行空间。针对非标设备常出现的换型难问题，这套设备的所有定位工装都采用了快拆式设计，更换同系列不同规格铜头产品时，仅需更换对应位置的定位块与吸头，调整对应压装单元的行程参数即可完成换型，单次换型时间可控制在15分钟以内，适配多品种小批量的通讯零部件生产模式。
