CATIA创建的带轮皮带传动机构三维设计

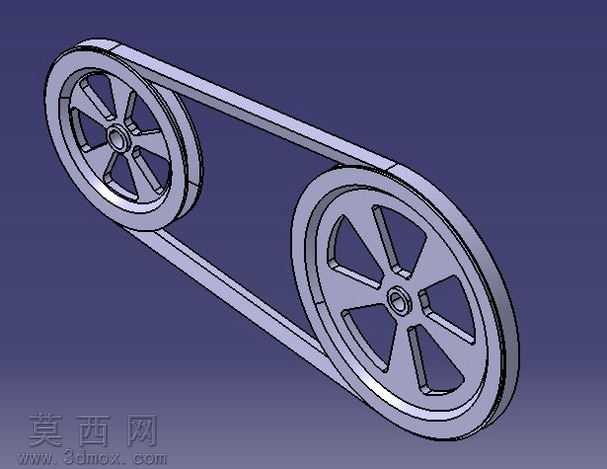

本作品是在CATIA V5R20环境下完成的带传动机构三维建模设计，整体围绕经典的开口皮带传动结构展开，完整还原了带传动机构的核心组成与装配逻辑。建模过程首先从带轮的结构设计入手，两个带轮均采用辐条式轮体结构，区别于实心轮的厚重设计，六根均匀分布的辐条在保证轮体结构强度的同时有效降低了整体重量，轮缘位置设计有适配皮带的环形槽结构，能够对皮带起到侧向限位作用，避免传动过程中皮带出现滑脱偏移的问题；带轮中心位置设计有标准的轴孔与安装定位结构，可直接与传动轴完成装配对接，还原真实机械部件的安装适配逻辑。皮带部分采用闭合环形结构建模，严格匹配两个带轮的中心距与轮槽尺寸，建模时精准计算了皮带的包角与张紧余量，确保皮带与两个带轮的轮槽完全贴合，还原带传动依靠摩擦力传递动力的结构特性。装配阶段采用自底向上的装配逻辑，先完成单个带轮的特征建模与结构校验，通过旋转凸台、切除拉伸、阵列等特征命令完成辐条、轮槽、轴孔等细节结构的创建，保证单个零件的尺寸精度与结构合理性；再通过同轴约束、平面匹配约束、距离约束完成两个带轮的空间定位，确保两轮的轮槽处于同一平面内，避免出现错位导致的传动卡滞问题；最后完成皮带的装配约束，模拟皮带张紧后的真实状态，整体装配无干涉、无错位，完全符合带传动机构的实际装配要求。材质与渲染方面，为带轮部件赋予了哑光金属材质，还原钢制机械零件的质感，表面添加了细微的磨砂纹理避免渲染效果过于塑料化；皮带部分赋予了深色橡胶材质，添加了轻微的表面粗糙质感与弹性材质的光影特性，区分金属与橡胶两种不同材质的视觉表现。渲染背景采用低饱和度的深蓝色调，突出机构本身的结构轮廓，通过合理的光影布置清晰展现辐条的镂空结构、轮槽的细节特征以及皮带与带轮的贴合状态，让整体模型的结构层次清晰可见。该模型完整还原了带传动机构的核心结构特点，可作为机械原理教学演示、传动方案设计验证的参考模型，清晰展现了带传动结构简单、传动平稳、可缓冲吸振的结构优势，建模过程严格遵循机械设计的尺寸规范，各部件的比例协调、结构合理，能够直观呈现带传动的工作原理与装配关系。
