高精度微米级指示式测量表头结构设计

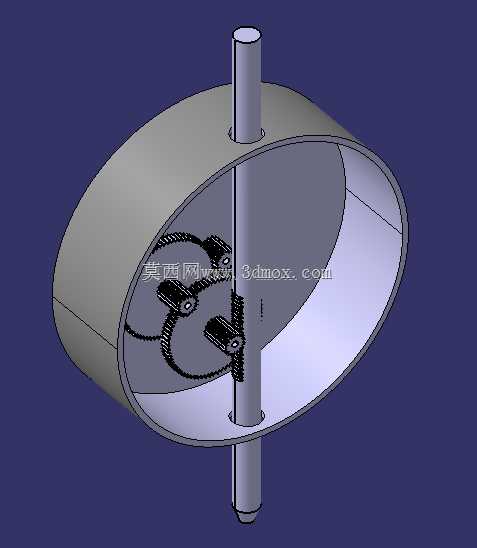

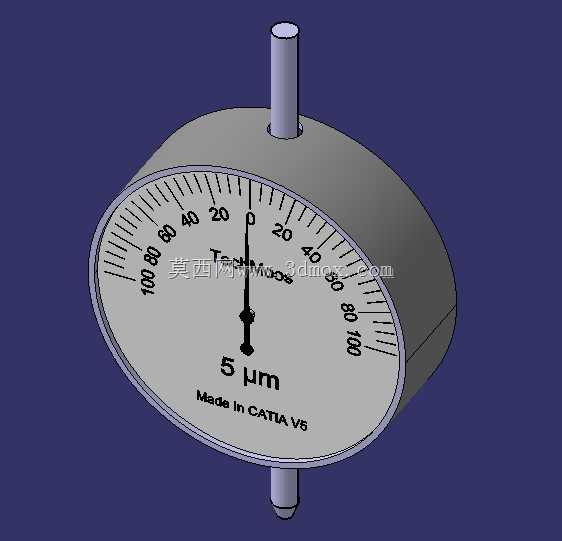

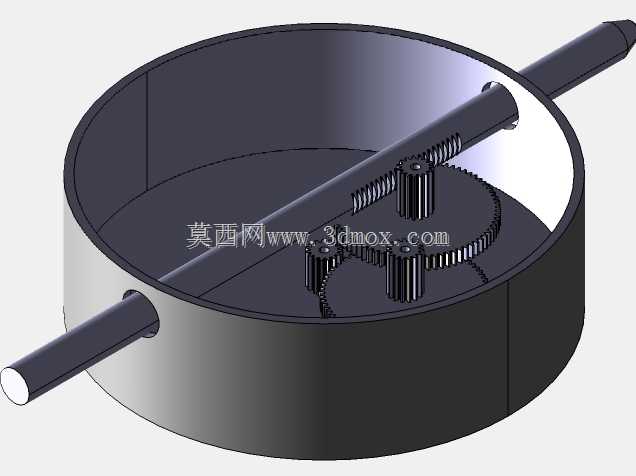

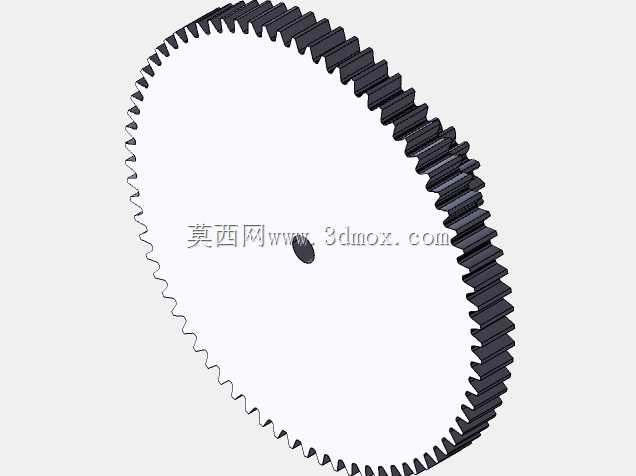

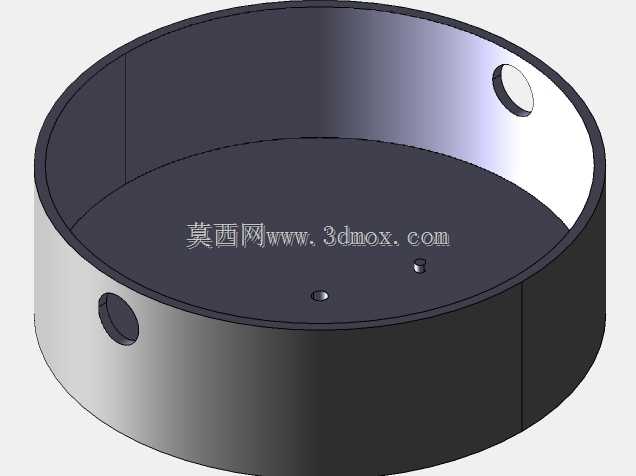

在精密机加工现场的工序间检测环节、实验室精密尺寸比对场景、自动化产线的工件形位公差在线监测工位，这类微米级分辨率的指示测量表头都是不可或缺的基础检测器具，相比普通百分表，它能捕捉到更细微的尺寸偏差，适配精加工后工件的圆跳动、端面跳动、微小尺寸公差的检测需求，常被装夹在磁性表座上，配合高度规、偏摆仪等工装完成各类形位参数的测量。从结构设计逻辑来看，这款测量表头采用了对称式的圆形壳体布局，上下伸出的测杆轴线与表盘中心完全重合，能保证测杆的直线位移通过内部传动机构无偏斜地传递到指针转轴，避免侧向分力带来的测量误差；表盘采用对称刻度布局，零位设置在表盘正上方，正负测量区间的刻度均匀分布在零位两侧，读数时无需额外换算偏差方向，能快速判断被测尺寸是偏大还是偏小，刻度线的长度按照分度值层级做了区分，整十刻度线最长、五微米分度线次之、最小分度线最短，符合一线检测人员的读数习惯，能有效降低误读概率。在安装边界设计上，上下测杆的外径采用了行业通用的夹持尺寸，可直接适配市面上绝大多数标准表座的夹头，无需额外制作过渡转接件；壳体的厚度与外径比例经过优化，既保证内部传动机构有足够的安装空间，又不会因为壳体过大影响狭小空间内的测量作业，比如在检测深孔内壁的圆跳动时，较薄的壳体能深入孔口附近，避免表体与工件发生干涉。功能特性层面，这款表头的测量分辨率达到5微米，能满足IT5级及以上精度等级工件的检测需求，测杆的轴向行程覆盖了常规精密检测的常用范围，测头采用耐磨硬质合金材质，长期接触被测工件表面也不易出现磨损变形，能长期保持测量精度的稳定性；表盘表面做了防眩光处理，在车间强光照射下也能清晰读取刻度数值，避免反光带来的读数误差。设计过程中重点考虑了传动机构的回程误差控制，内部齿轮传动副的齿侧间隙经过合理匹配，既保证测杆移动时指针转动顺滑无卡滞，又能将回程误差控制在最小分度值以内，确保正反向测量时的数值准确性；壳体采用轻量化的金属材质，在保证结构强度、抗车间磕碰能力的同时，降低了整体重量，装夹在表座上不会因为自重过大导致表座悬臂下垂，影响测量基准的稳定性。
