管道相贯线数控等离子切割设备结构

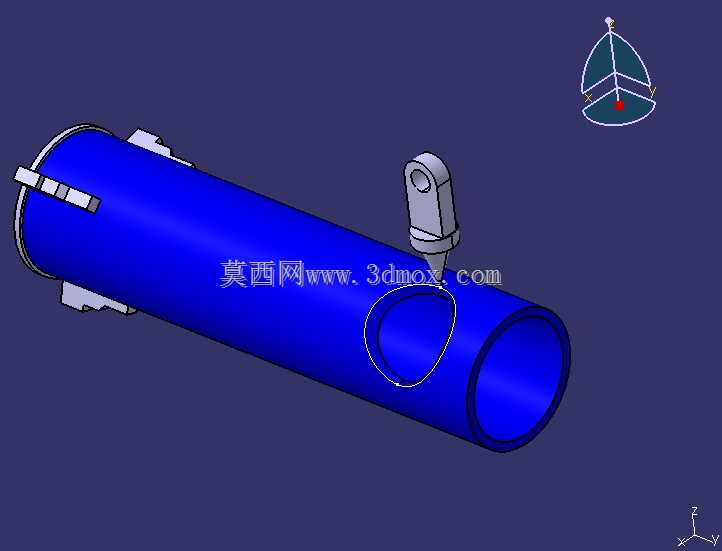

　　在油气长输管线现场施工、市政管网预制、钢结构管桁架加工场景中，管材端口的相贯线切割、坡口加工一直是影响管线对接精度、焊接质量的核心工序，传统手工火焰切割或砂轮切割不仅加工精度差，坡口角度一致性难以保证，还会产生大量打磨工作量，拖慢现场预制效率，这款等离子切管设备的三维结构，正是针对这类大口径金属圆管的定长切割、异形相贯口加工需求做的结构方案设计。从结构布局来看，设备采用悬臂式割枪搭载结构，配合管材回转支撑工装，可实现割枪沿管材轴向进给、径向升降、摆角调整三个维度的运动，搭配管材的周向回转动作，能够完成正交、斜交、偏心交等多种相贯线轨迹的连续切割，无需二次装夹即可完成带焊接坡口的管口成型，适配碳钢、不锈钢等多种金属管材的加工需求。

　　设计过程中重点考虑了现场加工的安装边界，整套设备的占地宽度可适配常见的6米定长管材堆放工位，割枪的升降行程覆盖DN50到DN600常规工业管材的外径范围，悬臂的轴向进给行程满足单根管材上多个相贯口的连续加工需求，无需频繁挪动管材位置，降低现场工人的吊装对位工作量。割枪夹持端预留了等离子割炬的标准安装接口，同时设计了防撞退让结构，当切割过程中遇到管材表面变形、焊疤凸起时，夹持机构可触发微动信号暂停进给，避免割炬碰撞损坏，这一细节是结合现场管材往往存在运输变形、表面余留焊疤的实际工况做的优化，避免实际使用中频繁损坏割嘴增加耗材成本。管材支撑端采用可调式滚轮架结构，可根据管材外径调整滚轮间距，保证不同管径的管材回转时的同轴度，

　　避免切割轨迹出现椭圆偏差，滚轮表面包覆聚氨酯材质，减少金属管材表面的划伤，针对薄壁不锈钢管的加工场景，还可调整滚轮的回转阻尼，避免管材窜动影响切割面平整度。切割轨迹的运动逻辑是基于CATIA运动仿真模块做的全流程模拟，验证了不同相贯角度下割枪摆角与管材回转速度的匹配关系，避免出现割枪与管材外壁的运动干涉，同时模拟了切割过程中割缝宽度的补偿逻辑，保证加工后的管口尺寸与理论对接尺寸的偏差控制在焊接允许的公差范围内，减少后续管口组对时的错边量。从功能特性来看，这套结构无需额外配置复杂的专用轨道，可直接在管材预制场的平整地面上完成安装固定，对现场基建的要求较低，适合野外管线施工的临时预制场使用，割枪的线缆、气管均采用拖链内置排布，

　　避免运动过程中管线拉扯磨损，提升设备在多粉尘切割环境下的运行可靠性。设计时还考虑了日常维护的便捷性，割枪升降、轴向进给的导轨副均设计了防尘护板，减少切割产生的金属粉尘进入导轨滑块，延长运动部件的维护周期，滚轮架的轴承座采用外置式注油嘴，无需拆解工装即可完成日常润滑保养，适配工地现场维护工具不全、保养条件有限的实际情况。针对大口径厚壁管材的切割需求，割枪的摆角机构可根据管壁厚度调整切割坡口角度，实现V型、Y型等不同焊接坡口的一次成型，切割后管口表面的氧化层薄，无需大量打磨即可直接进行焊接作业，相比传统加工方式可减少60%以上的管口预处理工作量，大幅提升管线预制的整体效率。整套结构的运动部件选型均围绕工业现场连续作业的可靠性要求设计，没有采用轻量化的3D打印类非标结构，所有连接位均设计了标准紧固件安装位，易损件均可采用通用工业配件替换，降低设备的后续使用成本。
