镂空框架式五角球几何结构设计

　　这类镂空框架式五角球结构，最早在工业设计领域常作为空间结构力学验证的基准构型出现，后续逐步延伸到工装夹具定位支撑、装饰性工业构件、教学演示教具等多个场景中。在实际工程应用里，这类对称多面体框架结构常被用作非标设备内部的支撑骨架，依托自身多向对称的受力特性，能够在有限的安装空间内分散多方向的载荷，相比实心结构减重超过60%的同时，还能保留足够的结构刚度，尤其适合对设备自重有严格要求的移动检测设备、便携式工装的内部支撑场景。

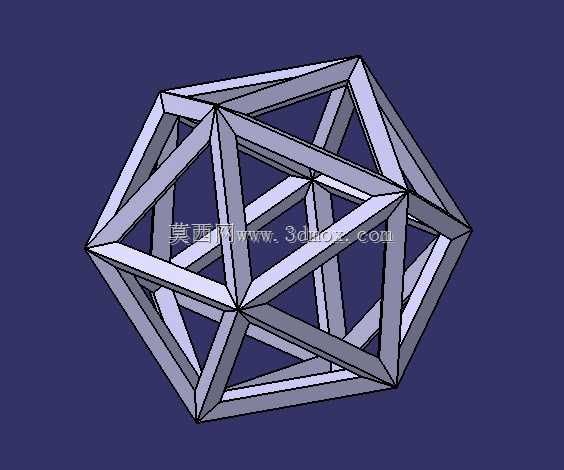

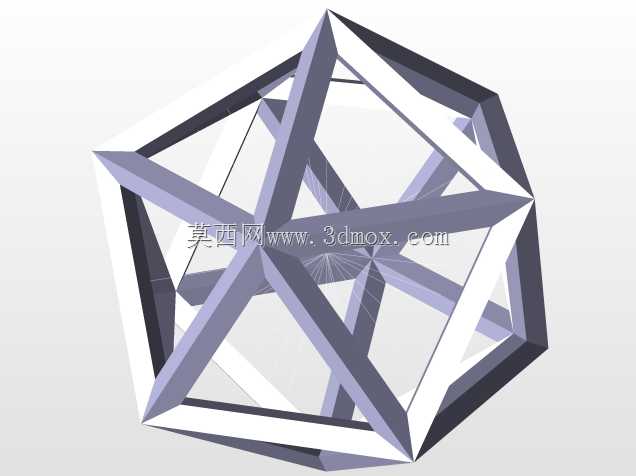

　　从结构功能特性来看，该五角球采用等截面杆件拼接的框架形式，所有杆件的截面尺寸保持一致，相邻杆件之间的连接节点采用共顶点交汇设计，不存在额外的转接支撑件，既减少了装配环节的零件数量，也避免了转接件带来的应力集中问题。整个结构具备正二十面体衍生的几何对称性，共计12个顶点、30根结构杆件，每个顶点交汇5根杆件，任意方向施加的外载荷都能通过相邻杆件快速分散到整个结构上，不会出现局部杆件应力过载的情况。在做结构力学仿真时，这类对称结构的网格划分效率更高，边界条件设置也更简便，常被用作有限元分析的教学验证模型，帮助初学者理解空间杆系结构的载荷传递路径。

　　设计这类结构时，首先要确定整体的外接球直径，也就是整个五角球的最大外形尺寸，这个尺寸需要根据实际安装边界来确定，要保证结构装入安装位后，各个方向的杆件都和周边零部件保留至少2mm的安全间隙，避免设备运行过程中出现运动干涉。确定外接球尺寸后，需要先绘制正二十面体的基础线框，提取所有的棱边作为杆件的中心轨迹线，再沿着轨迹线扫描生成等截面的杆件实体，这里要注意杆件的截面尺寸不能过大，否则相邻杆件在交汇节点处会出现过度的实体重叠，既增加不必要的结构重量，也会给后续的3D打印或者机加工带来难度；截面尺寸也不能过小，否则杆件的长细比过大，受压时容易出现失稳变形，常规应用场景下杆件截面的外接圆直径控制在整体外接球直径的1/12到1/10之间，就能兼顾刚度和减重需求。

　　在节点处理上，所有杆件的交汇位置要做自然的圆角过渡，不能保留尖锐的实体交线，一方面是为了减少加工过程中的应力集中，提升结构的抗疲劳性能，另一方面如果是采用3D打印工艺制作，圆角过渡能够减少支撑材料的使用，降低打印后处理的工作量。如果是用于教学演示场景，还可以在部分杆件上预留应变片粘贴位，方便在做力学实验时采集杆件的应力应变数据，验证空间杆系的力学计算结果。如果是作为装饰性工业构件使用，可以在杆件表面做阳极氧化或者喷塑处理，不同方向的杆件采用不同的颜色区分，既提升视觉辨识度，也能起到防腐防锈的作用。

　　实际选型应用时，需要根据使用场景的载荷特性调整杆件的截面形式，如果是承受较大冲击载荷的场景，可以将等截面圆杆替换为空心方管，进一步提升结构的抗扭刚度；如果是对重量有极致要求的航空航天类演示场景，可以采用碳纤维管材拼接，节点处采用3D打印的钛合金接头连接，在保证结构强度的前提下将整体重量降到最低。安装固定时，可以选择五角球上任意三个不共线的顶点作为安装基准点，通过螺栓将结构固定在安装基座上，依托结构自身的对称性，不管选择哪一组基准点，整体的受力特性都不会出现明显差异，给现场安装调试带来了很大的便利性。这类结构在做运动干涉校验时，只需要校验整体外接球范围内的空间即可，因为所有杆件都处于外接球内部，不会出现超出外接球边界的结构部分，能够快速完成设备整体的空间布局校验。
