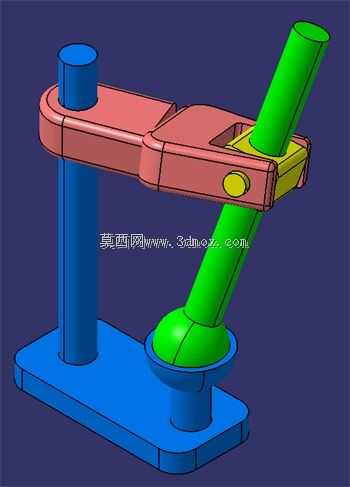

DMU运动学球形接头运动仿真设计方案

项目分类:通用机械零部件 发布时间:2022-01-04 ID:485460
  • DMU运动学球形接头运动仿真设计方案
  • DMU运动学球形接头运动仿真设计方案

  在多体运动机构的设计验证环节,球形接头是实现空间多自由度运动传递的核心连接部件,广泛应用于工业机器人腕部结构、汽车悬架转向拉杆连接、航空航天操纵机构、工程机械铰接点位等需要空间复合运动的场景中。这类接头的核心作用是在两个被连接件之间提供三个转动自由度,允许连接端在一定锥角范围内实现任意方向的偏摆与转动,同时传递轴向与径向的载荷,补偿安装过程中产生的位置偏差,以及机构运动过程中出现的不同轴度误差。

  从实际工程应用的角度来看,球形接头的运动边界定义是否准确,直接决定了整个DMU运动仿真的结果可信度。很多设计人员在初次搭建运动学模型时,往往会忽略球形接头自由度的完整约束定义,要么过度约束导致机构运动卡死,无法复现实际运行中的动作轨迹,要么约束不足导致机构出现非预期的冗余自由度,仿真过程中出现部件飞脱、运动轨迹偏离实际工况的问题。这套运动学设计方案,核心就是围绕球形接头的自由度定义逻辑展开,拆解球形接头的运动副构成:球头与球窝之间的接触为球面高副,理论上拥有三个绕球心的转动自由度,不存在移动自由度,在仿真环境中需要准确锁定球心点的三个移动方向自由度,放开三个转动方向的自由度,同时根据实际产品的结构设计,添加转动角度的限位约束——毕竟实际工程中的球形接头都有结构限位,不可能实现整周的任意方向转动,比如汽车悬架用的球头销,摆角范围通常控制在30度到40度之间,超过这个角度就会出现球头脱出或者结构干涉的问题。

  在设计思路上,这套方案从实际结构的装配关系出发,先确定球头的球心位置作为整个运动副的定位基准,球心的位置精度直接影响整个机构的运动轨迹精度,在建模过程中需要保证球头的球面轮廓度、球窝的配合面轮廓度满足配合要求,两者的配合间隙需要根据使用场景调整:用于精密操纵机构的球形接头配合间隙通常控制在0.01mm到0.03mm之间,保证运动响应的灵敏性,没有明显的空程;用于重载工程机械的球形接头配合间隙可以适当放大到0.05mm到0.1mm,预留磨损余量,同时避免杂质进入配合面导致卡滞。

  关于安装边界的考量,球形接头的安装端通常分为外螺纹连接、内螺纹连接、法兰连接几种形式,安装时需要保证连接端的轴线与球头的初始中心轴线重合,避免安装过程中产生附加的初始偏载,否则在运动过程中会出现局部应力集中,加速球头与球窝的磨损。在DMU运动仿真环境中搭建这类模型时,需要先完成固定部件的基础约束,再依次添加主动件的驱动参数,最后定义球形接头的运动副,整个过程需要反复验证运动过程中的干涉情况:检查球头摆动到最大角度时,球头杆部与球窝端口是否存在结构干涉,密封护套是否会被过度挤压,连接的周边部件是否会在运动过程中发生碰撞。

  从功能特性来看,正确定义的球形接头运动学模型,可以准确复现机构在全行程范围内的运动轨迹,输出各个点位的速度、加速度参数,以及运动副处的载荷变化曲线,为后续的结构强度校核、磨损寿命计算提供准确的输入条件。很多现场调试中出现的机构运动卡滞、异响、部件过早磨损等问题,追根溯源都是在设计阶段的运动仿真环节没有准确定义球形接头的自由度与运动边界,导致实际加工装配后的机构运动状态与设计预期存在偏差。比如在多连杆悬架的设计中,球形接头的摆动角度边界如果定义错误,就会导致车轮跳动过程中出现定位参数超差,轮胎异常磨损,甚至在极限工况下出现运动干涉,损坏底盘部件。

  在建模过程中,还需要考虑球形接头的实际配合特性,比如带预紧结构的球形接头,在运动过程中会存在一定的阻尼特性,仿真时可以根据实际测试的阻尼参数添加对应的阻力矩,让仿真结果更贴近实际运行状态。对于带有防尘罩的球形接头,还需要在仿真中验证防尘罩在全运动行程内的拉伸、压缩变形量,避免防尘罩在极限位置出现过度拉扯导致撕裂,失去密封防护作用。毕竟在实际使用场景中,粉尘、泥水进入球头配合面是导致球形接头早期失效的主要原因,密封结构的运动兼容性验证,是整个运动学仿真中不可缺少的环节。
