CATIA环境下弹簧运动仿真结构实现方案

　　在各类需要实现往复缓冲、蓄能复位、力值传递的机械结构中，圆柱螺旋压缩弹簧是应用频次极高的弹性元件，小到精密电子设备的按键复位结构，大到重型工程机械的悬架缓冲系统、冲压设备的卸料复位机构、自动化产线的缓冲限位组件，都离不开这类弹性件的参与。但在常规的三维机构运动仿真环节，很多从业者容易遇到弹簧无法随装配位置变化实时呈现伸缩形变的问题，往往只能通过刚性件位移模拟弹簧的工作行程，无法直观呈现弹簧在整个运动周期内的圈距变化、两端贴合状态，既影响仿真演示的直观性，也不利于后续干涉检查、运动行程校验工作的开展。

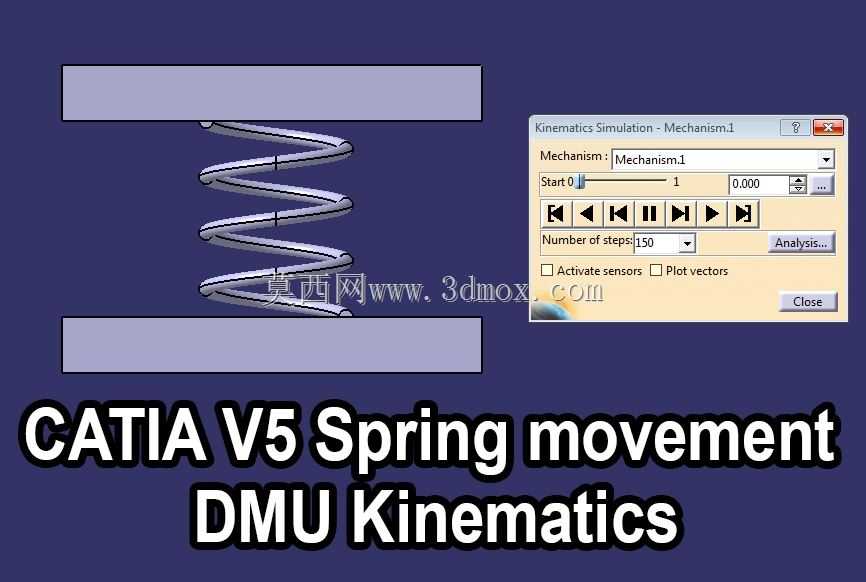

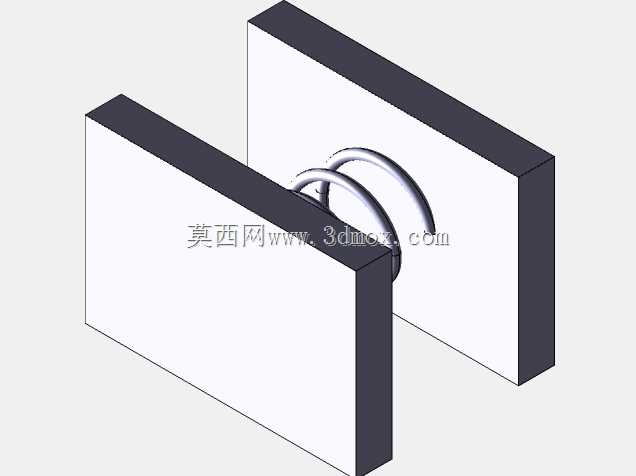

　　这套仿真结构的搭建核心，是跳出常规刚性零件装配约束的思路，不再将弹簧作为单一刚性零件导入运动机构，而是结合DMU运动学模块的约束逻辑，将弹簧的两端支撑面分别与上下两个运动压板建立随动关联，通过定义合理的运动副与驱动参数，让弹簧的螺旋特征随两个压板的相对位移同步更新形态。实际搭建过程中，首先要明确弹簧的安装边界：上下两块平行压板作为弹簧的承载端面，安装时需保证两块压板的平行度公差控制在0.1mm/100mm以内，避免弹簧压缩过程中出现侧向偏载，导致圈间摩擦、弹力偏移的问题；弹簧的外径要比安装腔的内壁单边预留2-3mm的间隙，防止压缩过程中弹簧外径胀大与腔壁发生剐蹭，内径则要比配套的导向轴单边预留1-1.5mm的间隙，既保证弹簧伸缩过程不会出现卡滞，也能避免间隙过大导致弹簧歪斜。

　　从功能特性来看，这套仿真方案可以完整复现弹簧从自由长度到最大压缩量的全行程运动状态：当上方压板沿垂直方向向下施加位移驱动时，弹簧各圈的间距随压缩量增大均匀减小，直到达到设计要求的最大压缩行程时，有效圈之间保留合理的间隙避免并圈冲击；当压板向上复位时，弹簧随弹力释放逐步恢复初始自由长度，整个运动过程中弹簧两端始终与压板平面保持完全贴合，不会出现端面脱离、错位的仿真穿模问题。在仿真参数设置环节，将运动步长调整到合理区间后，可以逐帧观察弹簧在任意压缩位置的形态，配合干涉检查功能，就能快速验证弹簧在全行程内是否会与周边的导向结构、安装腔体、相邻传动件发生运动干涉，提前规避实际装配中可能出现的卡滞、磨损问题。

　　设计思路上，这套方案没有采用复杂的柔性体仿真模块，而是通过常规运动学约束的组合实现弹簧的运动效果，不需要额外配置柔性材料参数、划分网格，对硬件算力要求极低，普通办公配置的工作站就能流畅运行整个仿真过程，非常适合结构设计阶段的快速方案验证。实际应用中，这套仿真逻辑可以直接复用在各类带弹簧的机构设计中：比如冲压模具的卸料弹簧仿真，可以验证开模、合模过程中弹簧的压缩量是否匹配卸料行程，避免弹簧过载失效；自动化设备的缓冲限位弹簧仿真，可以确认弹簧的安装位置是否合理，缓冲行程是否能覆盖运动件的惯性位移；甚至是小型家电的按键复位弹簧仿真，也能通过这套方法直观呈现按键按动过程中弹簧的形变状态，验证按键手感与复位可靠性。

　　需要注意的是，搭建这类弹簧运动仿真时，要提前根据实际工况确定弹簧的核心参数边界：自由长度要满足安装后的预压缩量要求，通常预压缩量取弹簧总行程的10%-15%，避免安装后弹簧出现松动异响；最大压缩量不能超过弹簧材料的许用变形量，防止弹簧出现塑性变形无法复位；弹簧的两端支撑圈要根据实际安装结构做并圈磨平处理，保证端面与压板的接触面积不低于弹簧端圈面积的75%，避免局部应力集中导致弹簧端圈过早断裂。通过这套仿真方案，结构工程师不需要制作物理样机，就能在三维环境中完整验证弹簧机构的运动合理性，大幅缩短方案迭代周期，减少物理样机调试阶段的问题排查成本。
