罗克韦尔16A单刀双掷24V细线继电器

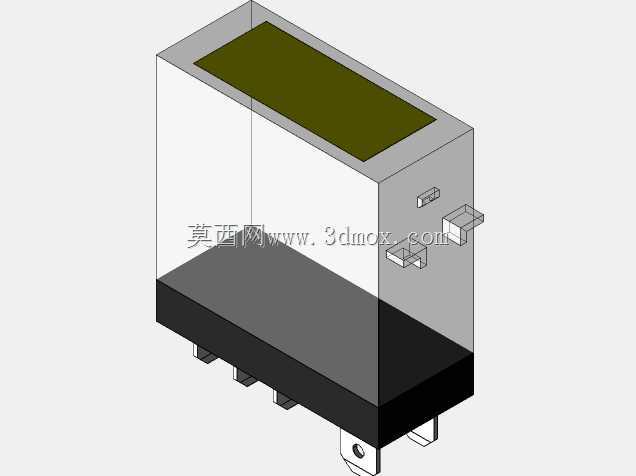

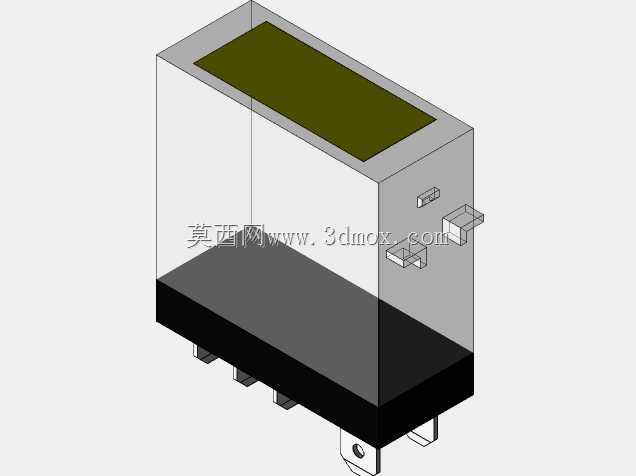

这款细线型电磁继电器是工业控制回路中极为常用的低压控制元件，主要应用在自动化产线控制、配电柜信号转接、小型设备逻辑控制、机床电气回路通断等场景中，能够通过小电流控制信号实现对大电流负载回路的通断切换，在工控系统中承担信号中转、负载驱动、回路隔离的核心作用，可有效避免控制回路直接带载引发的触点烧蚀、信号干扰等问题，大幅提升整套电气系统的运行稳定性与操作安全性。该款继电器为单刀双掷触点结构，额定负载电流可达16A，线圈驱动电压为直流24V，是工业现场最通用的控制电压等级，能够直接适配绝大多数PLC输出模块、工控板卡的驱动能力，无需额外增设中间放大回路即可直接驱动。产品采用窄体细线化的外形设计，相较于传统同规格继电器宽度缩减明显，能够在有限的导轨安装空间内排布更多回路点位，大幅提升电气柜内部的空间利用率，适配高密度集成的电控系统设计需求。产品结构分为上下两个功能区段，下部为黑色基座部分，集成了线圈接线引脚、负载回路触点引脚，引脚采用标准工业间距设计，能够直接适配通用继电器底座，无需定制安装配件即可完成快速装配，基座底部设置有定位卡扣结构，安装时可直接卡入标准DIN导轨，也可通过预留的固定孔完成螺丝锁付安装，适配不同的安装场景需求。上部为半透明壳体结构，可直接观察内部触点动作状态，方便现场运维人员快速判断继电器工作状态，壳体侧面设置有手动测试拨杆，可在不通电的状态下手动强制切换触点状态，方便设备调试阶段的回路通断测试，大幅降低现场调试的操作难度。设计过程中充分考虑了工业现场的使用环境，触点采用抗电弧烧蚀的合金材质，能够承受频繁通断带来的触点损耗，线圈部分做了绝缘封装处理，可适应车间内多粉尘、轻度潮湿的工作环境，引脚排布做了防呆设计，可避免安装时插反引发的回路故障，整体外形边界规整，相邻安装时不会出现结构干涉，能够满足多回路并排密集安装的使用需求。
