跑车独立后驱三连杆差速器总成

　　这套差速器总成面向后置或中置后驱跑车的独立后悬架布置，核心作用是把变速器输出的扭矩分配给左右驱动轮，同时在车辆过弯时允许两侧车轮以不同转速滚动，避免轮胎拖滑、胎面异常磨损和传动系扭振。

　　从整车布置看，该总成不是单纯的差速器壳体，而是把主减速器、差速器芯、左右输出法兰、加强壳体和悬架连接支座整合在一起。前端大法兰用于连接传动轴或变速器输出端，内部通过主减速齿轮改变转速和扭矩方向；两侧圆柱输出端连接半轴或等速万向节，将动力传递至轮毂。壳体上方和侧面的三角支耳、衬套座则承担悬架定位，使驱动桥在加速、制动和侧倾时保持受控姿态。

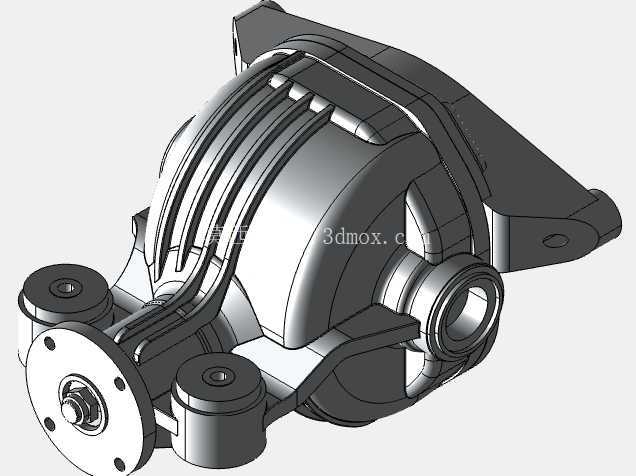

　　结构上最值得注意的是壳体的加强筋与安装脚。差速器在大扭矩起步时会产生明显绕车桥轴线的反转矩，若壳体刚度不足，衬套会过早变形，齿轮啮合间隙也会波动。模型中沿壳体弧面布置的多条纵向加强筋，把主轴承座区域与外侧安装脚连成整体，能够提高弯曲和扭转刚度；下部两个带孔圆柱支座用于安装减振衬套或连杆，侧面三角支架则提供与副车架、悬架拉杆连接的边界。

　　第三连杆的布置思路主要用于控制驱动桥在纵向和俯仰方向的运动。对于大功率后驱车型，急加速时车桥有绕半轴轴线转动的趋势，制动时又会产生反向载荷；仅靠两个低位衬套难以同时限制位移和隔离振动。增加第三连杆后，可把驱动力、制动力矩和悬架导向力分开传递：低位衬套更多承担承载与隔振，上部或侧部连杆负责约束扭转和纵向定位，从而让齿轮啮合区在载荷变化时保持更稳定的空间位置。

　　外形边界方面，模型呈现出紧凑而饱满的弧形主壳体，中部鼓包用于包络差速器齿轮和行星轮机构，两侧轴颈向外伸出并保留法兰连接空间。安装时需要重点校核三类间隙：一是壳体上部与车身底板、排气系统或后围结构的垂向间隙；二是两侧输出法兰与半轴万向节在全跳动行程中的角度和滑移空间；三是悬架压缩、回弹时连杆与壳体加强筋之间是否发生干涉。

　　在实际建模和选型中，不能只关注壳体外观。主减速比、半轴法兰节圆、衬套孔位、连杆球头中心距和安装面角度，都会直接影响整车传动匹配。若用于改装车或自制平台，应先确定轮胎滚动半径、发动机最大扭矩、变速器挡位速比和目标最高车速，再反推主减速比；随后根据轮跳行程确定半轴长度与万向节夹角，避免大转角下等速节寿命下降。

　　壳体材料通常可采用铸铝以降低非悬挂质量，也可在高载荷场景下选用球墨铸铁。铸铝方案有利于散热和减重，但轴承孔、衬套座需要保证壁厚和局部加强；铸铁方案刚度和阻尼更好，适合大扭矩或赛道频繁冲击工况。三维结构中预留的凸台、螺栓孔和加强筋，为后续工程细化提供了清楚的分模、加工和装配依据。

　　润滑与维护也应在结构设计阶段考虑。差速器齿轮和轴承依靠齿轮油飞溅润滑，壳体下部容油区、挡油结构和加油、放油位置需要合理安排；输出轴颈处的油封要与法兰回转半径、安装方向保持同心。若模型用于仿真，可进一步把壳体、轴承座、连杆支座作为传力路径，进行齿轮啮合力、衬套刚度和螺栓预紧工况下的有限元校核。

　　总体来看，该总成适合后驱跑车、自制赛道车或独立后悬架教学平台进行结构参考。它把动力传递、轮间差速、悬架导向和扭矩反作用支撑集中在一个紧凑壳体内，建模时既要还原外部安装关系，也要理解内部齿轮、轴承、油封和润滑空间如何共同决定装配可行性。
