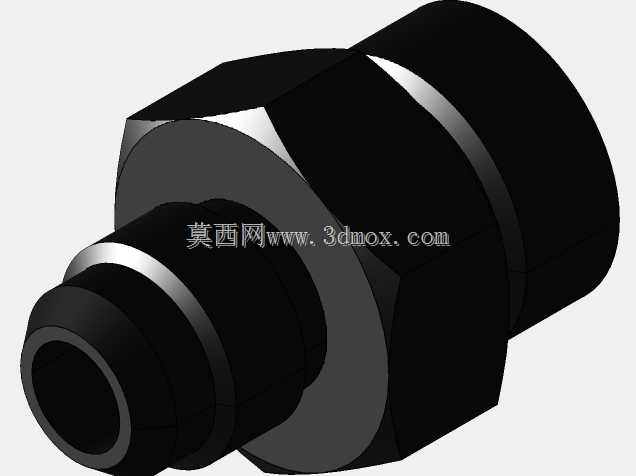

ORB-8转AN-6燃油管路适配接头结构

　　在燃油供给系统的管路布设作业中，不同标准接口的衔接一直是现场改装、整机装配环节常见的匹配痛点，ORB与AN系列接头作为油路系统中应用极广的两类接口形式，二者的转换适配直接关系到燃油管路的密封可靠性与通油效率，这款ORB-8到AN-6的适配接头，正是针对两类接口的尺寸、密封形式差异做的针对性结构设计。从实际应用场景来看，这类接头多用于燃油导轨端的外接管路改造、aftermarket燃油系统升级场景，尤其是在替换不同规格燃油滤芯、加装燃油压力调节器、调整燃油管路走向时，经常会遇到原厂ORB接口与后装AN标准油路配件不匹配的问题，这款接头可以直接完成两类接口的无缝衔接，无需额外加工转接座或者改动原有管路的焊接结构，

　　大幅降低现场改装的加工量与密封失效风险。从结构功能设计上看，接头整体采用阶梯轴类的回转主体结构，中部设置的六角扳拧面是安装受力的核心部位，设计时充分考虑了常用扳手的夹持尺寸，六角面的对边尺寸匹配标准开口扳手、套筒的规格，安装时可以直接施加标准扭矩，不会出现夹持打滑、棱角崩损的问题，同时六角面的轴向位置做了优化，既不会因为太靠近ORB端导致安装时扳手和安装基面干涉，也不会因为太靠近AN端导致和管路锁帽的操作空间冲突。ORB端的密封采用O型圈端面密封形式，这也是ORB系列接头的标准密封逻辑，接头端部的密封槽尺寸严格匹配对应规格O型圈的压缩量要求，安装拧紧后O型圈在ORB接口的密封端面与接头槽底之间产生均匀的弹性变形，

　　能够耐受燃油系统的常规工作压力，不会出现燃油渗漏的问题，同时ORB端的外螺纹尺寸严格遵循标准规范，螺纹旋合长度控制在合理范围，既保证足够的连接强度，也避免螺纹过长导致安装顶死、密封失效的问题。AN-6端采用标准的37度扩口密封结构，适配AN系列的油路软管接头、硬管接头，锥面的角度公差、表面粗糙度都做了严格控制，和AN接头的扩口面贴合时能够形成完整的环形密封带，无需额外添加密封胶或者生料带，依靠金属锥面的紧密贴合即可实现高压密封，适配AN-6规格的燃油管路通径，能够满足常规乘用车、改装车辆的燃油流量需求，不会因为通径突变产生过大的油路压损。从安装边界尺寸来看，接头的整体轴向长度做了紧凑化设计，在保证螺纹旋合长度、密封结构空间、

　　扳拧操作空间的前提下尽可能压缩整体长度，避免在狭小的发动机舱管路空间内出现和周边线束、其他管路、机体部件的干涉问题，接头的最大外径控制在合理范围，相邻管路安装时不会出现接头之间的位置冲突，六角面的轴向厚度也经过校核，能够承受安装时的额定拧紧扭矩，不会出现扳拧时结构变形的问题。设计过程中还充分考虑了燃油介质的兼容性，接头的结构形态适配常用的金属材质加工要求，无论是采用铝合金阳极氧化处理还是不锈钢材质加工，都可以直接基于这个三维结构完成工艺编程，加工时的刀具路径无干涉区域，各部位的圆角、退刀槽结构都符合常规机加工的工艺要求，不会出现无法加工的死角结构。在实际选型使用时，需要注意两端接口的匹配规格，ORB端必须匹配对应规格的ORB内螺纹接口，安装前确认O型圈无破损、无老化，AN端连接时要保证对接的扩口接头无划痕、无变形，按照标准扭矩拧紧后即可实现可靠连接，这类接头在使用过程中无需额外维护，只要密封面无损伤，可长期在燃油系统的工作温度、压力范围内稳定工作，不会出现密封失效、结构断裂的问题。很多现场改装作业中，施工人员会采用焊接变径、套丝转接等非标准方式处理接口不匹配的问题，这些方式往往存在密封可靠性差、通径不足、应力集中等隐患，而采用标准结构的适配接头，能够从结构根源上规避这些问题，保证燃油管路系统的长期运行稳定性，避免因为燃油渗漏引发的安全风险。
