适配SBF Triton 5.4L发动机点火线圈结构

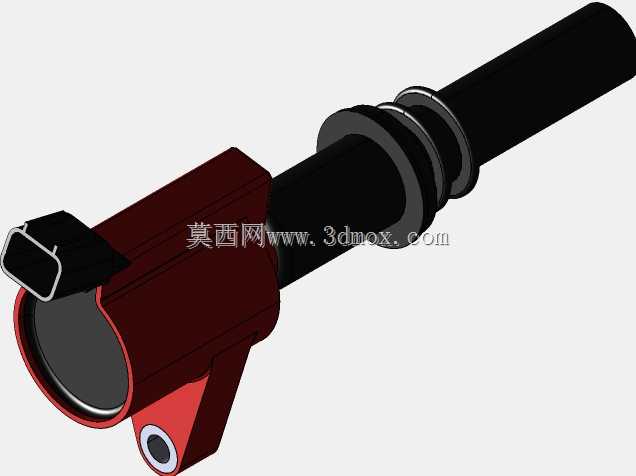

　　这款点火线圈的结构设计完全围绕小缸体福特5.4L排量发动机的点火需求展开，在整车动力系统中承担着将车载低压电能转化为高压脉冲电能，直接驱动火花塞跳火点燃气缸内混合气的核心作用，是汽油发动机点火系统不可或缺的执行部件。从实际装车场景来看，这类线圈多用于纵置布局的皮卡、全尺寸SUV车型的发动机舱内，安装位置处于气门室盖上方的火花塞安装座正上方，周边紧邻进气歧管、喷油器线束以及发动机装饰罩，设计阶段需要充分考虑周边部件的安装间隙，避免发动机运行过程中出现部件干涉、线束磨损等问题。

　　从功能特性来看，该线圈采用笔式集成结构，将高压绕组、低压绕组、铁芯、绝缘壳体以及高压输出端整合为单一总成，取消了传统分缸高压线的结构，直接将高压输出端插接在火花塞顶端，大幅降低了高压传输过程中的电能损耗，同时减少了高压漏电的故障概率。线圈主体的绝缘壳体采用耐温耐油的增强工程塑料材质，能够承受发动机舱内长期-40℃到140℃的温度交变，同时抵御机油蒸汽、燃油蒸汽的腐蚀，保证长期使用的绝缘性能。线圈尾部的低压接插件采用卡扣式锁紧结构，与整车线束对接后能够避免车辆行驶过程中振动松脱，接插件内部的插针采用镀金处理，降低接触电阻，保证低压控制信号的稳定传输。

　　在设计思路上，这款线圈的结构完全匹配5.4L Triton发动机的单缸独立点火布局，每一个气缸对应一个独立点火线圈，ECU根据曲轴位置传感器、凸轮轴位置传感器的信号，单独控制每个线圈的充电与放电时刻，实现更精准的点火提前角控制，相比传统分电器式点火系统，点火能量提升超过30%，能够更好地适配稀薄燃烧、高压缩比的工况需求，提升发动机的动力输出同时降低燃油消耗与尾气排放。线圈中部的多级橡胶密封圈结构，一方面实现与气门室盖安装孔的密封，避免机油从安装孔渗入火花塞腔造成线圈腐蚀，另一方面起到缓冲减振的作用，吸收发动机运行过程中传递到线圈的振动，降低线圈内部绕组因长期振动出现断线、绝缘层破损的风险。

　　从安装边界尺寸来看，线圈的长杆状插入段直径严格匹配发动机火花塞安装孔的内径，插入深度刚好满足高压输出端与火花塞顶端电极的可靠接触，不会出现过长顶压火花塞、过短接触不良的问题。线圈上部的主体安装座带有固定耳位，通过单颗螺栓即可固定在气门室盖的安装凸台上，安装扭矩控制在8-10N·m即可保证固定可靠同时不会压裂塑料壳体。线圈整体的径向尺寸控制在合理范围内，相邻气缸的线圈安装后保留足够的间隙，方便售后维修时单独拆卸更换，不需要拆解周边的进气歧管等附属部件，大幅降低维修工时。

　　在实际工程验证阶段，这类线圈需要通过严格的环境可靠性测试，包括高低温循环测试、振动耐久测试、耐电压测试、盐雾测试等，模拟整车全生命周期的使用工况，保证在15万公里以上的使用周期内不会出现点火失效的问题。线圈内部的绕组采用分层绕制工艺，低压绕组在内层，高压绕组在外层，中间采用高绝缘强度的环氧树脂灌封填充，彻底排除内部气隙，避免高压放电击穿绝缘层，同时环氧树脂的导热性能能够将绕组工作时产生的热量快速传导到外部壳体，散发到发动机舱的气流中，避免长期高温工作导致绕组老化。线圈尾部的高压输出端内置弹簧结构，能够自动补偿安装公差以及发动机热胀冷缩带来的尺寸变化，始终保持与火花塞电极的可靠接触，不会因为尺寸偏差出现接触电阻过大、点火能量不足的问题。
