DIN导轨安装微型继电器插座结构设计

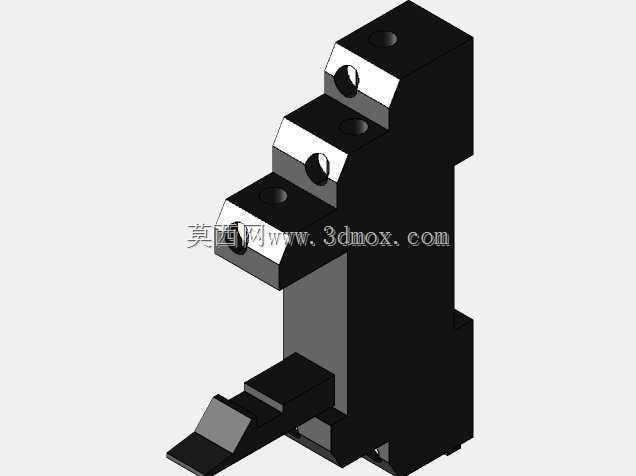

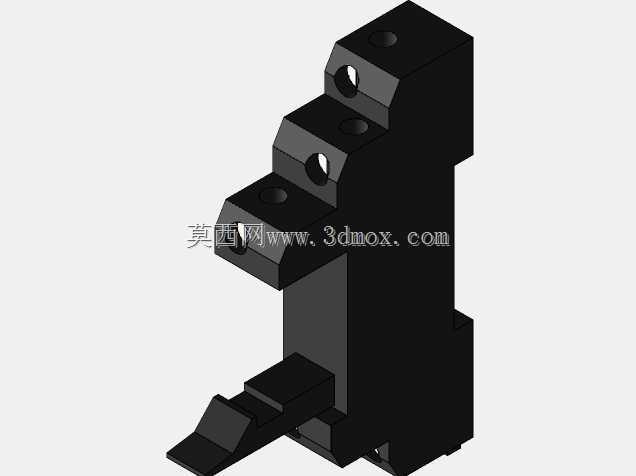

这款继电器插座是面向工业低压电控场景设计的配套连接部件，主要适配单极5刀结构的微型继电器使用，在各类工控柜、自动化设备电控单元、低压配电回路中承担继电器载体与线路转接的核心作用。在实际工业现场应用中，这类插座无需额外定制安装支架，可直接卡接在标准DIN导轨上，能够大幅缩减电控柜内部的装配工时，同时避免继电器直接接线带来的线路杂乱、后期维护拆换困难的问题，尤其适合点位密集、继电器排布紧凑的中小型电控系统使用。从功能特性来看，该插座采用分层卡位结构设计，三个独立的接线位模块沿主体垂直排布，每个模块预留对应的接线通孔与继电器插脚对接腔，插脚接入后可通过卡位结构实现可靠锁止，避免设备运行过程中受振动、线路拉扯影响出现接触不良、松脱断电的故障；插座底部设置了与标准DIN导轨匹配的弹性卡扣结构，安装时只需对准导轨轻压即可完成卡装，拆卸时拨动卡扣锁舌即可快速取下，无需借助额外工具，能够大幅提升现场装配与后期运维的效率。在设计思路上，这款插座优先考虑了工业场景的可靠性与安装兼容性：主体采用一体式绝缘基座结构，将接线导电件完全包裹在绝缘壳体内部，相邻接线位之间设置隔离挡边，避免不同回路之间出现爬电、短路风险；整体外形采用窄型立式布局，单只插座占用的导轨宽度极小，在密集排布时可最大化利用电控柜内部的导轨安装空间，适配多回路紧凑排布的设计需求。从安装边界来看，插座整体轮廓规整无外凸尖锐结构，背部贴合导轨的安装面做了平面度处理，卡装后与导轨贴合紧密无晃动，上部接线位预留了充足的接线操作空间，即使多只插座紧密并排安装，也不会影响单根导线的接入与紧固操作，完全符合工业电控系统的安装规范要求，能够在-20℃到60℃的常规工业环境温度下长期稳定工作，适配绝大多数工厂自动化、低压配电的应用场景需求。
