小型电动刮削作业设备结构设计

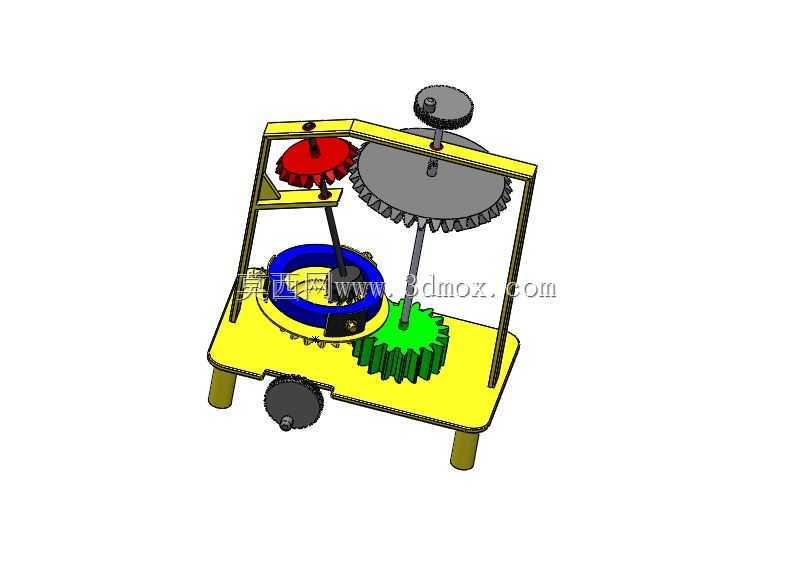

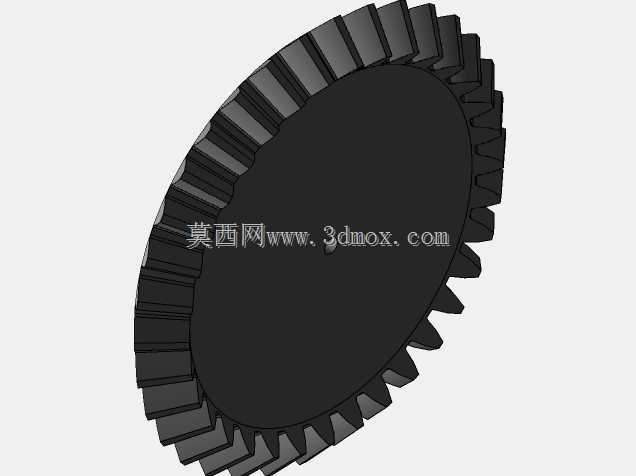

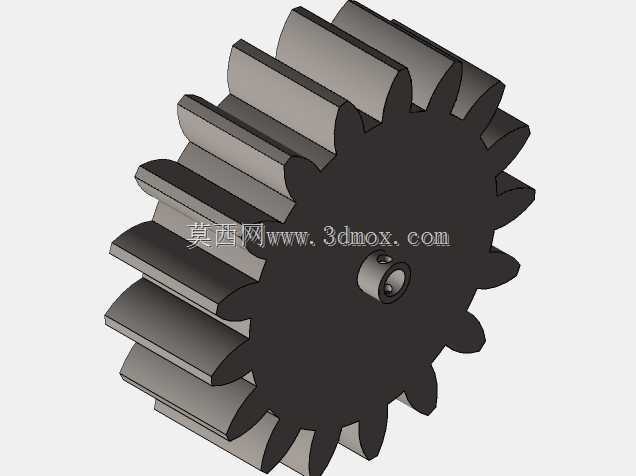

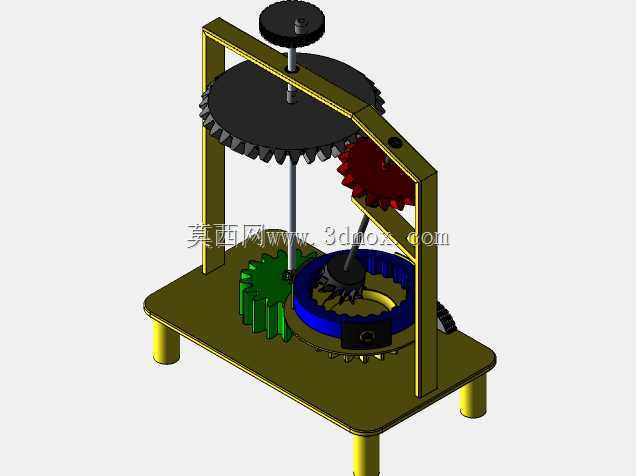

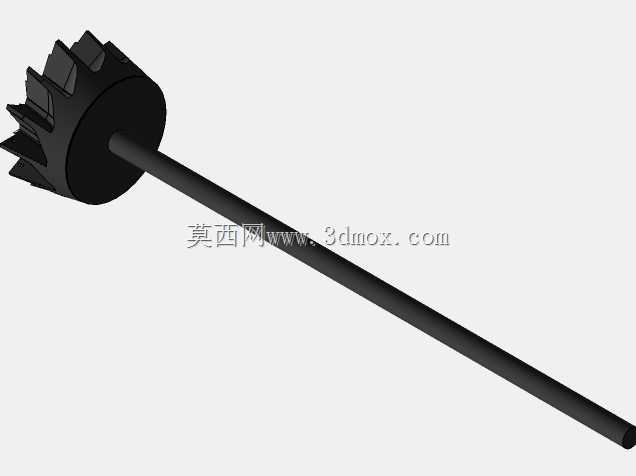

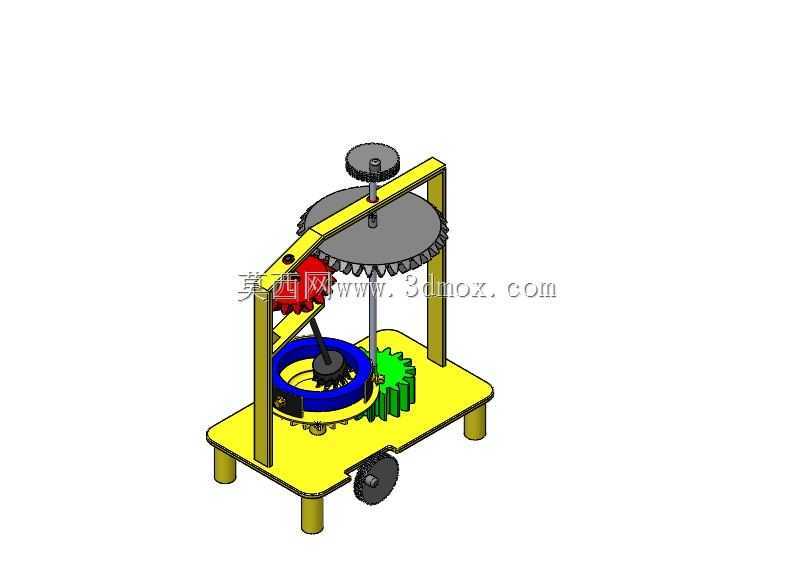

　　这款小型电动刮削设备主要面向小尺寸工件的表面刮削加工场景，可应用于小型五金零件修配、教学实训演示、小批量工件端面修整等作业环节，能够替代传统手工刮削的部分重复性操作，降低操作人员的劳动强度，同时保证刮削作业的进给稳定性。设备整体采用立式框架搭配平板底座的结构形式，底座下方设置支撑脚与辅助移动滚轮，既可以在固定工位放置时保证支撑稳定性，也可在需要调整工位时短距离推移，无需额外吊装辅助。设备的核心传动系统采用多层齿轮组配合实现动力传递与运动转换：顶部设置调节手轮，可通过竖向丝杆调整上部大直径端面齿轮的竖向位置，以此适配不同高度工件的刮削作业需求；侧向输入的动力经红色主动齿轮传递至端面齿轮后，带动中心轴下端的刮削执行头做旋转进给运动，

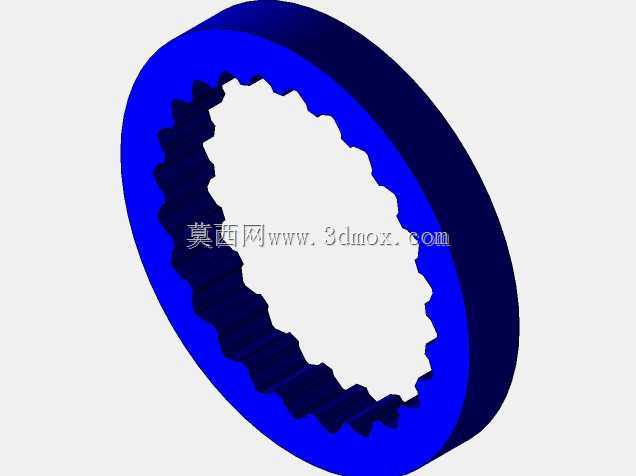

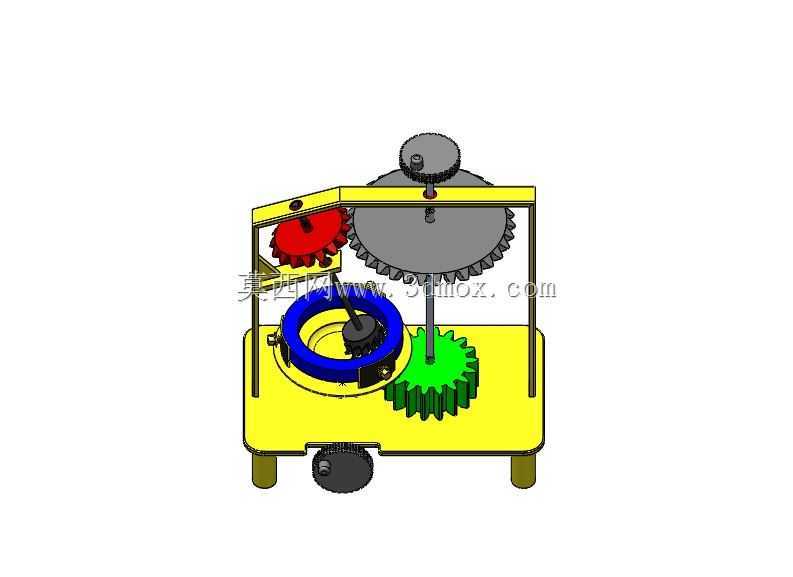

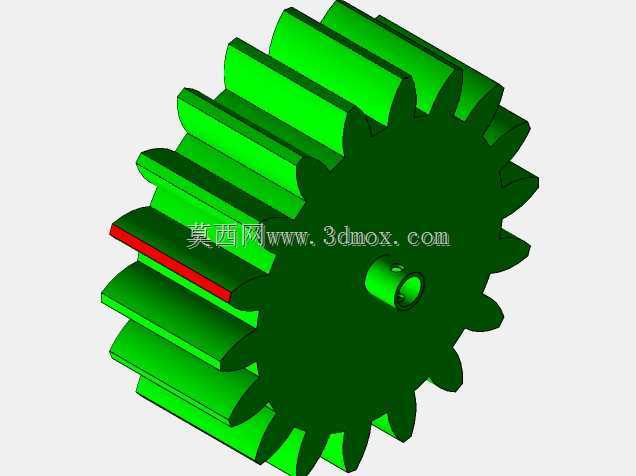

　　底座上设置的蓝色环形工装位用于装夹待刮削的环形工件，旁侧的绿色齿轮组可实现刮削头的公转与自转复合运动，保证刮削轨迹能够完整覆盖工件待加工表面。设备的机架采用立式双立柱搭配顶部横梁的结构，所有传动部件均外露布置，既方便日常维护时的部件检查与润滑，也可直观展示齿轮传动的运动逻辑，适合作为机械原理教学的演示教具。在安装边界方面，设备整体占地尺寸适配常规小型工作台面，无需额外预埋固定结构，放置于水平硬质台面即可开展作业；执行头的行程范围覆盖常规小型环形工件的加工尺寸，装夹位可通过更换适配卡圈适配不同直径的待加工工件，设备的动力输入端可适配常规低压驱动电机，无需配套专用大功率动力源，在小型维修车间、学校实训教室、个人加工工坊等场景都可快速部署使用。设备底部的滚轮仅做短距离移位使用，固定作业时可通过调整支撑脚高度将滚轮抬离台面，避免作业过程中设备出现移位晃动，保证刮削加工的精度稳定性。
