法兰式光纤连接耦合组件结构设计

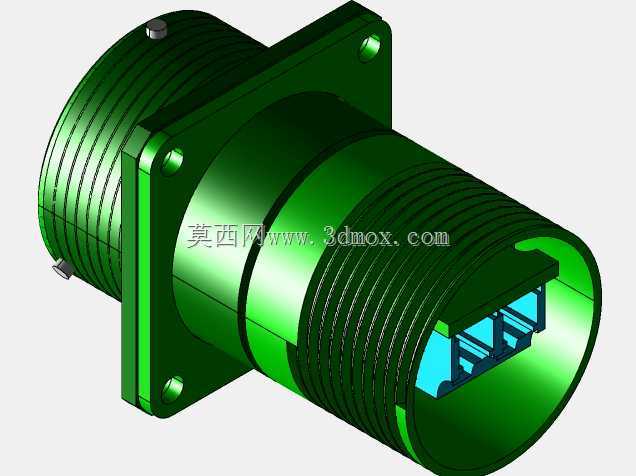

这款法兰式光纤连接组件主要面向工业通讯、轨道交通机载设备、军工测控系统等对连接可靠性要求严苛的光信号传输场景，作为光链路中的固定端对接接口，承担着实现光路精准耦合、保障光信号低损耗稳定传输的核心作用，可在高振动、宽温变的复杂工况下维持稳定的连接状态，避免光路偏移带来的信号中断、损耗超标问题。从功能特性来看，组件采用方形法兰盘作为安装基准结构，法兰盘上预留的对称安装孔可通过紧固件快速固定在设备舱壁、面板预设位置，实现连接端的刚性固定；主体外壳采用带防滑纹路的圆柱结构，既能够提升对接插拔时的握持摩擦力，也可通过外螺纹结构适配配套的锁紧护套，在对接完成后实现轴向锁止，防止外力拉扯导致的接头脱落。内部的插芯容纳腔采用高精度限位结构，可精准适配LC型光纤插芯，多通道并排的腔体设计能够同时容纳多路光纤插芯，实现多芯光信号的同步传输，腔体内部的导向斜面可在插芯插入时自动校正位置，避免插芯端面磕碰损伤，降低对接损耗。设计过程中优先考虑了安装兼容性与工况适应性，法兰盘的厚度、安装孔间距严格遵循通用面板安装的尺寸规范，可直接适配标准尺寸的设备面板开孔，无需额外定制转接结构；外壳的轴向长度经过反复校核，既保证了内部插芯的容纳深度足够，避免插芯外露受损，也控制了整体安装后的突出尺寸，减少设备外部的空间占用，适配紧凑化的设备内部布局。外壳表面的环形纹路不仅起到防滑作用，也能够在一定程度上分散外部振动带来的应力，避免应力直接传递到内部插芯位置影响耦合精度；端部的开口结构做了圆弧过渡处理，插拔过程中不会刮伤光纤外层护套，延长光纤跳线的使用寿命。在安装边界上，组件安装完成后仅法兰盘贴合安装面板表面，主体圆柱结构向设备内部延伸，外部对接端仅预留标准插拔深度，不会与周边的线缆、其他接插件产生空间干涉，能够在高密度排布的接插件面板上实现紧凑安装，满足通讯设备、测控机柜高密度光接口的布局需求。
