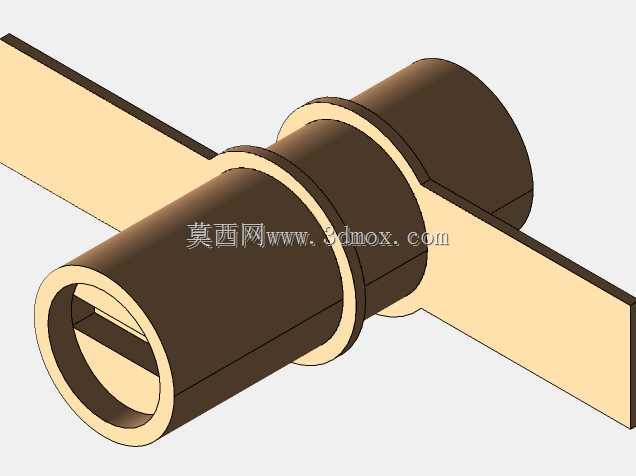

带侧翼安装位的直通式管路连接接头

这款带侧翼安装位的直通式管路连接接头，主要应用在中小通径的流体输送管路系统中，常见于小型液压回路、气动控制管线、低压给排水支路以及实验设备的流体通路搭建场景，承担两段同径管路的对接连通功能，同时自带的侧翼结构可以直接完成接头本体的位置固定，无需额外加装管卡或固定支架，能有效简化管路排布的安装流程，减少管线运行过程中因为流体脉动带来的接头窜动、管路拉扯问题。从功能特性来看，接头主体为等径直通结构，内部流道全程无变径、无突兀转角，能最大程度降低流体通过时的局部阻力损失，减少流道内的紊流产生，避免输送带有微小颗粒的流体时出现颗粒沉积堵塞的问题；接头两端为标准圆柱承插接口，可适配对应外径的硬质管材或软管，配合粘接、卡压或箍紧的连接方式即可实现可靠密封，在额定工作压力范围内不会出现渗漏问题。两侧对称延伸出的平板式安装侧翼，表面平整无凸起，侧翼上预留的安装间隙可适配常规规格的螺栓穿过，能将接头牢牢固定在设备机架、安装面板或墙面的预设点位上，固定后接头的轴向位置不会因为管路热胀冷缩、流体冲击发生偏移，能大幅提升长管路排布的整体稳定性。在设计思路上，这款接头优先考虑了安装便捷性与使用可靠性的平衡，主体采用等壁厚的圆筒结构，在保证承压能力满足常规工况要求的前提下，尽可能压缩了接头自身的径向尺寸，避免在狭小的设备内部安装空间里出现与周边零部件的干涉；两侧的侧翼与接头主体采用一体化结构设计，不存在拼接缝隙，既提升了整体结构强度，也消除了拼接位置可能出现的应力断裂风险；接头两端的止口位置做了微小的倒角处理，管材插入时可以顺畅导向，不会刮伤管材表面的密封层，能有效降低安装时的操作难度。从安装边界来看，接头主体的轴向长度适配常规管路对接的预留间隙，侧翼的外伸长度控制在合理范围，安装时只需要在固定面预留对应螺栓孔位即可完成固定，不需要额外预留过大的操作空间，在紧凑排布的管线集群中也能顺利完成安装作业，适配多数工业设备、民用管路改造的安装空间要求。
