多引脚弯脚封装电子元器件结构设计

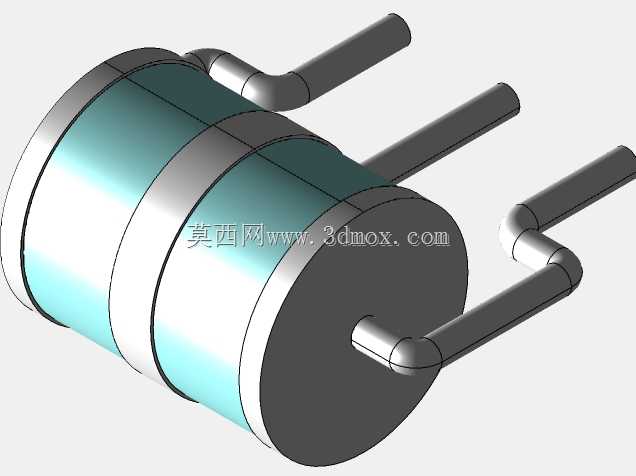

　　在消费电子、通讯终端设备的电路板组装环节，这类多引脚弯脚结构的无源元件是板级互联中极为常见的适配部件，主要承担板间信号转接、不同层电路连通、特定阻抗匹配的连接作用，区别于直插式元件的垂直引脚设计，弯脚结构的引脚经过两次90度弯折成型，能够在紧凑的板卡空间内完成横向与纵向的空间走线避让，尤其适合多层PCB板叠装、板卡边缘有结构件遮挡的安装场景，避免直插引脚过长顶到上层板卡或者外壳结构的问题。从结构设计逻辑来看，主体封装部分采用圆柱型塑封壳体，内部包裹功能核心区，壳体两端设置金属限位环，一方面在注塑成型时作为嵌件定位基准，保证塑封层厚度均匀，避免内部功能区出现偏移导致的参数离散，另一方面在插件过波峰焊时，金属环能够起到挡锡作用，

　　防止熔融焊锡顺着引脚爬升到塑封壳体表面，造成相邻引脚之间的焊锡短路。四根引脚的弯折半径经过统一管控，弯折处做了圆弧过渡处理，没有直角锐边，既能够避免弯折过程中引脚金属基材出现微裂纹，降低长期使用过程中引脚断裂的失效风险，也能在自动插件机送料时，顺畅通过供料轨道，不会因为弯折处的毛刺卡滞导致插件停机。引脚的伸出长度做了差异化设计，不同长度的引脚对应PCB板上不同深度的安装孔，在插装时能够形成自然的防呆效果，作业人员不需要额外核对方向，只要引脚能全部顺利插入孔位即代表安装方向正确，大幅降低人工插件的错装率。安装边界方面，圆柱主体的外径尺寸适配常见的板卡元件安装间距，相邻元件之间只要保留标准的2.54mm间隔余量，

　　就不会出现壳体干涉的问题，引脚的横向伸出段长度经过精确计算，焊接后引脚末端距离PCB板面的高度控制在安全范围内，不会和板上铺设的表层走线形成安全距离不足的放电风险。在实际整机装配场景中，这类弯脚元件还能抵消一部分PCB板受热产生的形变应力，当电路板经过回流焊、波峰焊出现热胀冷缩的翘曲时，弯折的引脚可以通过自身的微小弹性变形吸收应力，避免引脚和焊盘之间的连接点出现应力开裂，提升整机在高低温交变环境下的连接可靠性。设计过程中需要重点管控引脚的共面度，所有引脚的焊接端面要处于同一平面，公差控制在0.1mm以内，保证自动插件时所有引脚都能顺利插入对应的焊盘孔，不会出现个别引脚浮高导致的虚焊问题；同时塑封壳体的表面粗糙度要控制在合理范围，

　　既不能过于光滑导致喷码标识附着力不足，也不能过于粗糙容易在生产过程中积攒灰尘，影响板卡的绝缘性能。引脚的表面镀层采用常规的锡铅合金镀层，镀层厚度均匀，保证焊接时的润湿性良好，不需要额外添加助焊剂就能形成饱满的焊点，减少焊接工序的辅料消耗。这类结构的元件在通讯类终端的射频电路、接口电路中应用尤为广泛，能够在有限的设备内部空间里完成电路连接需求，不需要额外增加转接板或者飞线，有效压缩整机的内部空间占用，助力终端设备的轻薄化设计。
