503N型直插薄膜电容器三维结构设计

　　在消费电子、工业控制板卡、小功率电源模块的PCB布局设计环节，直插式薄膜电容是经常用到的无源滤波元件，这类电容凭借介质损耗低、绝缘阻抗高、频率特性平稳的特点，常被布置在交流输入侧的EMI滤波回路、直流母线的高频去耦位置，或是小功率信号的耦合通路中，相比同容量的陶瓷电容，它的容量稳定性更好，不会出现明显的直流偏置容量衰减问题，也比电解电容的耐受纹波电流能力更强，使用寿命更长，在对可靠性要求较高的工控板卡、家电控制板上应用十分广泛。

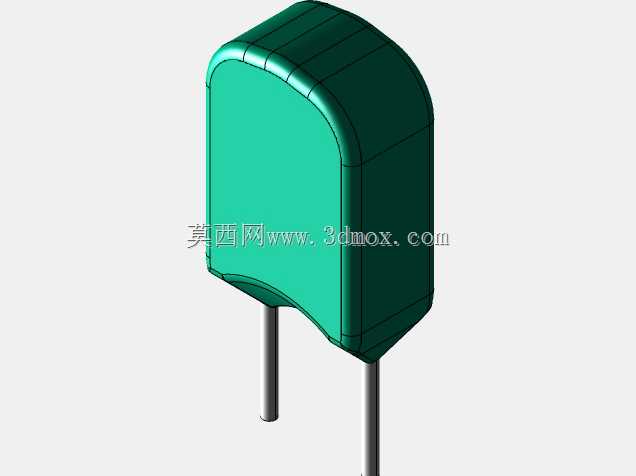

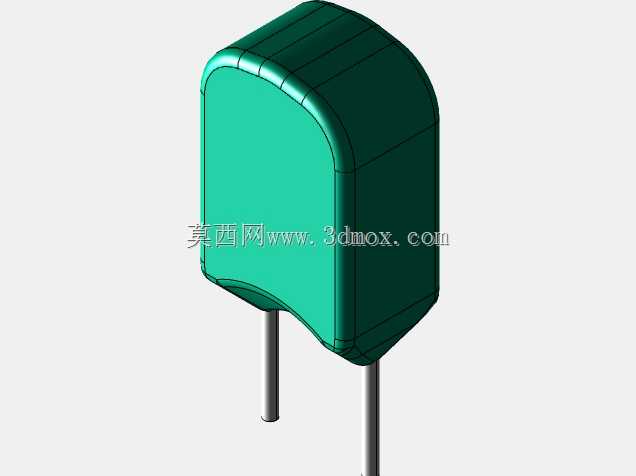

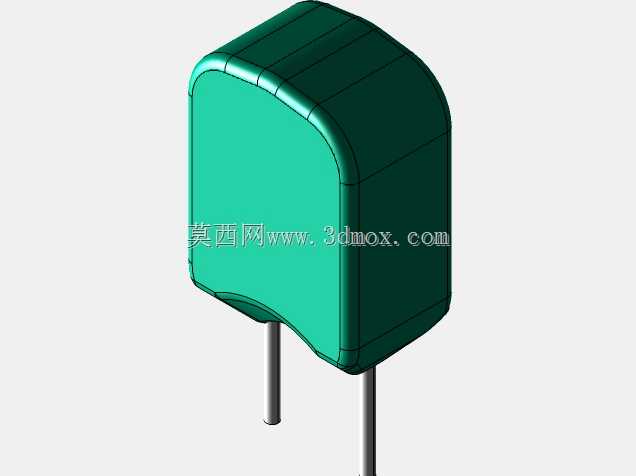

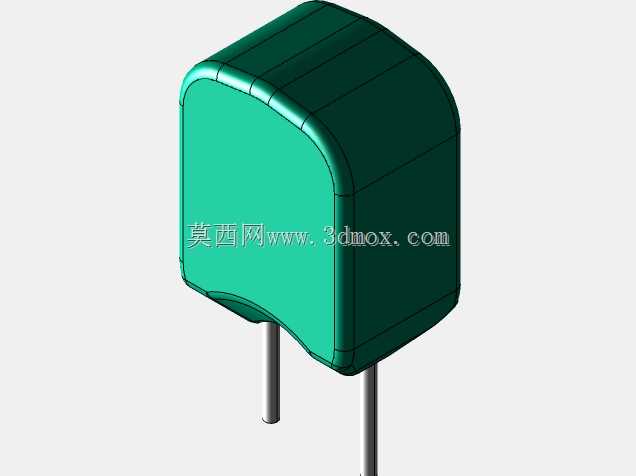

　　这款503N型薄膜电容的三维建模，完全围绕实际生产装配的边界条件展开，首先从外形结构来看，主体采用圆角方壳的封装形式，外壳做了大圆弧过渡处理，没有尖锐的直角棱边，一方面是适配卷绕式电容芯子的外部轮廓，减少封装外壳的多余空间，让整体结构更紧凑，另一方面也能避免生产插装过程中棱边剐蹭操作人员、或是刮伤相邻元件的绝缘层。外壳的包覆高度完全覆盖内部电容芯组，仅在底部引出两根平行的直插引脚，引脚的直径、引脚间距都严格对应行业通用的PCB开孔尺寸，在做板卡布局的时候，不需要额外调整焊盘孔径与孔位，直接匹配常规2.54mm网格系统的焊盘设计即可，能大幅降低PCB改版的工作量。

　　建模过程中，对外壳的壁厚做了符合实际工艺的还原，这类塑封薄膜电容的外壳壁厚通常控制在0.4-0.6mm区间，既保证外壳有足够的机械强度，在自动化插件机的送料、插装过程中不会出现壳体开裂变形，也不会因为壁厚过大挤占芯子的容纳空间，导致同容量下元件体积超标。引脚部分的建模还原了实际元件的引脚长度余量，常规来料的引脚长度会预留出波峰焊所需的穿过PCB后的伸出长度，同时引脚的根部做了轻微的限位凸台处理，这个细节很多建模者容易忽略，实际生产中这个凸台能控制电容插入PCB后的本体高度，避免电容贴板过近导致焊接时热量传递到外壳造成塑壳变形，也能防止电容插装过歪导致引脚短路相邻焊盘。

　　从安装边界来看，这款电容的本体宽度、厚度、高度尺寸都适配小功率板卡的元件高度限制，在做板卡堆叠设计的时候，本体上方预留1mm的安全间隙即可满足绝缘与散热要求，不需要额外预留过大的避让空间。电容的引脚采用镀锡铜包钢材质，建模时还原了引脚的圆柱度与表面光洁度，在做装配仿真的时候，可以准确模拟引脚插入焊盘时的配合间隙，避免出现干涉报错。另外，外壳顶部的圆弧过渡结构，也适配自动化产线的振动盘送料逻辑，振动盘送料时圆弧面能顺利沿着料道滑行，不会出现卡料、翻面的情况，这部分结构细节的还原，能让结构工程师在做产线工装设计的时候，直接调用模型进行料道尺寸匹配，不需要再反复测绘实物。

　　在功能特性对应的结构设计上，这款电容的内部芯组采用卷绕结构，虽然三维模型做了外观简化，但外壳的内部空腔尺寸完全匹配503N容量对应的芯组体积，也就是说如果需要做内部结构的拆解展示，只需要在现有外壳模型的基础上，填入对应尺寸的卷绕芯子、引脚连接片即可，不需要重新调整外壳尺寸。外壳的密封边位置做了微凸的封边结构，这是实际生产中热压封装留下的工艺特征，建模时保留这个特征，能让模型的写实度更高，在做产品渲染、装配动画制作的时候，不会出现和实物差异过大的问题。

　　对于PCB设计工程师来说，调用这个三维模型进行布局的时候，可以准确评估电容和周边元件的安全距离，尤其是在高压回路中，薄膜电容的外壳需要和周边高压元件、散热片、结构件保持足够的爬电距离，精准的三维外形能避免二维布局时出现的距离误判，减少打样后出现安规距离不足的问题。对于结构工程师来说，在做控制器外壳的内部筋位设计时，可以直接参考这个模型的本体高度，设计对应的压筋或者避让槽，确保外壳装配后不会压到电容本体，避免长期使用过程中电容受应力导致引脚脱焊、外壳开裂的问题。

　　另外，这款电容的引脚间距设计兼顾了手工焊接与自动化焊接的需求，两根引脚的平行度公差在模型中也做了对应体现，不会出现引脚歪斜的情况，在做DFM可制造性检查的时候，可以直接通过模型验证焊盘设计的合理性，确认波峰焊时的引脚吃锡空间是否足够，减少虚焊、连焊的工艺风险。整体建模的尺寸公差控制在±0.1mm以内，完全满足工业设计、结构仿真、产线工装设计的精度要求，不需要额外进行尺寸修正就能直接调用到各类三维装配场景中。
