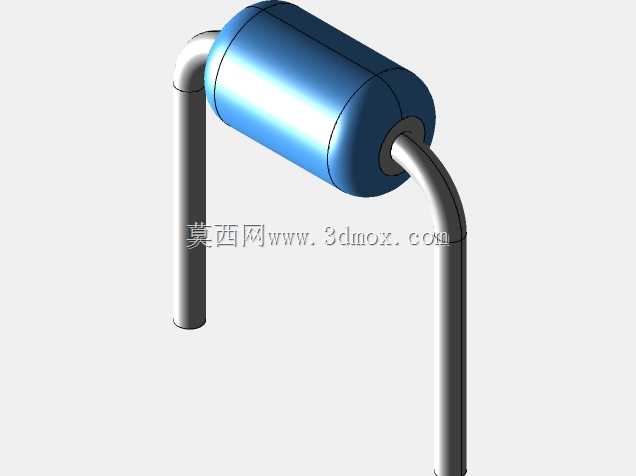

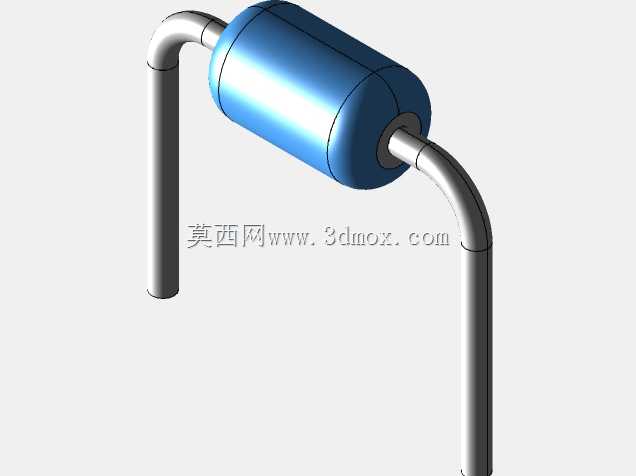

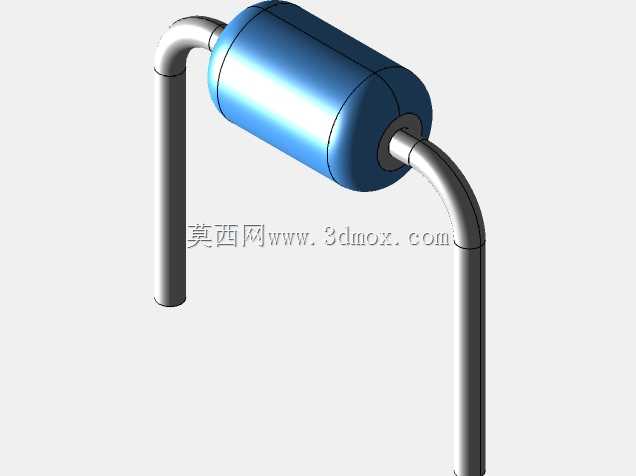

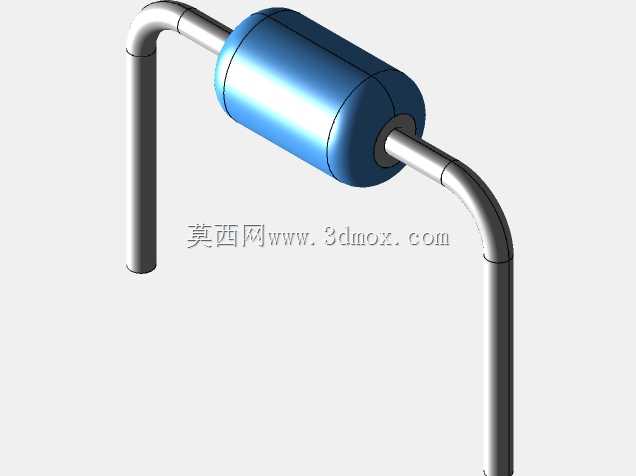

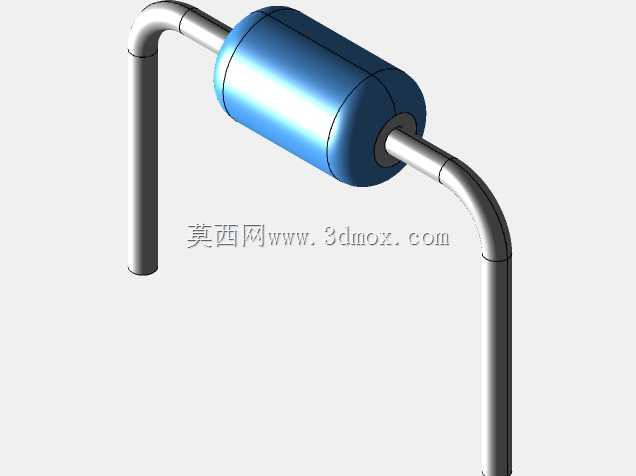

弯引脚封装MFS1/4型电阻器三维结构

　　在消费电子、工业控制板卡、小型电力检测模块的PCB装配场景里，这类弯引脚封装的固定电阻器是板载无源元件里的常用选型，不同于常规直插电阻的垂直引脚设计，这款MFS1/4型电阻采用单根引脚弯折出90度圆弧过渡的结构，核心目的是适配板内空间局促、元件排布高度受限的装配场景——比如板卡上方存在结构件遮挡、灌胶层厚度有限、或者需要元件贴板卧装降低整体重心的工况，常规直插电阻的垂直引脚会超出高度限制，而这种弯引脚结构可以让电阻主体平行于PCB板面安装，有效压缩垂直方向的占用空间。从功能特性来看，这款电阻属于1/4W功率等级的固定电阻，覆盖2.54、3.81、5.08、6.35、6.0、7.5、7.62等多种引脚间距适配规格，

　　能够匹配不同孔距的PCB焊盘设计，满足不同载流能力下的焊盘尺寸要求，电阻主体采用圆柱形环氧包封结构，外层蓝色包覆层具备基础的绝缘、耐潮性能，能够适应常规工业环境下的温湿度变化，避免引脚与周边元件发生意外短路。做这款元件的三维建模时，首先要明确安装边界的约束条件：电阻主体的圆柱直径、主体长度是决定卧装时板面占用面积的核心参数，建模时需要严格控制主体外圆的尺寸公差，避免装配时和周边的电容、芯片等元件发生干涉；弯折引脚的圆弧过渡段是建模的重点，不能直接做直角弯折，实际生产中引脚弯折处必须保留合理的圆弧半径，一方面是避免弯折过程中铜质引脚出现应力集中导致断裂，另一方面圆弧过渡能够减少引脚穿过焊盘时的剐蹭，提升波峰焊时的上锡可靠性，

　　引脚的直径要匹配标准插装焊盘的孔径，预留合理的装配间隙，同时引脚伸出焊盘的长度要符合波峰焊工艺的要求，既不能过短导致焊接强度不足，也不能过长导致剪脚工序残留的引脚渣掉落在板卡上引发短路。实际选型应用中，这类弯引脚电阻常被用在传感器信号调理板、小型电源模块的采样回路里，因为这类板卡往往需要把元件整体高度控制在10mm以内，常规直插电阻加上引脚伸出的高度很容易超出限制，而卧装的弯引脚电阻整体高度仅为电阻主体的直径，能够很好地满足高度约束。建模过程中还要注意引脚与电阻主体的连接位置，主体顶端的引脚引出端要做同轴定位，确保引脚弯折后，直段部分与电阻主体的轴线保持平行，这样插装时两个引脚（其中一根为主体下方的直引脚，

　　另一根为弯折后的平行直引脚）能够同时对准PCB上的两个焊盘孔，不会出现孔位错位导致插装困难的问题。另外，不同的引脚间距规格对应不同的弯折段长度，建模时可以通过参数化控制弯折点的位置，快速切换不同间距的型号，提升元件库的复用效率，不需要针对每个间距单独重新建模。从结构可靠性角度考虑，引脚的弯折位置不能过于靠近电阻主体的封装端面，要预留1mm左右的直段距离，避免弯折应力传递到封装内部的电阻膜层，导致电阻值出现漂移甚至开路失效，这个细节在建模时必须准确还原，否则生成的工程图纸会给生产端带来错误的工艺指引，导致成品元件的可靠性不达标。在板卡布局的干涉检查环节，这个三维模型可以直接导入PCB结构装配文件，模拟卧装后的实际占用空间，检查电阻主体是否会和周边的 taller 元件、结构立柱、走线槽发生碰撞，提前规避打样后才发现装配干涉的问题，减少板卡改版的次数，缩短研发周期。对于手工焊接的小批量试制场景，这个模型也能帮助焊接操作人员提前明确元件的安装方向，确认弯引脚的朝向，避免装反后导致引脚长度不足无法焊接，或者和周边元件产生电气间隙不足的问题。
