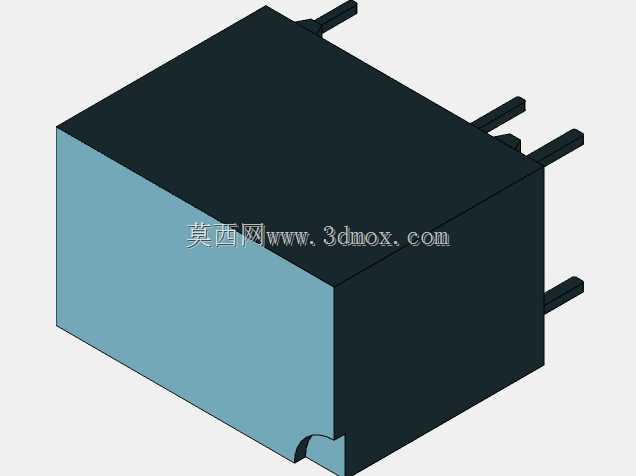

国产品牌ST-SH-112L信号继电器三维结构

　　做低压控制板卡布局快十年，这类小型信号继电器的三维模型我自己都建过不下二十款，这次拿到的ST-SH-112L结构，第一眼就能看出是面向消费级通讯设备、小型工控IO板做的优化款。先从实际应用场景说，这类继电器最常出现在通讯终端的信号切换回路、家用智能开关的弱电控强电隔离端、小型工控采集板的通道切换模块里，不像功率继电器要扛几安甚至十几安的负载，它的核心作用是用毫安级的线圈电流，去控制百毫安级的信号回路通断，同时实现控制端和负载端的电气隔离，避免前端主控芯片被回路浪涌打坏。

　　说回结构设计本身，这个模型还原的是典型的塑封直插式结构，外壳采用阻燃PBT材质的方体封装，主体分为上下两个腔体，下半部分是线圈、铁芯、衔铁组成的电磁驱动机构，上半部分是触点簧片组，引脚从封装本体的两个侧边伸出，是标准的6脚直插布局，其中两个脚是线圈供电端，剩下四个脚对应一组常开、一组常闭的触点回路。做板卡布局的时候最在意的就是安装边界，这个模型把所有干涉风险点都做了精准还原：本体的长宽高尺寸控制得非常紧凑，引脚的伸出长度、引脚间距完全符合行业通用的2.54mm网格布局标准，引脚末端做了轻微的倒角处理，方便波峰焊的时候顺利插装过孔，不会出现引脚卡孔、插装不到位的问题。

　　很多新手建模的时候容易忽略外壳底部的小凸台，这个结构其实是特意做的离板间隙，焊接的时候焊锡不会顺着引脚爬到外壳本体上，也能给板上的丝印层、表层走线留出0.8mm左右的安全距离，避免引脚和表层走线意外短路。另外外壳侧面的引脚根部做了加厚的应力释放结构，不管是手工插装还是波峰焊后的机械应力，都不会顺着引脚传到内部的簧片上，避免因为装配应力导致触点接触不良——这个细节很多廉价继电器模型都没做出来，实际生产里因为引脚应力导致的早期失效，能占这类继电器返修率的三成以上。

　　从功能特性上看，这个结构对应的是12V线圈驱动的型号，触点的接触压力经过精准调校，切换信号的时候不会出现触点抖动导致的信号误判，塑封外壳的密封等级能满足日常消费电子的防尘要求，不用额外做三防涂覆就能适应多数室内应用场景。建模的时候能看到内部的衔铁转动轴做了微小的间隙预留，既保证衔铁动作的时候没有卡滞，又不会因为间隙过大导致触点行程超差，线圈的绕线空间留得很规整，能兼容不同线径的漆包线，同封装结构可以衍生出5V、24V等不同线圈电压的型号，不用重新开外壳模具，这也是这类通用继电器能把成本压到很低的核心设计思路。

　　做结构评审的时候，用这个三维模型可以直接在装配环境里做干涉检查，比如旁边放电解电容、接线端子的时候，能精准算出预留的安全距离，不用等样板打回来才发现继电器外壳和旁边元件撞件；也可以直接提取引脚坐标来画PCB封装，避免自己量尺寸出现的引脚间距误差，毕竟直插元件的孔位偏0.2mm，批量焊接的时候就会出现大量插装不良。另外模型还原的外壳顶部的微小脱模斜度，也能给结构件开模做参考，要是自己做同类型继电器的结构设计，这个模型的壁厚设计、卡扣配合位置都能直接参考，它的外壳壁厚均匀控制在1mm左右，既满足阻燃结构的强度要求，又不会因为壁厚不均导致注塑的时候出现缩痕，卡扣的配合量留了0.15mm，装配的时候不用太大的压力就能把上下壳扣合到位，同时不会出现松脱的问题。

　　很多人觉得小型继电器结构简单，其实里面的尺寸链计算非常讲究，触点的开距、超程、触点压力三个参数是互相耦合的，开距太小容易断弧失效，开距太大又会要求线圈提供更大的吸合力，导致线圈功耗上升；超程太小会导致触点磨损后接触不良，超程太大又会加剧触点的机械磨损，缩短使用寿命。这个模型对应的产品，把触点开距控制在0.3mm左右，超程0.1mm，刚好平衡了电气寿命和线圈功耗，用在信号切换场景里，机械寿命能达到10万次以上，完全满足通讯设备、消费电子的全生命周期使用要求。另外引脚的镀层模型虽然没法直接体现，但从引脚的结构尺寸能看出来，是采用的镀锡工艺，可焊性符合波峰焊和手工焊的双重要求，不会出现焊锡浸润不良的虚焊问题。

　　在做整机装配的时候，这个继电器的高度控制得很低，不会占用太多板上的垂直空间，就算是薄型的通讯终端外壳，也能轻松容纳，不用特意给继电器做避让凸包。外壳的棱角都做了微小的圆角处理，不会在装配的时候划伤操作人员的手，也不会刮坏旁边的导线绝缘层。这些细节看起来不起眼，都是经过大量量产验证才定下来的结构，不是随便画个方体加几个引脚就能满足量产要求的。
