LC-3-G拉环式传感元件结构设计

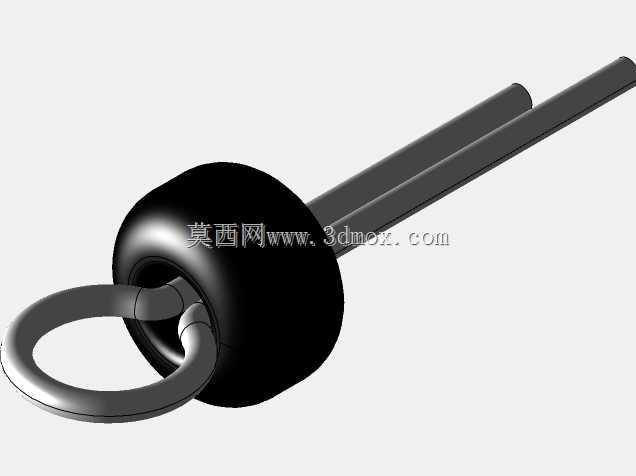

　　在工业自动化检测、小型电子设备状态感知的场景里，这类带拉环的接触式传感元件常被用于位置触发、行程到位检测、连接状态确认的环节，区别于常规无外露受力结构的传感元件，拉环式的设计可以直接承接机械结构的线性拉力、摆动触发行程，不需要额外加装拨叉或者连接件就能和运动部件联动，在紧凑安装空间里能省掉至少两个转接零件的装配公差累积。从结构设计逻辑来看，主体的黑色包覆部分采用了圆弧过渡的鼓型外形，一方面是为了给内部的感应芯片、引脚焊接点提供足够的绝缘防护与结构支撑，避免引线受拉时应力直接传递到焊点造成脱焊，鼓型的曲面也能在安装时快速和安装孔位对中，不需要额外做定位导向结构，推入安装位时靠包覆层的微弹性就能实现卡紧固定，适合在小型控制柜、

　　手持检测设备、自动化流水线的小型工位上快速装配。伸出的两根平行引线做了等长设计，出线位置和主体包覆层做了圆角过渡，没有尖锐的折角，在布线时可以顺着设备内部的走线槽弯折，不会因为反复弯折造成引线根部断裂，引线的直径和常规电子元器件的引脚线径保持一致，能直接适配市面上通用的接插件、PCB板焊接孔位，不需要定制特殊规格的接线端子。前端的拉环采用闭合式圆环结构，环体的截面做了圆弧处理，和联动的机械结构挂接时不会出现应力集中割伤连接件的情况，拉环和主体的连接位置做了内嵌式的铰接结构，拉环可以在一定角度范围内自由摆动，不会因为联动部件的运动方向存在小角度偏差就出现卡滞、拉扯损坏主体的情况，这个铰接位置的转动间隙控制在合理范围，

　　既不会因为间隙过大造成触发位置偏差，也不会因为间隙过小出现转动卡涩。从安装边界来看，主体的最大外径控制在适配常规小型传感器安装孔的尺寸范围内，引线伸出主体的长度预留了足够的布线冗余，拉环的内径尺寸可以适配常规直径的圆柱销、挂钩类连接件，安装时只需要在安装面板上开出对应直径的通孔，将主体推入卡紧后把拉环挂接到待检测的运动部件上，引线接入对应的信号采集电路即可完成装配，不需要额外设计复杂的安装支架。在实际使用场景中，这类传感元件可以用于小型柜门的开合检测、滑动机构的行程到位触发、拉线式的位移检测触发、可拆卸部件的连接状态确认，比如在小型自动化设备的安全防护门上，拉环挂接在门体的联动销上，门体开启到设定位置时拉环被拉动，

　　内部触点触发信号传递给设备控制系统，切断动力回路实现安全防护；在小型手持检测工具里，拉环连接触发拨杆，拨杆被按压时拉动拉环触发传感信号，启动检测回路；在流水线的小型工件分拣工位上，拉环连接分拣拨杆，拨杆摆动到位时触发信号反馈给PLC，确认分拣动作完成。设计过程中需要重点考量拉环的受力强度、引线根部的抗弯折性能、主体包覆层的绝缘耐温性能，拉环的材质需要兼顾一定的强度和耐磨性，长期反复拉动不会出现变形断裂，主体包覆层需要耐受常规工业环境下的温度变化、少量油污粉尘的侵蚀，不会因为长期使用出现开裂老化，引线的线芯需要采用多股绞合的软铜线，提升抗弯折疲劳性能，焊接位置需要做应力释放处理，避免拉力直接作用在焊点上。和同类型的无拉环传感元件相比，这种结构的触发受力方向更灵活，不需要严格对中直线受力，允许一定角度的斜向拉力，安装适配性更强，在空间局促、联动部件运动轨迹存在小幅度摆动的场景里，可靠性比直杆式触发的传感元件更高，同时整体结构没有多余的外露零件，防护性能更好，适合在有少量粉尘、油污的普通工业环境下长期使用，不需要额外加装防护外罩就能满足使用要求。
